2.2 Außeneinheit
Beachten Sie bei der Auswahl des Einbauortes bitte, daß die Leitungen zur
Außeneinheit 4m lang sind und die Außeneinheit einen ausreichenden Frei-
raum zum Drehen benötigt.
Flachantenne:
Die AutoSat2F (50 cm-Flachantenne) hat eine Grundfläche von 41,5 x 41,5 cm
und benötigt im Suchbetrieb einen Radius von max. 25 cm für Gegenstände bis
15 cm Höhe. Bei höheren Gegenständen muß ein Radius von 45 cm freigehal-
ten werden.
Offsetantenne:
Die AutoSat2S (85er-Offsetspiegel) hat eine Grundfläche von 41,5 x 41,5 cm
und benötigt im Suchbetrieb eine Freifläche von 45 cm Radius, da der LNB z.B.

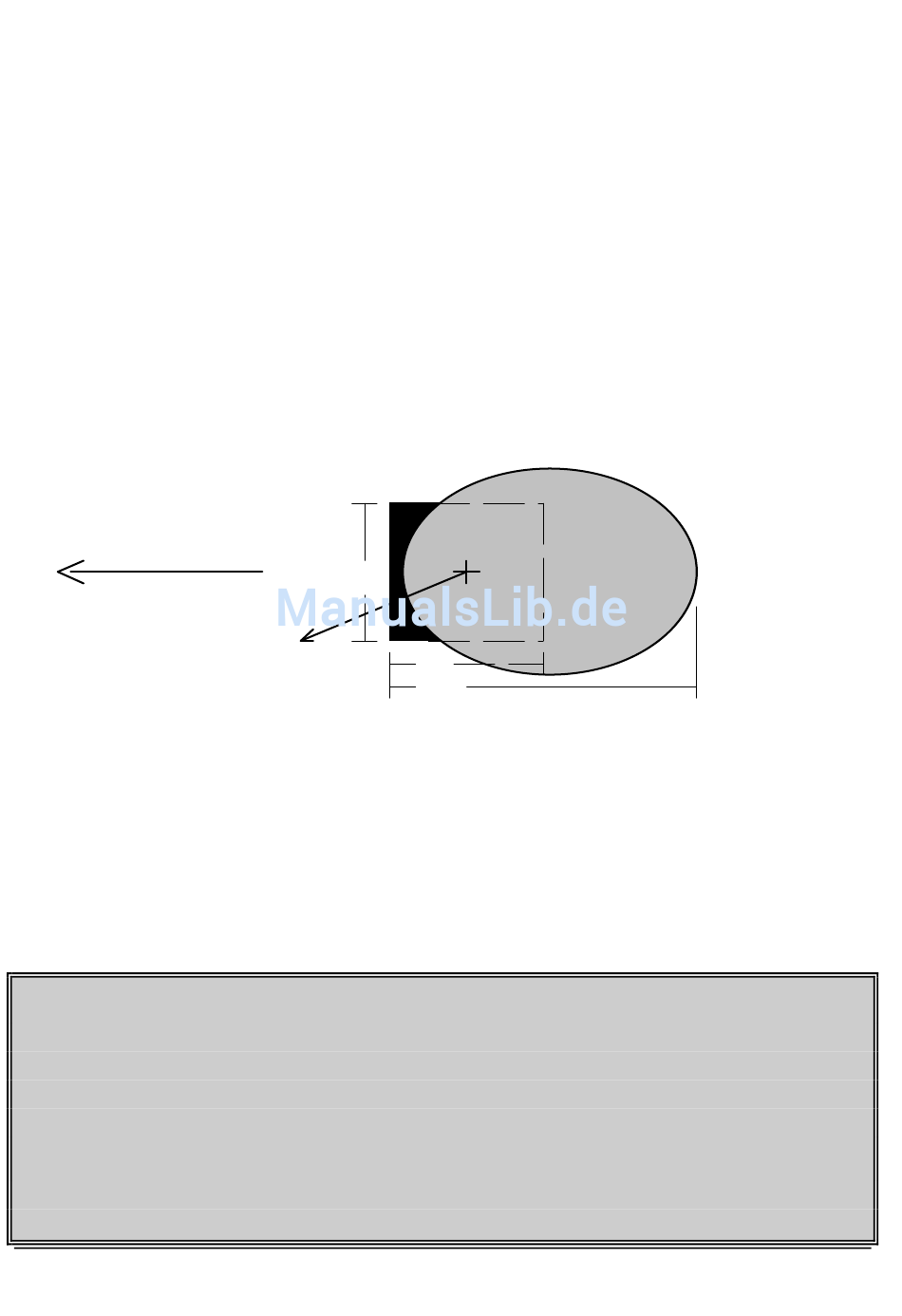

in Nordeuropa knapp oberhalb des Daches rotiert. Den Platzbedarf in Ruhelage
entnehmen Sie bitte folgender Skizze:
Fahrtrichtung
Suchen Sie nun eine genügend freie Fläche auf Ihrem Dach aus. Die unmittel-
bare Umgebung des gewählten Platzes muß frei von hohen Gegenständen
(höher 20 cm) sein, die die Antenne abschatten könnten.
Haben Sie diesen Montageplatz gefunden, überzeugen Sie sich bitte nochmals,
ob von diesem Platz mit 4m Kabellänge der Receiver erreicht werden kann.
Wenn nicht, muß der Montageort der Außeneinheit oder des Receivers verlegt
werden, oder aber mit Hilfe eines zusätzlichen Verlängerungssatzes (den Sie
bei uns erhalten) die Kabel verlängert werden. Bitte verlängern Sie die Kabel
zur Außeneinheit nicht ohne vorherige Rücksprache mit uns.
!!! Hinweis:
Befestigen Sie die Außeneinheit mit mechanischen Verbindungssystemen, so
daß eine ausreichende Sicherung gegen Lösen und Herabfallen sichergestellt
ist. Bei Dächern in Sandwich-Bauweise mit nicht ausreichender Befestigungs-
möglichkeit empfehlen wir eine durchgehende Verschraubung mit innen-
liegender Konterplatte.
I m Z w e i f e l s f a l l e f r a g e n S i e b i t t e d e n He r s t e l l e r I h r e s F a h r -
z e u g e s .
A
S
2
UTO
AT
41,5
r = 45
41,5
B
E D I E N U N G S A N L E I T U N G
Antenne
Grund-
platte
105
S
7
EITE
