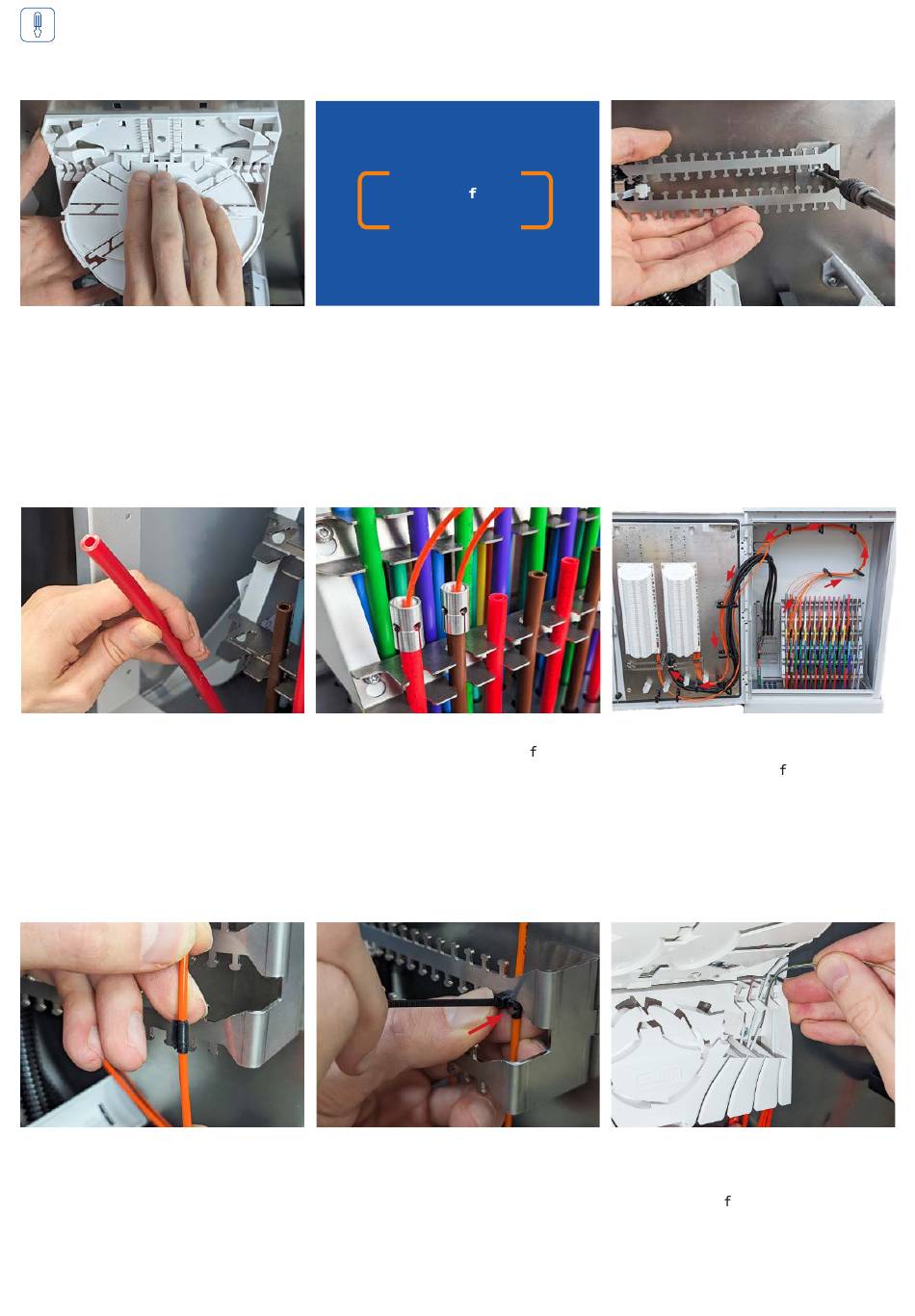

Connectcom NVt AL-T Basic Montageanleitung Seite 7

5B
CARO Spleißkassetten einklicken.
Tipp: Zur Vereinfachung der Montage,
Spleißkassetten im 45 Grad Winkel
nach unten ansetzen und unter Druck
nach oben klappen.
6B
Zum Einblasen das Mikrorohr von
Halterung lösen und nach vorn biegen.
6E
Kabel mit Vulkanband umwickeln.
Material: Vulkanband (Art.Nr. 969441)
6. Kabel ein ühren
und abfangen
6C
Mikrorohr zwingend nach Ein ühren
und/oder Einblasen des Kabels mit
Gas-Wasser-Block abdichten, um
das Eindringen von Feuchtigkeit zu
verhindern.
Mikrorohr in Halterung einclipsen.
Material: Gas-Wasser-Block
6F
Kabel mittels Kabelbinder an
Abfangung befestigen.
Material: Kabelbinder 96/2,5 mm
(Art. Nr. 970333)
6A
Mikrokabelbfangung an der Tür
einhängen und mit Schraube
befestigen.
Werkzeug: TX25 Schraubendreher
6D
Mikrokabel gemäß Abbildung zum
Spleißbereich auf Türe ühren.
6G
Das Kabel auf höhe des Mixers
absetzen und Fasern auf
Spleißkassette ühren
7
