Connectcom NVt AL-T Basic Montageanleitung
Ccm netzverteiler nvt aluminium serie
Inhaltszusammenfassung für Connectcom NVt AL-T Basic

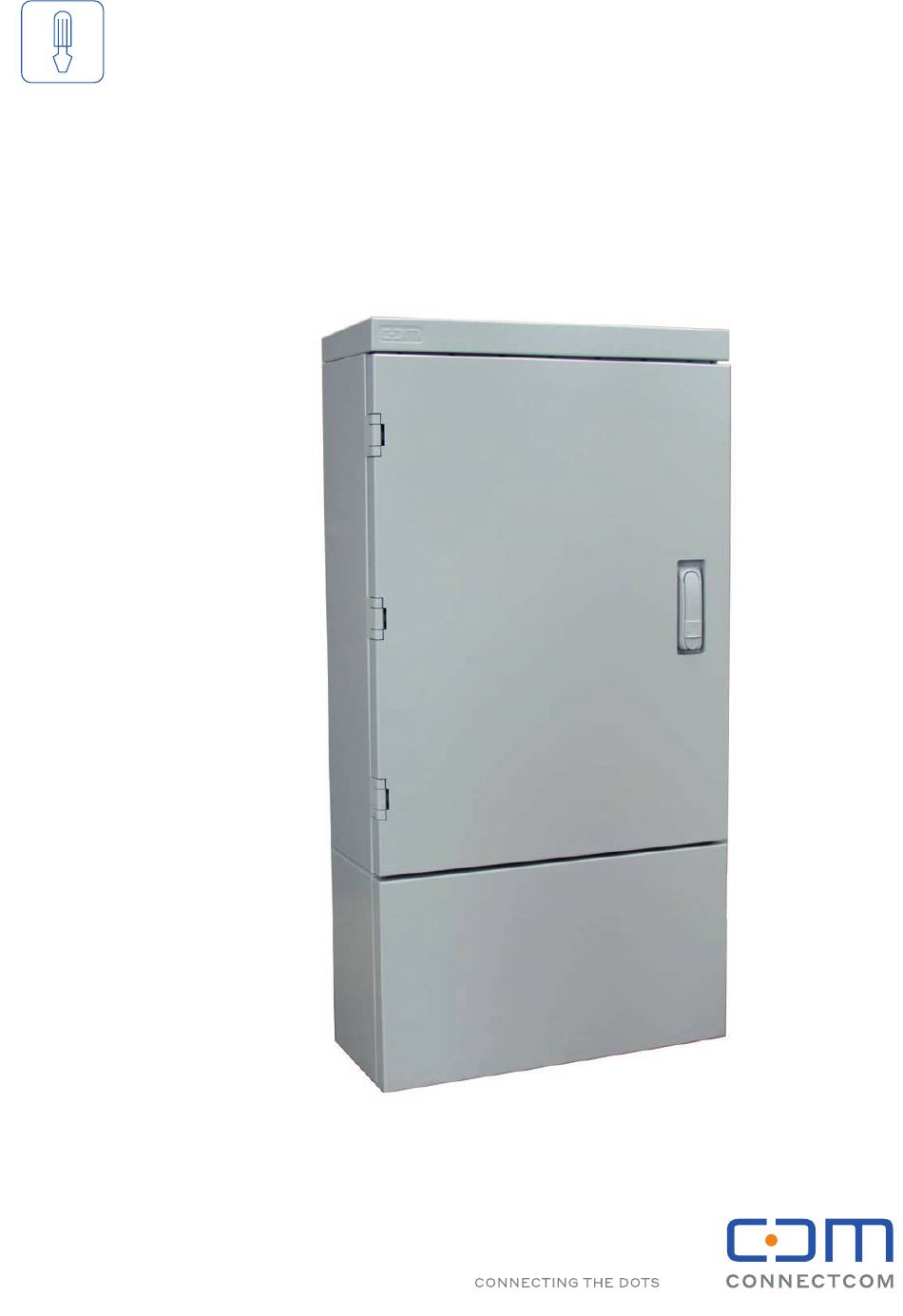

- Seite 1 Montageanleitung CCM Netzverteiler NVt Aluminium Serie NVt AL-T Basic ccm.ch | connectcom.de...
- Seite 2 Section Sicherheitshinweise Laser/LED-Strahlungen im nicht sichtbaren Spektrum möglich. Bei unbekanntem Ge ährdungsgrad der/durch Laser-/ LED Strahlung niemals in o fene Faserenden blicken. Achtung! Haftungsausschluss Die Zuweisung des Ge ährdungsgrades ist vom Anlagen- Die in diesem Dokument enthaltenen Angaben sind Einrichter/Betreiber der Kommunikationseinrichtung nach den technischen Regeln und nach bestem endgültig zu bestimmen und verantwortlich auszuweisen Wissen zutre fend und korrekt dargestellt.
-
Seite 3: Optionales Zubehör Ür Die Montage
Optionales Zubehör ür die Montage Montagematerial / -werkzeug Art.-Nr. CCM Beschriftungsclip ür 7 mm Rohr mit WGT 953638 CCM Beschriftungsclip ür 10 mm Rohr mit WGT 953639 CCM Beschriftungsclip ür 12 mm Rohr mit WGT 953640 CCM Beschriftungsclip ür 20 mm Rohr mit WGT 953643 943638 Montagewerkzeug ür WGT 7... - Seite 4 Montageanleitung CCM Netzverteiler NVt Aluminium (AL-T Basic ) 1. Schwenkhebelschloss einbauen Achtung! Vor dem Setzen des NVt-Gehäuses, Schwenkhebel mit mitgeliefertem Schwenkhebel um 90° nach rechts Erdsockelober läche und Innengewinde drehen. Bauschlüssel ö fnen. säubern. Zur Befestigung des Ge- Halbzylinder (40 mm) von hinten häuses auf dem Erdsockel müssen einsetzen.
- Seite 5 Alle Mikrorohre durch vorperforierte Die mitglieferten Mikrorohr ca. 1 Meter bis Oberkante evoSEAL Dichtmembran von unten ins Gewindeschneischrauben in die NVt ein ühren. Innere des NVt ühren. seitlichen löcher montieren, oberste Mikrorohrhalterung einhängen und Mikrorohre in oberste Halterung einclipsen und vollbestücken. diese im Anschluss handfest anziehen.
- Seite 6 Montageanleitung CCM Netzverteiler NVt Aluminium (AL-T Basic ) 4. Stammkabel ein ühren Mikrorohr zwingend nach Ein ühren Abgesetztes Kabel mit Vulkanband und/oder Einblasen des Kabels mit umwickeln. Gas-Wasser-Block abdichten, um Material: Vulkanband (Art.Nr. 969441) das Eindringen von Feuchtigkeit zu verhindern. Kabel an Kabelabfangplatte mit Zentralelement passend zur Abfangung auf Zentralelement stecken...
- Seite 7 6. Kabel ein ühren und abfangen CARO Spleißkassetten einklicken. Mikrokabelbfangung an der Tür einhängen und mit Schraube Tipp: Zur Vereinfachung der Montage, befestigen. Spleißkassetten im 45 Grad Winkel Werkzeug: TX25 Schraubendreher nach unten ansetzen und unter Druck nach oben klappen. Zum Einblasen das Mikrorohr von Mikrorohr zwingend nach Ein ühren Mikrokabel gemäß...
- Seite 8 Montageanleitung CCM Netzverteiler NVt Aluminium (AL-T Basic ) 7. Erdungsklemme montieren (optional) Position des Bolzens zur Befestigung Faser ührung in der Spleißkassette. der Erdungsklemme im Zwischen- sockel. Material: NVt Erdungsklemme A2 ür Rundleiter Ø 6- 12 mm Set (Art.Nr. 970135) Erdungsklemme wird mittels mit- Befestigte Erdungsklemme im gelieferter Mutter an dem da ür...
- Seite 9 Zubehör Zubehör �ür CCM NVt AL-T Basic Art.-Nr. CARO Faserüberführung lang, Set 953697 CARO Faserüberführung kurz, Set, für NVt 80 und 110 953698 CCM NVt Kunststoffhaube Gr. L, 953348 mit Drehriegel, für NVt 80 und 110 CCM NVt Bündeladerüberführungs-Set, 3 x 3 m 953412 CCM NVt Nachrüstsatz Einfachschließung RC2, massive...
-
Seite 10: Aufnahme Für Mikrorohrabfangwinkel
Zubehör Zubehör �ür CCM NVt AL-T-Basic Art.-Nr. CCM Mikrorohrabfangwinkel light CMS für Kabelschellen 951999 CCM Mikrorohrabfangwinkel für 20x 14/10 Tubes 953039 CCM Mikrorohrabfangwinkel für 16x 16/12 Tubes 953040 +0,2 Ra 3,2 -0,2 Diverse (BG) CCM Mikrorohrabfangwinkel für 12x 20/16 Tubes 953041 1 von 1 +0,2... - Seite 11 Zubehör CCM NVt Bügelschellen-Set Art.-Nr. CCM NVt Bügelschellen-Set, inkl. Zentralelementabfangung, 2 Stk. 965646 CCM NVt Bügelschellen-Set 12, für Kabel 8-14 mm CCM NVt Bügelschellen-Set 14, für Kabel 10-14 mm 965814 CCM NVt Bügelschellen-Set 16, für Kabel 12-16 mm 965815 CCM NVt Bügelschellen-Set 18, für Kabel 14-18 mm 965816 CCM NVt Bügelschellen-Set 22, für Kabel 16-22 mm 965817...
- Seite 12 Connect Com SA Stattmannstraße 40 Wahligenstrasse 4A Route des Avouillons 30 72644 Oberboihingen 6023 Rothenburg 1196 Gland Deutschland Schweiz Suisse +49 7022 9607 100 +41 41 854 00 00 +41 21 804 66 22 info@connectcom.de info@ccm.ch info@ccm.ch www.connectcom.de www.ccm.ch www.ccm.ch...
