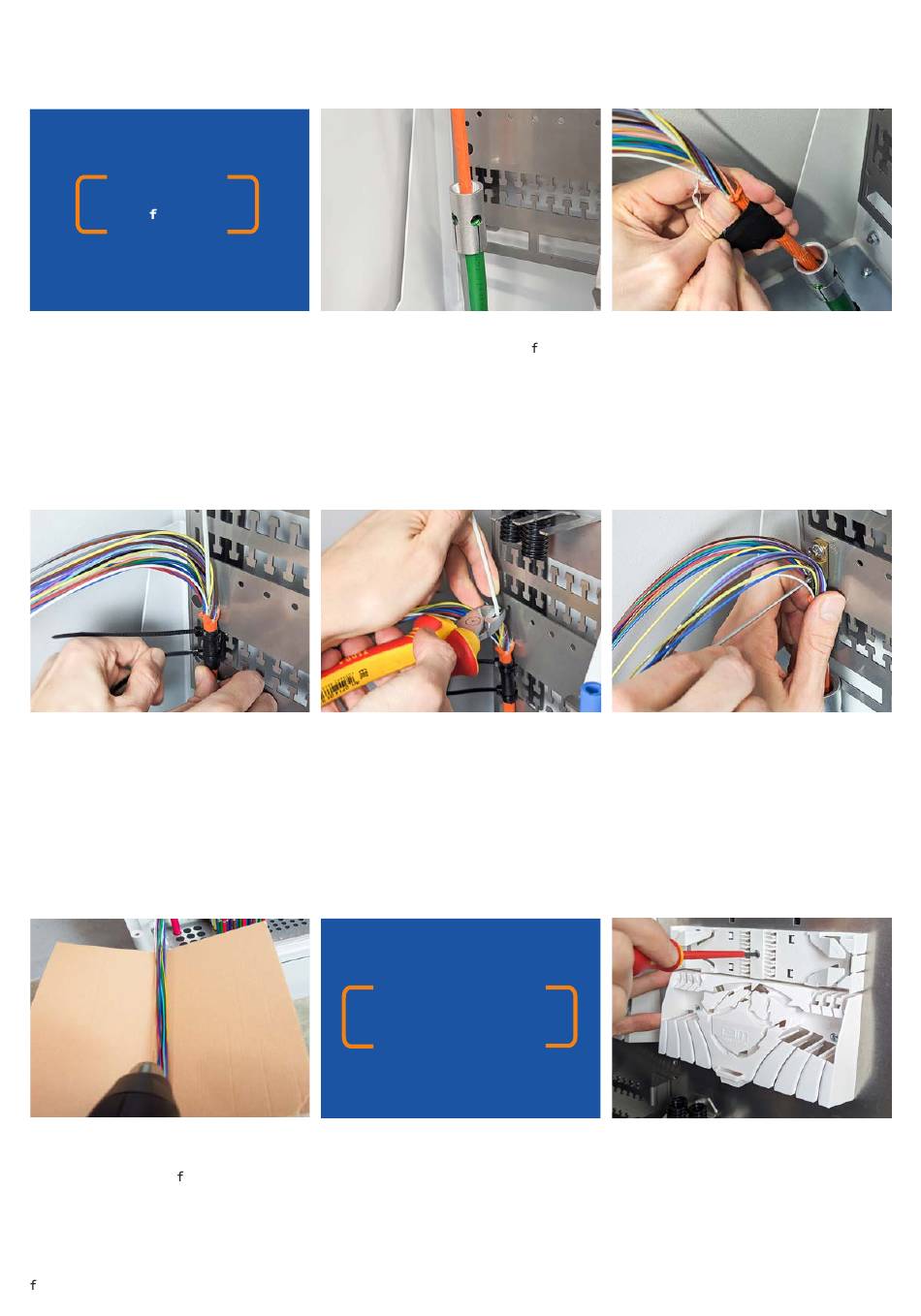

Connectcom NVt AL-T Basic Montageanleitung Seite 6

Montageanleitung CCM Netzverteiler NVt Aluminium (AL-T Basic )
4. Stammkabel
ein ühren
4C
Kabel an Kabelabfangplatte mit
Kabelbindern befestigen.
Material: Kabelbinder
4F
Bündelader mit Heißluft glätten und in
den Wellschlauch ein ühren.
Tipp: Zur Erzielung eines besseren
Glättungsergebnisses, einen geknick-
ten Karton unter den Bündeladern
platzieren.
Achtung! Bündeladern nicht zu heiß
öhnen, um Beschädigungen zu ver-
meiden.
4A
Mikrorohr zwingend nach Ein ühren
und/oder Einblasen des Kabels mit
Gas-Wasser-Block abdichten, um
das Eindringen von Feuchtigkeit zu
verhindern.
4D
Zentralelement passend zur
Abfangung (4E) kürzen.
Werkzeug: Seitenschneider
5. CARO Spleißkassetten
montieren
4B
Abgesetztes Kabel mit Vulkanband
umwickeln.
Material: Vulkanband (Art.Nr. 969441)
4E
Abfangung auf Zentralelement stecken
und anschließend Abfangung auf
Kabelabfangplatte befestigen.
Madenschrauben anziehen.
Tipp: Abfangung außerhalb der
Kabelachse setzen, so dass die
Bündeladern daran vorbeilaufen.
Werkzeug: PH1 Schraubendreher,
Innensechskantschlüssel 2 mm
5A
CARO Kassettensockel einklicken und
verschrauben.
Werkzeug: PH1 Schraubendreher
