Connectcom NVt AL-T Basic Montageanleitung Seite 4

Montageanleitung CCM Netzverteiler NVt Aluminium (AL-T Basic )

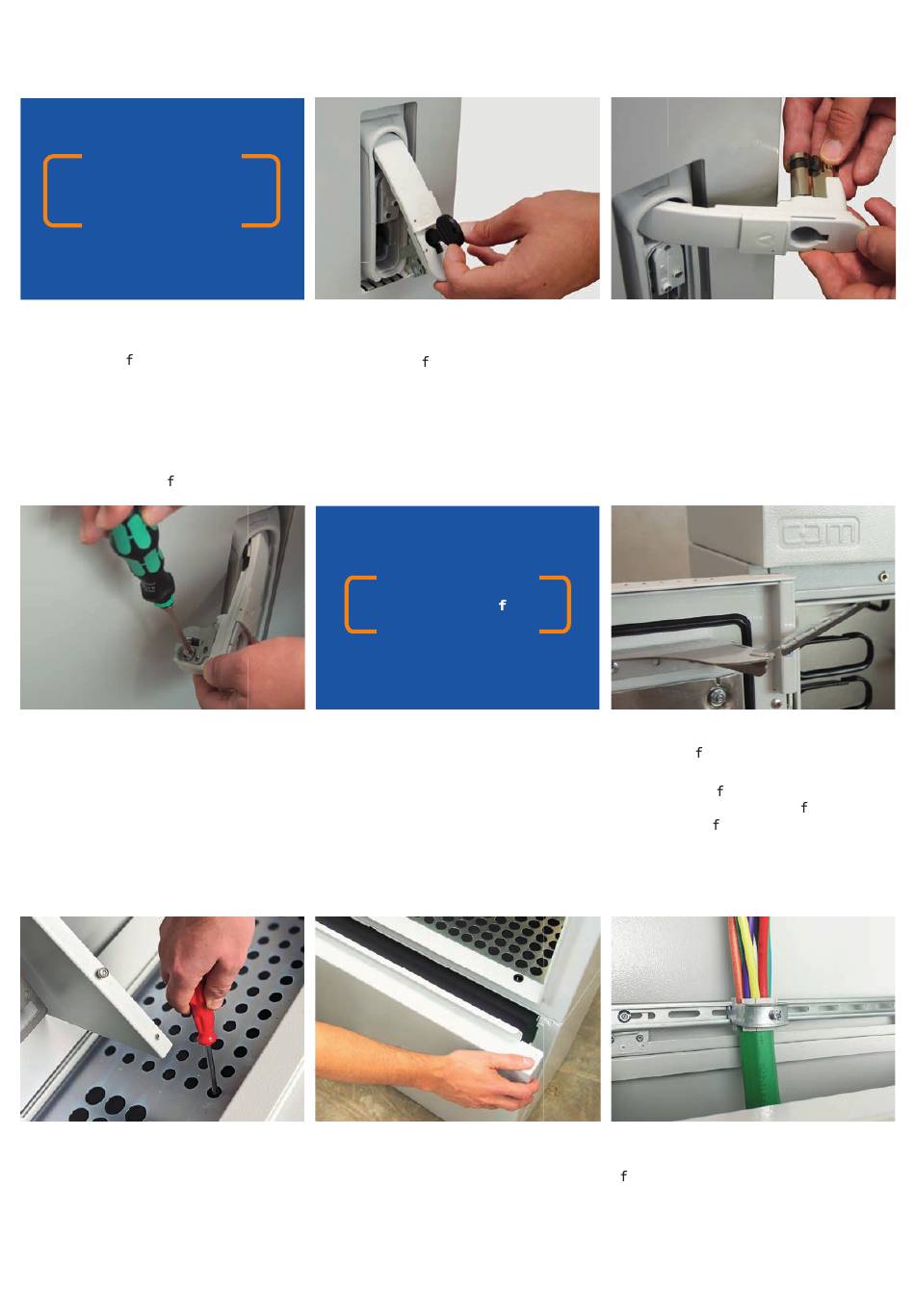

1. Schwenkhebelschloss
einbauen
Achtung!
Vor dem Setzen des NVt-Gehäuses,
Erdsockelober läche und Innengewinde
säubern. Zur Befestigung des Ge-
häuses auf dem Erdsockel müssen
die äußeren Befestigungspunkte
verwendet werden.
Tipp: Nach vollendeter Bestückung
des NVt, den Erdsockel mit Blähton
(Art.Nr. 951237) ver üllen.
1C
Schwenkhebel um 180° nach links
drehen.
Zylinder mit Schraube befestigen.
Werkzeug: PH1 Schraubendreher
2B
evoSEAL Dichtmembran in der
Bodenplatte mit Schraubendreher
einstechen.
Werkzeug: Beliebiger Schraubendreher
1A
Schwenkhebel mit mitgeliefertem
Bauschlüssel ö fnen.
2. Mikrorohre ein ühren
2C
Zwischensockelblende aushängen.
1B
Schwenkhebel um 90° nach rechts
drehen.
Halbzylinder (40 mm) von hinten
einsetzen.
2A
Türe 180° ö fnen und Türarretierung
einhängen.
Hinweis: Türe ür alle nachfolgenden
Montageschritte 180° geö fnet lassen.
Dies gilt auch ür das Nachbestücken
von Kabeln und Flexschläuchen.
2D
Rohrverband bis zur C-Schiene
ö fnen und mittels Bügelschellen im
Zwischensockel abfangen.
4
