3 BESCHREIBUNG DER BILDSCHIRMANZEIGEN UND
ANLAGEBEDIENUNG

3.1 Legende der Bildschirmanzeigen

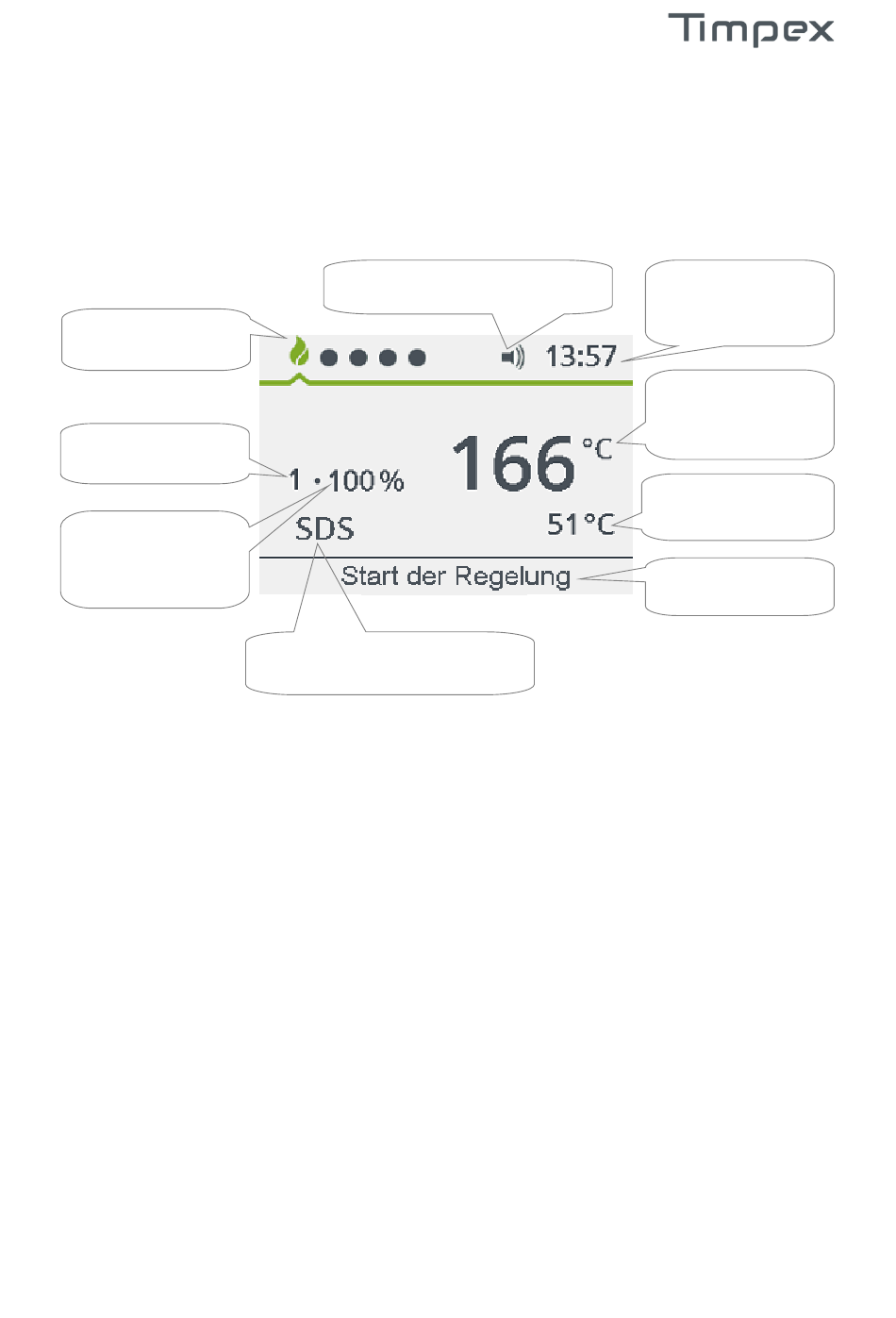

3.1.1 Hauptbildschirm

Aktueller
Bildschirm
obrazovka
Aktueller
Abbrandmodus
Klappenstellung
EPZ (externe
Luftzuleitung)
Symbol des aktiven Lautsprechers
Tonsignal meldet dem Benutzer
- START der Regulation
- Brennstoffnachlegen
- Übergang der Regelung in den Ruhestand
Anmerkung: bei dem deaktivierten akustischen Alarm wird der Benutzer nur in der Statusleiste
benachrichtigt.
Anzeige der aktuellen Zeit
Anzeige der aktuellen Zeit im Format 24 St.
Temperatur der Abgase in der Feuerstätte
Darstellung der aktuellen Temperatur der Abgase in der Feuerstätte (an der Stelle der Installation des
Temperatursensors).
Zweite Wähltemperatur
Darstellung der Temperatur des zweiten Temperatursensors.
Statusanzeige
Die Statusanzeige informiert über die aktuelle Brennsteuerung:
•
Reset / Neustart
Symbol des aktiven Lautsprechers
Indikation des Software-
Türschalters
8
Anzeige der
aktuellen Zeit
Temperatur der
Abgase in der
Feuerstätte
zweite
Wähltemperatur
Statusleiste
