Automatische Abbrandsteuerung REG110

1 TECHNISCHE BESCHREIBUNG

1.1 Technische Beschreibung des Gerätes

1.1.1 Zentraleinheit

Input
•
1 x Abgastemperatursensor Typ "K " /Thermoelement/ bis 1 100 °C
•
1 x Türkontaktschalter – wählbares Zubehör
•
1 x Stromversorgung 230 V
Output
•
1 x Stellantrieb (Standard CM24 oder mit der Rückfeder TF24-MFT)
•
1 x Tonsignal (akustischer Output)
Displaytyp: LED Segment

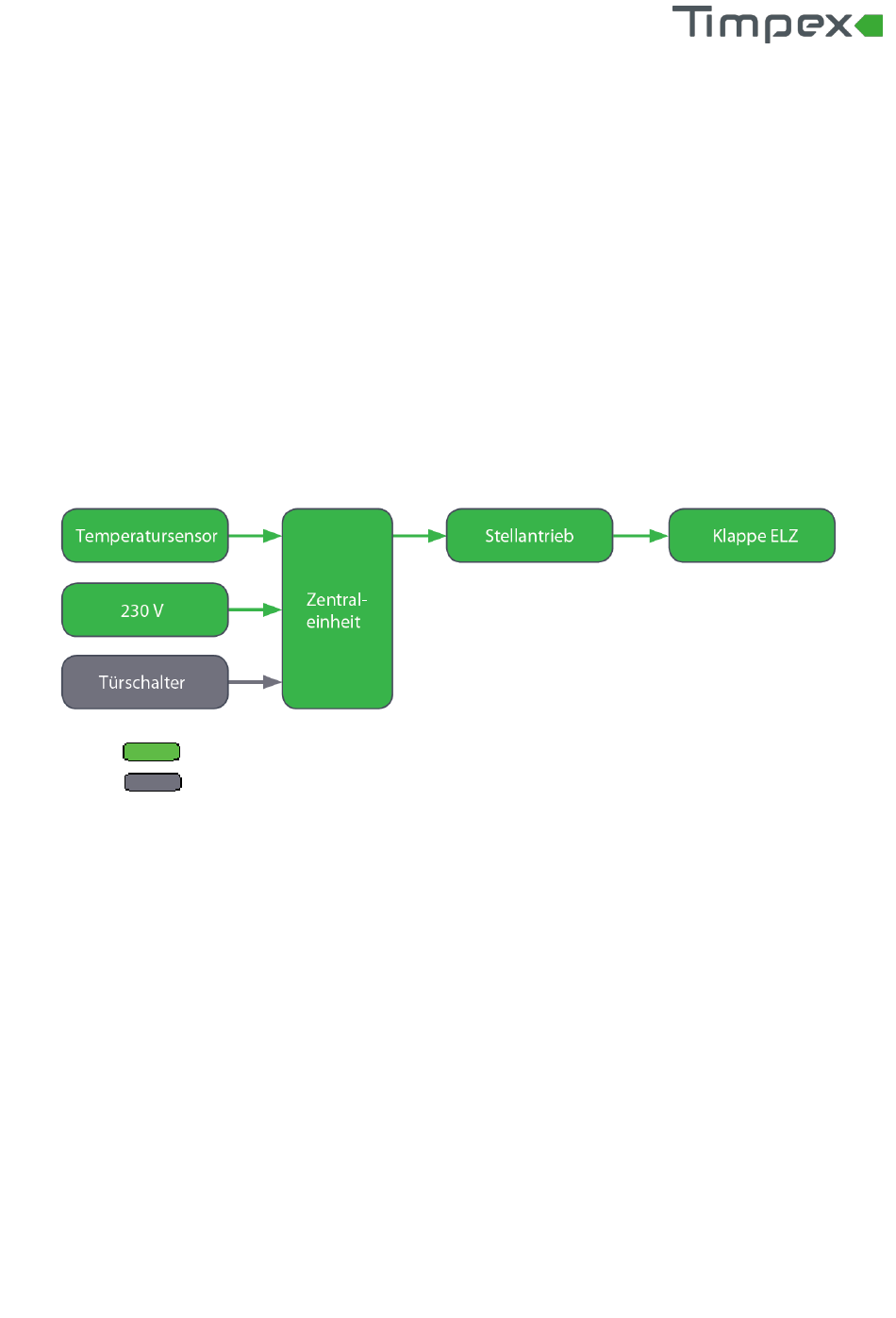

1.1.2 Blockschema

- notwendige Konfiguration für die Tätigkeit der automatischen Abbrandsteuerung
- wählbare Konfiguration

1.2 Technische Beschreibung der Komponenten

1.2.1 Kabel

Typ der Kabelisolierung
•
Standard
•
Silikon
•
Glasgeflecht

1.2.2 Stellantrieb

Parameter
•
Versorgungsspannung: 24 V / AC, DC
•
Drehmoment:
1.2.3 Türschalter
Einschaltung des magnetischen/mechanischen Türkontaktschalters TIMPEX:
•
Tür geschlossen – Schaltkontakte geöffnet
•
Tür offen – Schaltkontakte geschlossen
bis 55 °C
bis 180 °C
bis 400 °C (nur für den Türkontaktschalter)
2 Nm Stellantrieb Standard; 2,5 Nm Stellantrieb mit der Rückfeder
