Timpex Reg250 Servicehandbuch Seite 5

o
Installation in den vorbereiteten Platz von dem Hersteller des Feuerraums
oder
o

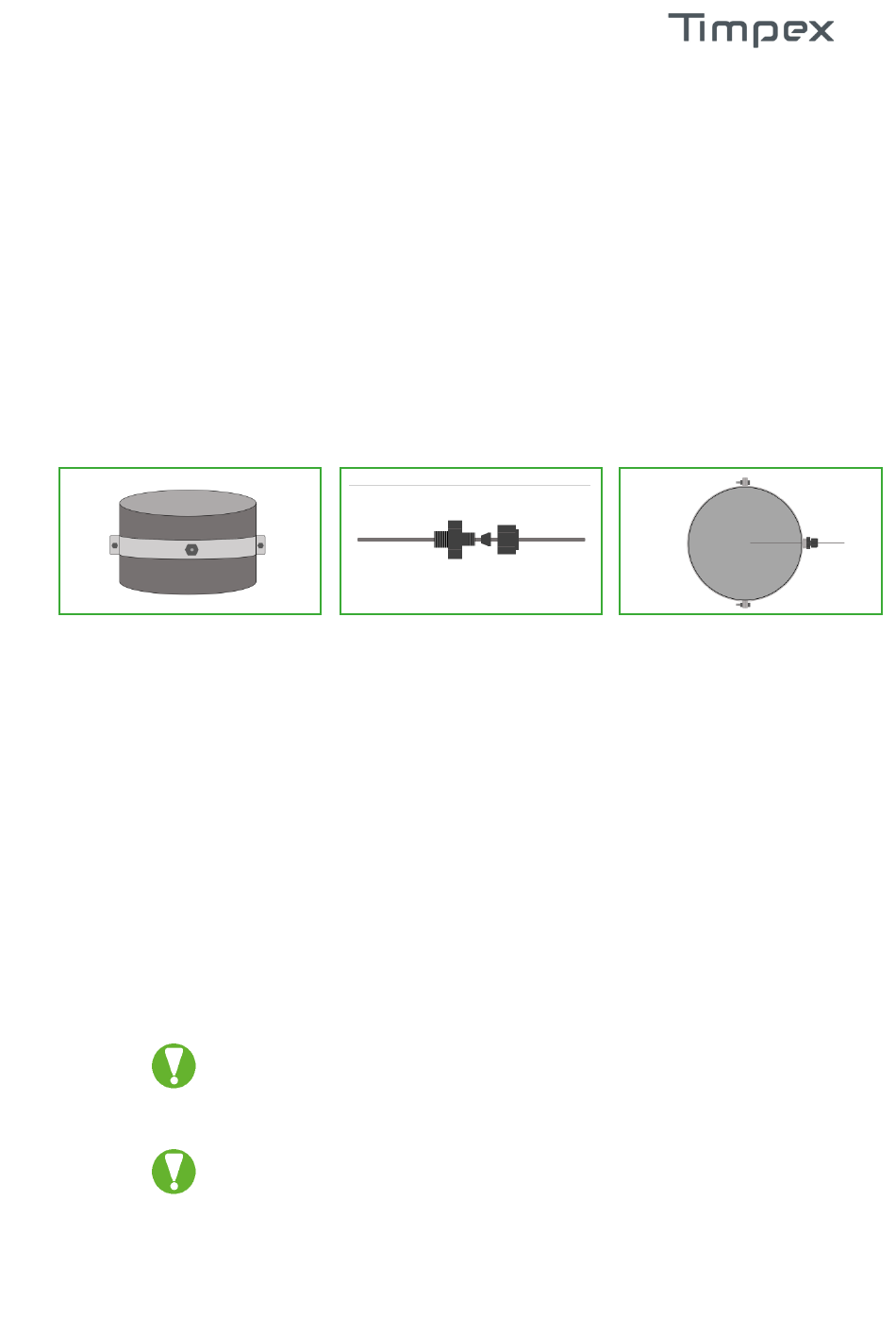

Installation des Abgastemperatursensors in den Rauchabzug mithilfe von der
Verschraubung M10/M12
o
In den Rachabzug ca. 10-15 cm von dem Austrittsabgasflansch aus der
Feuerstätte
Abgastemperatursensors gebohrt.
o
Auf die ausgebohrte Öffnung eine Mutter M12 aufschweißen oder eine
Edelstahlfassung mit der integrierten Mutter M12 befestigen, so dass die
gebohrte Öffnung in der Mitte der Mutter M12 wird.
o
Auf die Spitze des Abgastemperatursensors eine Mutter M10, Konus und
Körper der Verschraubung einstecken.
o
Die Spitze des Abgastemperatursensors in die Mitte des Rauchabzuges
einschieben. Zum Beispiel: Ø 180 mm Rauchabzug = die Spitze des
Temperatursensors 90 mm einschieben.
o
In die Mutter M12 die Verschraubung einschrauben.
o
Installation des Abgastemperatursensors in den Rauchabzug mithilfe von der
keramischen Hülse
o
In den Rachabzug ca. 10-15 cm von dem Austrittsabgasflansch aus der
Feuerstätte wird eine Öffnung für die Spitze der keramischen Hülse
gebohrt.
o
Auf die ausgebohrte Öffnung eine Mutter M12 aufschweißen oder eine
Edelstahlfassung mit der integrierten Mutter M12 befestigen, so dass die
gebohrte Öffnung in der Mitte der Mutter M12 wird.
o
In die Mutter M12 die keramische Hülse einschrauben.
o
Die Messspitze des Abgastemepratursensors bis zum Ende der Hülse
einschieben.
o
Den Abgastemperatursensor in der keramischen Hülse mithilfe von der
arretierenden Schraube fixieren.
Immer den Zugang für Serviceleistungen sicherstellen.
Der Metalteil des Sensors darf man nicht verkürzen – es kann zur
unwiederbringlichen
Abgastemperatursensor nur mit der Kompensationsleitung "K" verlängern – das
grüne Silikonkabel vom Hersteller.
Im Fall der Existenz der Schornsteinklappe wird die Installation des
Temperatursensors in den Raum durchgeführt, der mit der Bewegung der
Schornsteinklappe nicht beeinflusst wird.
wird eine Öffnung
Beschädigung gehen.
4
für die Spitze
Man kann
des
den
