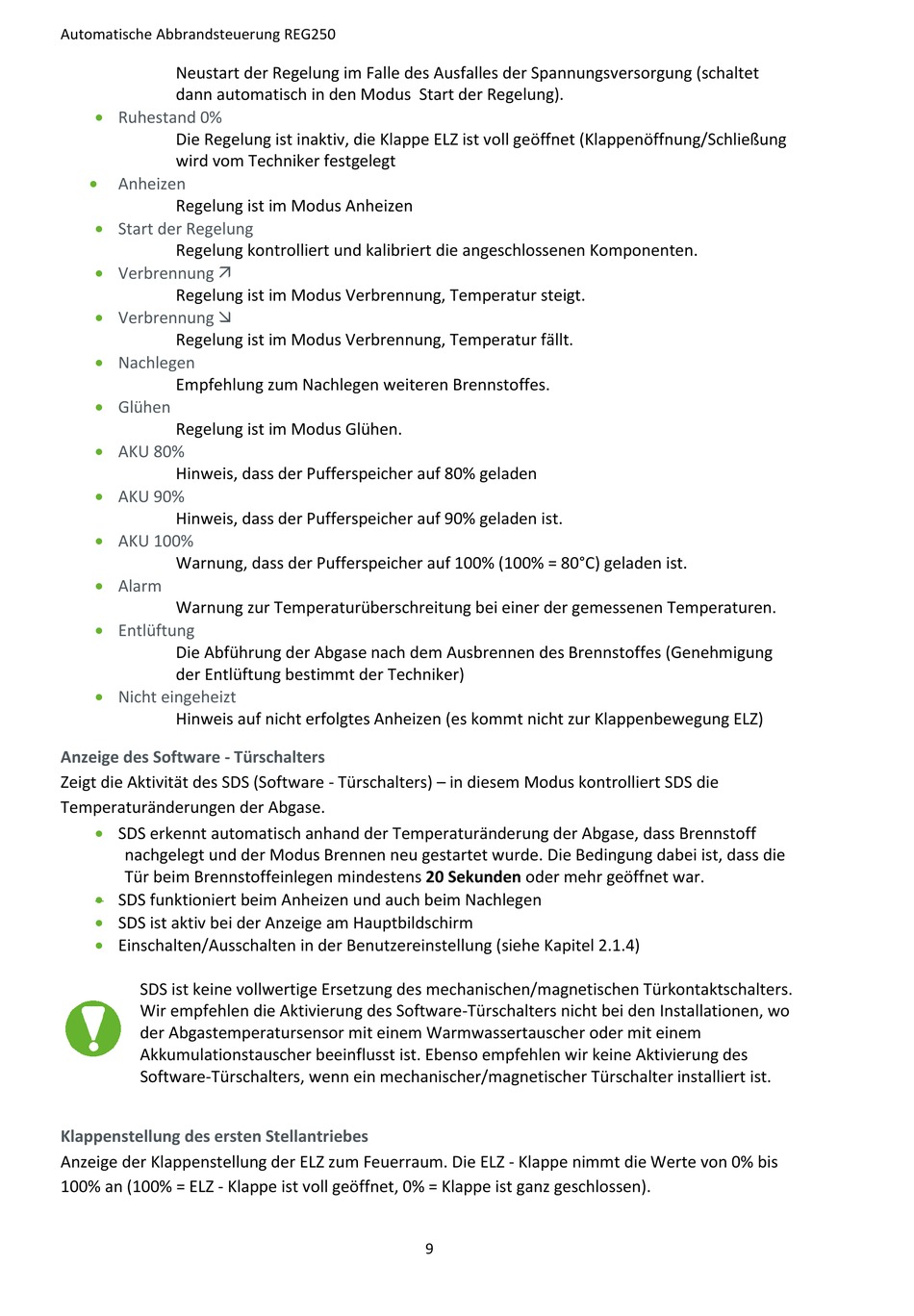

Automatische Abbrandsteuerung REG250
Neustart der Regelung im Falle des Ausfalles der Spannungsversorgung (schaltet
dann automatisch in den Modus Start der Regelung).
•
Ruhestand 0%
Die Regelung ist inaktiv, die Klappe ELZ ist voll geöffnet (Klappenöffnung/Schließung
wird vom Techniker festgelegt
•
Anheizen
Regelung ist im Modus Anheizen
•
Start der Regelung
Regelung kontrolliert und kalibriert die angeschlossenen Komponenten.
•
Verbrennung 
Regelung ist im Modus Verbrennung, Temperatur steigt.
•
Verbrennung 
Regelung ist im Modus Verbrennung, Temperatur fällt.
•
Nachlegen
Empfehlung zum Nachlegen weiteren Brennstoffes.
•
Glühen
Regelung ist im Modus Glühen.
•
AKU 80%
Hinweis, dass der Pufferspeicher auf 80% geladen
•
AKU 90%
Hinweis, dass der Pufferspeicher auf 90% geladen ist.
•
AKU 100%
Warnung, dass der Pufferspeicher auf 100% (100% = 80°C) geladen ist.
•
Alarm
Warnung zur Temperaturüberschreitung bei einer der gemessenen Temperaturen.
•
Entlüftung
Die Abführung der Abgase nach dem Ausbrennen des Brennstoffes (Genehmigung
der Entlüftung bestimmt der Techniker)
•
Nicht eingeheizt
Hinweis auf nicht erfolgtes Anheizen (es kommt nicht zur Klappenbewegung ELZ)
Anzeige des Software - Türschalters
Zeigt die Aktivität des SDS (Software - Türschalters) – in diesem Modus kontrolliert SDS die
Temperaturänderungen der Abgase.
•
SDS erkennt automatisch anhand der Temperaturänderung der Abgase, dass Brennstoff
nachgelegt und der Modus Brennen neu gestartet wurde. Die Bedingung dabei ist, dass die
Tür beim Brennstoffeinlegen mindestens 20 Sekunden oder mehr geöffnet war.
•
SDS funktioniert beim Anheizen und auch beim Nachlegen
•
SDS ist aktiv bei der Anzeige am Hauptbildschirm
•
Einschalten/Ausschalten in der Benutzereinstellung (siehe Kapitel 2.1.4)
SDS ist keine vollwertige Ersetzung des mechanischen/magnetischen Türkontaktschalters.
Wir empfehlen die Aktivierung des Software-Türschalters nicht bei den Installationen, wo
der Abgastemperatursensor mit einem Warmwassertauscher oder mit einem
Akkumulationstauscher beeinflusst ist. Ebenso empfehlen wir keine Aktivierung des
Software-Türschalters, wenn ein mechanischer/magnetischer Türschalter installiert ist.
Klappenstellung des ersten Stellantriebes
Anzeige der Klappenstellung der ELZ zum Feuerraum. Die ELZ - Klappe nimmt die Werte von 0% bis
100% an (100% = ELZ - Klappe ist voll geöffnet, 0% = Klappe ist ganz geschlossen).
