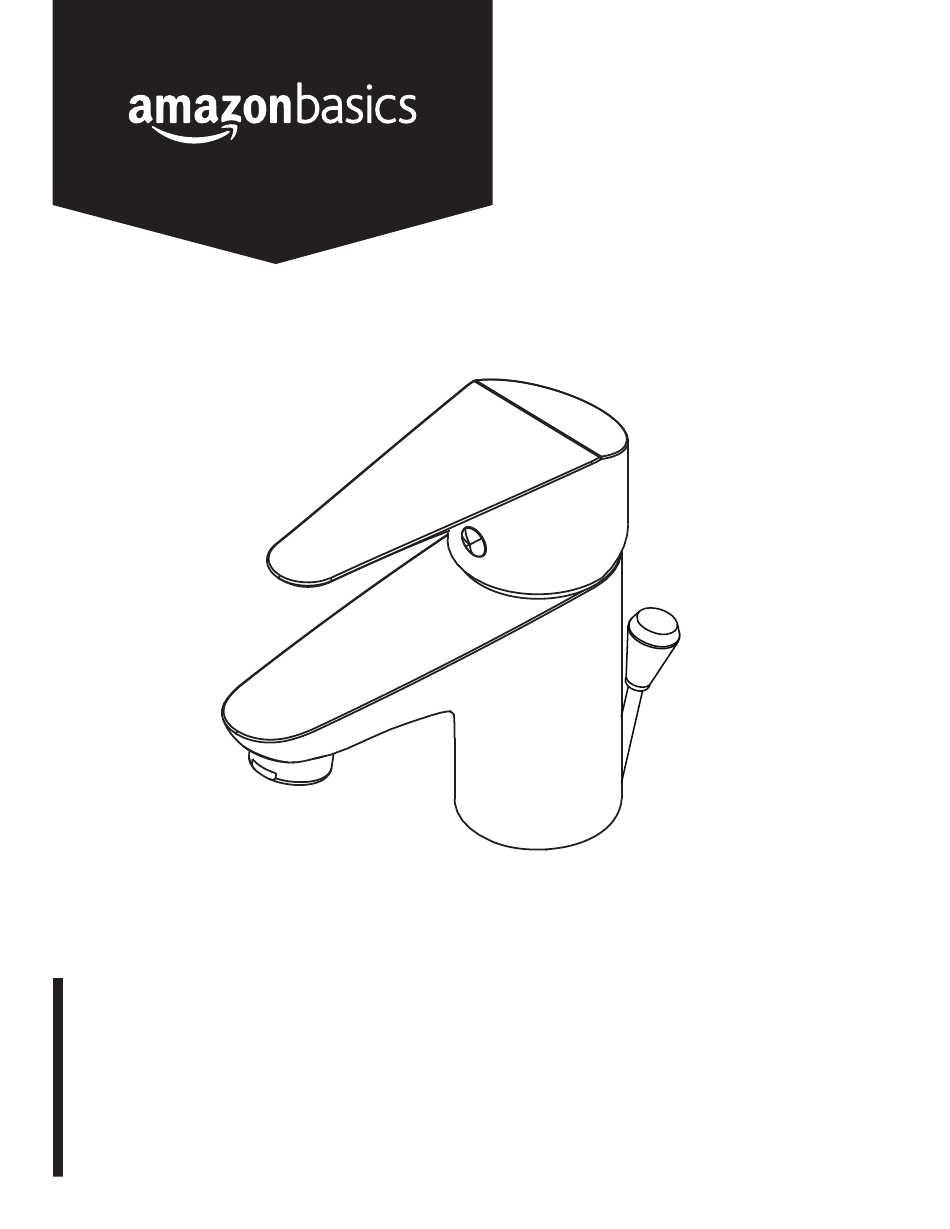

- Seite 1 Short Standard Basin Tap Mixer Mitigeur de Lavabo Standard Court Kurze Standard-Waschbecken-Mischarmatur Miscelatore Lavello Standard Corto Grifo de Lavabo Monomando Corto Estándar B07H37S1KG...
- Seite 25 Bedienungsanleitung • Deutsch Inhalt: Bevor Sie beginnen, prüfen Sie, ob die Verpackung die folgenden Teile enthält: Armatur Schrauben Befestigungsmuttern Gummi-Unterlegscheibe in C-Form Metall-Unterlegscheibe in C-Form Ablauf-Set Innensechskantschlüssel Empfohlene Werkzeuge: • Sicherheitsbrille • Kreuzschlitzschraubendreher • Verstellbarer Schraubenschlüssel • Passender Schraubendreher...
- Seite 26 Teileliste Beschreibung Anzahl Griff Schraube (H2,5 x M5-6) Warm-/Kalt-Kennzeichnung Kartuschen-Kappe Kartuschen-Mutter Kartusche (Ø40 mm) Hauptteil Unterlegscheibe Strahlregler Strahlregler-Gehäuse (Ø24 x M22 x 1) Dichtungsring (Ø40 x Ø2) Schrauben (M6 x 60) Gummi-Unterlegscheibe in C-Form (Ø53,5 x 44-2,5) Metall-Unterlegscheibe in C-Form (Ø53 x 43,5-1,8) Gewindemutter (M6) Flexibler Schlauch (Warmwasser) (M10 x G1/2-600)
- Seite 28 WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Anweisungen sorgfältig durch und bewahren Sie sie zur künftigen Verwendung auf. Wenn dieses Produkt an Dritte weitergegeben wird, muss diese Gebrauchsanweisung beigefügt werden. Bei der Verwendung des Produkts sollten Sie immer grundlegende Sicherheitsvorkehrungen treffen, um die Gefahr von Verletzungen zu reduzieren, einschließlich der folgenden: •...
- Seite 29 Installation Schritt 2: Einrichten Schraube Dichtungsring Einkerbung Waschbecken- Öffnung • Führen Sie die beiden Schrauben (L) durch das Unterteil der Armatur und ziehen Sie diese fest. HINWEIS Ziehen Sie die Schrauben nicht zu stark an. HINWEIS Achten Sie darauf, dass sich der Dichtungsring (K) unten an der Armatur befindet, bevor Sie fortfahren.
- Seite 30 • Schieben Sie die Schläuche (P, Q) und die Schrauben (L) durch die Öffnung im Waschbecken. • Schieben Sie die C-förmige Gummi-Unterlegscheibe (M) und die C-förmige Metall- Unterlegscheibe (N) über die Schrauben (L). • Schrauben Sie die Gewindemuttern (O) auf die Schrauben (L). HINWEIS Achten Sie darauf, dass die Armatur über die Waschbecken-Öffnung zentriert ist, bevor Sie die Gewindemuttern (O) abschließend mit einem...
- Seite 31 Installation Schritt 5: Das Ablauf-Hauptteil vorbereiten Stopfen Gummi-Unterlegscheibe Ablauf-Gewinderohr Gummidichtung Ablaufventil-Hauptteil • Schrauben Sie das Ablauf-Gewinderohr (C) mit der Gummi-Unterlegscheibe (D) vom Ablauf- Hauptteil (F) ab und entfernen Sie den Stopper (B) vom Ablauf-Gewinderohr (C). HINWEIS Achten Sie darauf, die Gummidichtung am unteren Ende des Flansches nicht zu entfernen.
- Seite 32 • Schieben Sie das Ablauf-Gewinderohr (C) mit der Gummi-Unterlegscheibe (D) durch das obere Ende der Öffnung im Waschbeckenboden. • Schieben Sie die Gummidichtung (E) über das Ablauf-Hauptteil und achten Sie darauf, dass die zulaufende Seite der Gummidichtung nach oben in Richtung der Waschbecken-Öffnung zeigt. •...
- Seite 33 Installation Schritt 8: Zugstange installieren Armatur Öffnungsstange Zugstange Verbindungsmutter Drehgelenk- Stange Drehgelenk-Mutter • Schieben Sie die Verbindungsmutter und die Schraube über die Drehgelenk-Stange. • Führen Sie die Aufstellstange (L) und die Drehgelenk-Stange (G) durch das Loch an der Rückseite des Wasserhahns. •...
- Seite 34 • Überprüfen Sie, ob die Armatur gut fixiert ist. • Öffnen Sie langsam eine Wasserleitung und überprüfen Sie die Installation auf undichte Stellen. Wenn es keine undichten Stellen gibt, öffnen Sie die Wasserleitung vollständig. • Öffnen Sie langsam die andere Wasserleitung und überprüfen Sie die Installation auf undichte Stellen.
- Seite 35 Gefällt es Ihnen? Gefällt es Ihnen nicht? Dann bewerten Sie das Produkt auf unserer Webseite! AmazonBasics setzt sich für die Bereitstellung kundenorientierter Produkte ein, um Ihre hohen Qualitätsstandards zu erfüllen. Bitte schreiben Sie eine Rezension, in der Sie Ihre Erfahrungen mit dem Produkt teilen.
- Seite 58 MADE IN CHINA...
