Ecom DP Bedienungsanleitung Seite 11

4.4. Dichtheitsprüfung
Die Dichtheitsprüfung nach DVGW – TRGI Arbeitsblatt G
600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als
Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt
vor:
1. Verschließen Sie die Leitung mit einem geeigneten
Adapter (nur im Lieferumfang ecom-DPK enthalten).
2. Schließen Sie die Komponenten wie beschrieben (An-
leitung ecom-DPK) an.

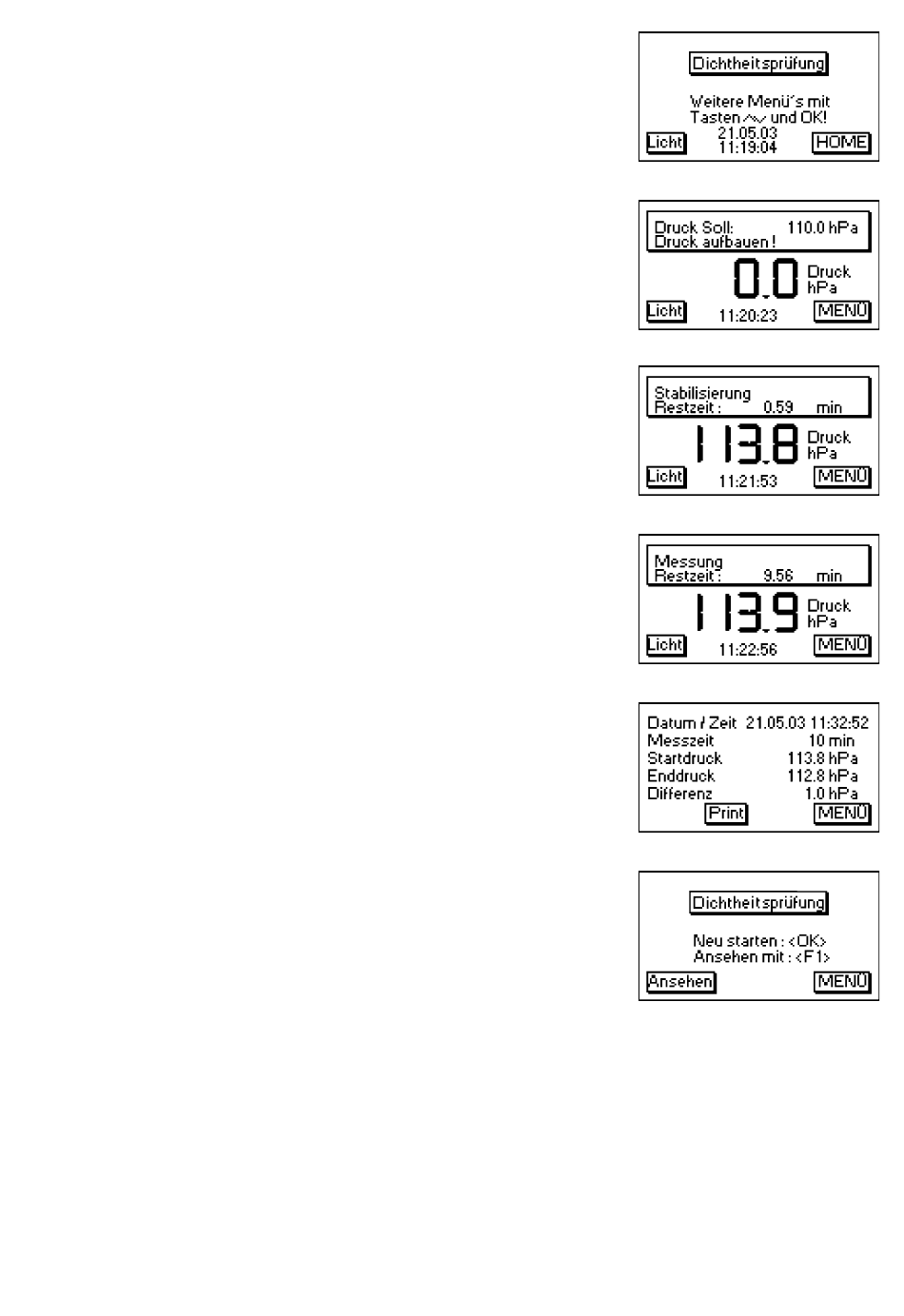

3. Blättern Sie mit den Cursortasten <hoch/runter> bis
zum Menü „Dichtheitsprüfung". Aktivieren Sie das Menü
durch die <OK>-Taste.
4. Bauen Sie mit der Luftpumpe den voreingestellten
Prüfdruck auf (bei Erreichen des Drucks sendet das Ge-
rät einen Piepton).
5. Verbindung zur Luftpumpe unterbrechen (Kugelhahn
schließen).
6. Stabilisierungszeit abwarten (bleibt der Druck während
der Stabilisierungszeit im Bereich „Prüfdruck +/- 10%"
wird die Messzeit gestartet).
7. Nach Ablauf der Messzeit erscheint das Ergebnis im
Display, das mit <F2> (Print) zum IR-Drucker (Option)
gesendet werden kann.
8. Wird das Menü „Dichtheitsprüfung" nochmals ausge-
wählt, kann das Ergebnis (solange das ecom-DP einge-
schaltet bleibt) mit <F1> aufgerufen oder eine neue Mes-
sung mit der <OK>-Taste gestartet werden.
