Aufbauanleitung - Installation
1
M4.2x30
2-2
M6x16
M4.2x30 x30
M6x16 x16
D
A
M4.2x19
M4.2x30 x4
M6x16 x16
2-1
M6x16
B D
M4.2x30
M6x16
D
A C
3
M4.2x19
D
C
7

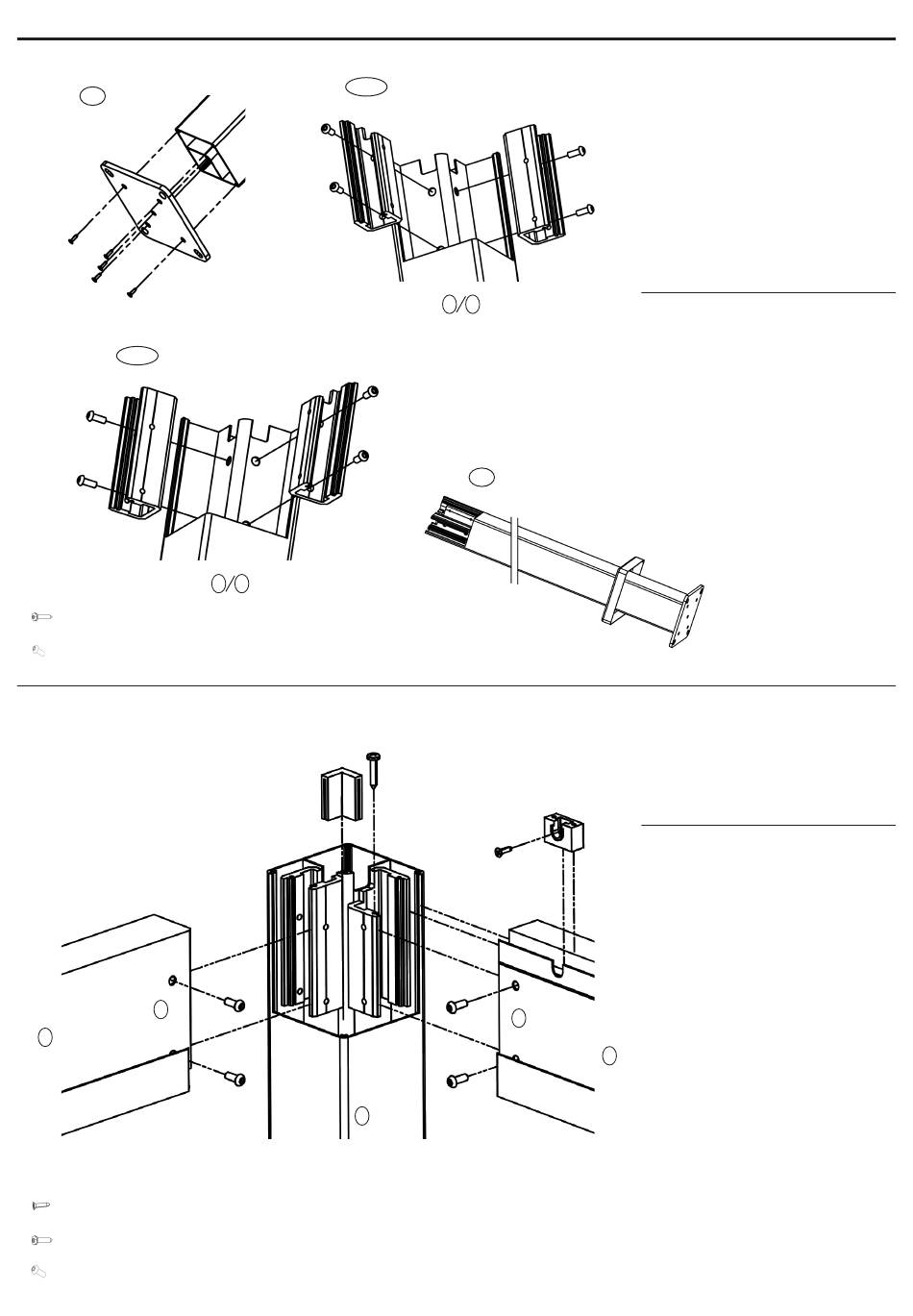

Schritt 1
Befestigen Sie die vier Bodenplatten an
den Pfosten und montieren Sie die
Verbinder für die Balken.
Wählen Sie je nach Lage des Querträgers
(Schritt 3) das passende Verbindungsstück.
(2-1) entspricht der Säule A und der Säule C
(2-2) entspricht der Säule B und der Säule D
Die Abdeckung des Querträgers muss vor der
Montage in die Säule eingesetzt werden.
Step 1
Fix the four bottom plates and posts
separately.Install connectors.
According to the installation position of the
crossbeam(step 3), select the installation
method of the connecting piece.
(2-1) corresponds to column A and column C
(2-2) corresponds to column B and column D
The cover of the crossbeam needs to be
inserted into the column before installation.
Schritt 2
Montieren Sie den Balken und den
Lamellenverbinder.
Step 2
Install the beam and blade connector.
