AWT P2 Montage- Und Bedienungsanweisung
Pergola (3x3m, 3x4m)
Verwandte Anleitungen für AWT P2
Inhaltszusammenfassung für AWT P2

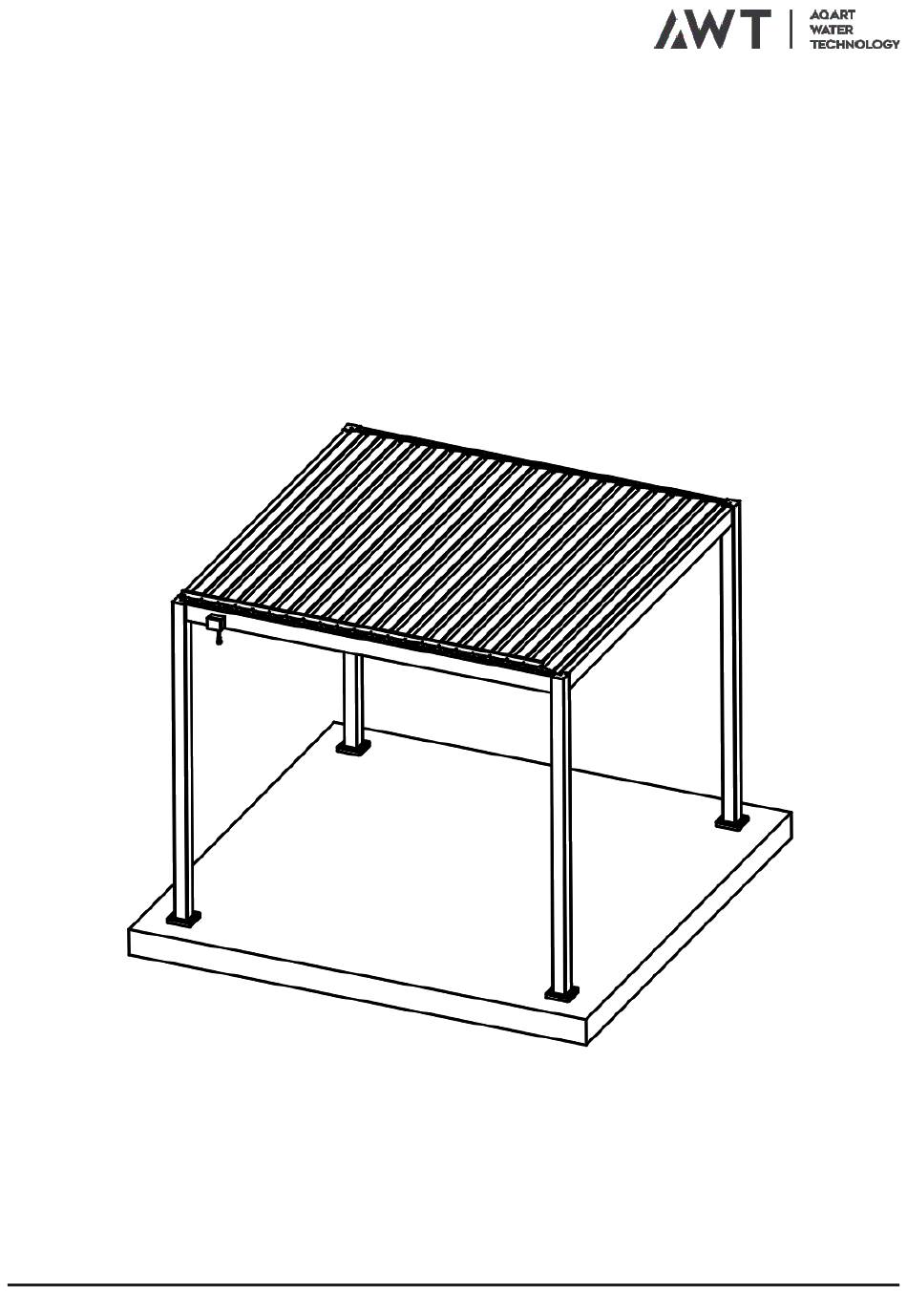

- Seite 1 Pergola P2 (3x3m, 3x4m) DE Montage- und Bedienungsanweisung GB Installation and operation instructions...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis - Content Inhalt Vorbereitung vor der Installation ..................02 Aufbaumaße ........................03 Fundamentplan ........................04 Materialbeschreibung ......................05 Aufbauanleitung ......................... 07 Fehlerursachen und Lösungen ..................... 12 Contents Preparation before installation .................... 02 Assembly dimensions ......................03 Foundation plan ........................ 04 Profile table and accessory table .................. -
Seite 3: Vorbereitung Vor Der Installation
Vorbereitungen - Preparation Vorbereitungen • Vergewissern Sie sich, dass der Boden eben und frei von Hindernissen ist, und berücksichtigen Sie die Entwässerung. • Vergleichen Sie die Maße der Pergola mit dem verfügbaren Platz und stellen Sie sicher, dass ausreichend Raum eingeplant wird. -
Seite 4: Aufbaumaße
Aufbaumaße - Assembly dimensions Pergoal P2 - 2880x2880x2500mm 2880 2880 2680 2680 Front view Side view 2880 Manual device Top view Pergoal P2 - 3925x2880x2500mm 3925 2880 3725 2680 Front view Side view 3925 Manual device Top view... -
Seite 5: Fundamentplan
Fundamentplan - Foundation plan Fundamentplan - Foundation plan 2880 / 3925... -
Seite 6: Materialbeschreibung
Materialbeschreibung - Profile table and accessory table Balken Pfosten Abdeckung für Seitlicher Pfosten Balken mit Handkubel Verbinder für Übertragungs- stange Vorderer Balken Pfosten Hinterer Balken Bodenplatte Obere Seitlicher Abdeckung Balken ohne Handkurbel Verbinder 1 Abdeckung für Balken Verbinder 2 Übertragungs- stange Verbinder 3 Beam... - Seite 7 Materialbeschreibung - Profile table and accessory table Lamellen Hilfsmittel Lameellen- Innensechs- verbinder kant Nicht Lamellenprofil Handschuhe enthalte Nicht Reinigugstuch enthalte Schrauben Nicht M6x16 Silikonspritze enthalte M6x25 Ersatzteile M10x120 M10x120 M4.2x14 M4.2x30 M4.2x30 M4.2x19 M6x16 M4.2x14 Venetian blinds Tool Blade Inner hexagon connector spanner Blade...
-
Seite 8: Aufbauanleitung
Aufbauanleitung - Installation Schritt 1 Befestigen Sie die vier Bodenplatten an den Pfosten und montieren Sie die Verbinder für die Balken. M6x16 Wählen Sie je nach Lage des Querträgers (Schritt 3) das passende Verbindungsstück. (2-1) entspricht der Säule A und der Säule C (2-2) entspricht der Säule B und der Säule D Die Abdeckung des Querträgers muss vor der Montage in die Säule eingesetzt werden. - Seite 9 Aufbauanleitung - Installation Schritt 3 Richten Sie die Pergola aus, verschrauben Sie die Balken am Pfosten und dichten Sie die Verbindung mit Silikon ab. Step 3 Align the pergola, screw the beams to the post and seal the connection with silicone.
- Seite 10 Aufbauanleitung - Installation Schritt 5 Installieren Sie jetzt die Lamellen für das Dach. Step 5 Install the blade. Schritt 6 Montieren Sie jetzt die Handkurbel. Step 6 Install the hand cranking device.
- Seite 11 Aufbauanleitung - Installation Schritt 7 Montieren Sie den Lamellen- Verbindungsmechanismus. Dieses Bauteil verbindet die einzelnen Lamellen miteinander und ermöglicht ihre gleichmäßige Bewegung. Durch die Installation des Verbindungsmechanismus wird sichergestellt, dass alle Lamellen synchron öffnen und schließen, was für eine gleichmäßige Belüftung und Beschattung sorgt.
- Seite 12 Aufbauanleitung - Installation Schritt 9 M4.2x14 M4.2x30 Montieren Sie die Abdeckungen auf den Banken und den Pfosten. M4.2x19 Step 9 Install the beam cover and upper cover. M4.2x14 x16 M4.2x19 M4.2x30 x16 Schritt 10 Die Montage ist jetzt abgeschlossen. Step 10 Assembly completed.
-
Seite 13: Fehlerursachen Und Lösungen
Fehlerursachen und Lösungen - Failure causes and solutions Fehler Ursache Lösung Ersetzen Sie die Handkurbel durch ein Defekte Handkurbel neues, originales Ersatzteil. Lockere Schrauben Überprüfen Sie die Schrauben und ziehen Sie diese ggf. fest. Vermeiden Sie Kratzer. Laute Geräusche Kontrollieren Sie die einzelnen Komponenten auf Abnutzung oder Lockerheit. -
Seite 14: Notizen - Note
Notizen - Note... - Seite 15 Notizen - Note...
- Seite 16 EAGO Deutschland GmbH Auf dem Großen Damm 13-19 47546 Kalkar Telefon (+49) 2824-80686-0 (+49) 2824-80686-29 E-Mail info@eago.de www.eago.de...
