INSTRUCTIONS DE MONTAGE (suite)
Connexion du système à d'autres types de piscines.
Une fois que vous avez connecté le stérilisateur au sel à la filtration, connectez-le à la piscine.

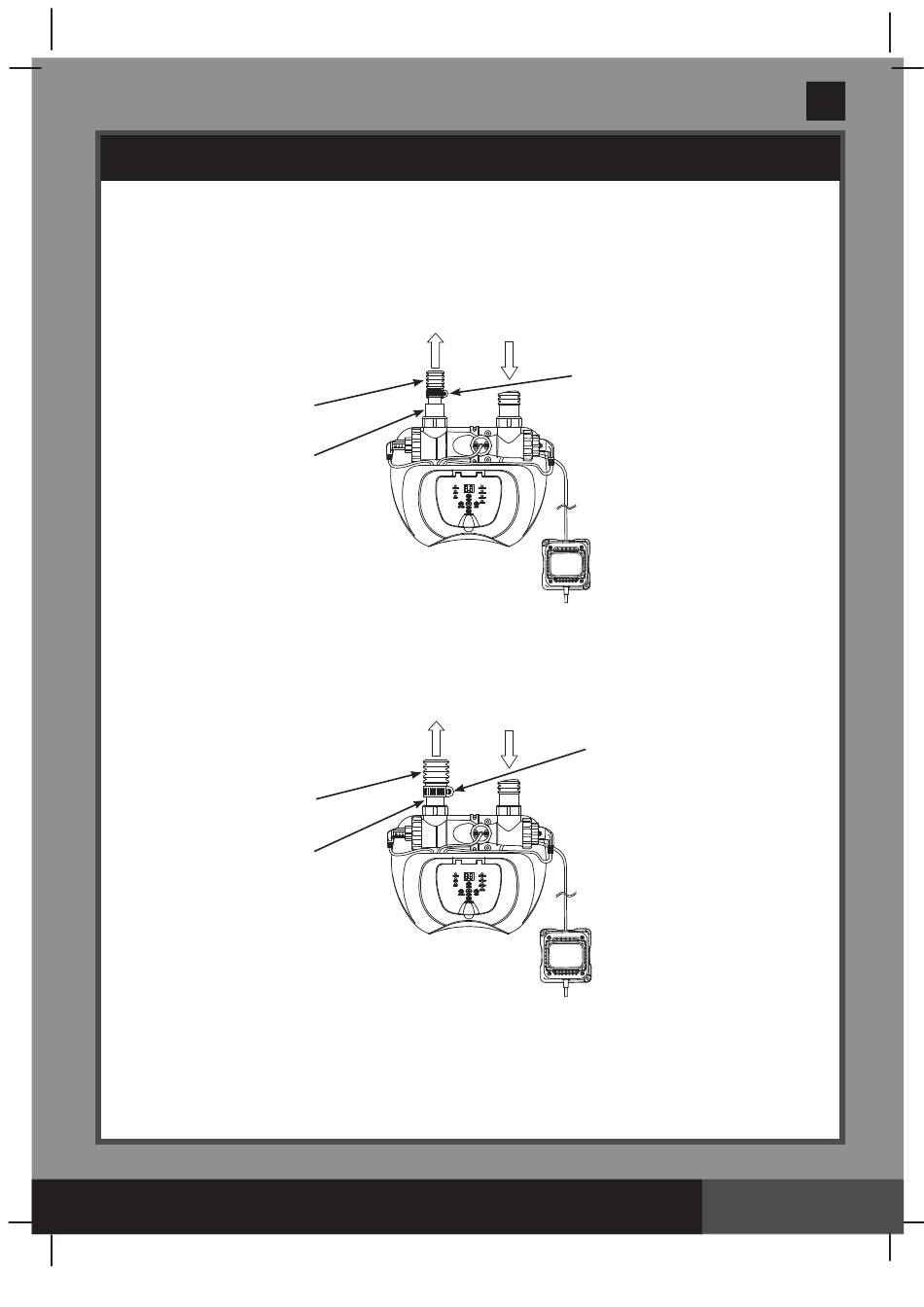

Ceci est représenté sur le dessin 1 et 2.
Voici les types de connexions les plus utilisées :
Raccordement à un tuyau de 32mm :
TUYAU DE 32mm
1
1. Raccordez l'adaptateur A (1) à l'écrou de sortie de la cellule électrolytique (3). Serrez fort.
2. Raccordez le tuyau de refoulement à l'adaptateur A (1) de l'électrostérilisateur avec un collier
de serrage.
Connexion à une buse 38mm sans filetage :
TUYAU DE 38mm
1
1. Raccordez l'adaptateur A (1) à l'écrou de sortie de la cellule électrolytique (3). Serrez fort.
2. Raccordez le tuyau de retour d'eau (à la piscine) à l'adaptateur A (1) du Système de Sel de
Mer avec un grand étau pour tuyau.
CONSERVEZ CES INSTRUCTIONS
ECOSTÉRILISATEUR AU
SEL AVEC OXYDATION
ÉLECTROCATALYTIQUE
ECOSTÉRILISATEUR AU
SEL AVEC OXYDATION
ÉLECTROCATALYTIQUE
Français
COLLIER DE
SERRAGE
GRAND ETAU
POUR TUYAU
