LevelOne WAP-8121 Schnellinstallationsanleitung

LevelOne WAP-8121 Schnellinstallationsanleitung

Vorschau ausblenden Andere Handbücher für WAP-8121:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8

Quicklinks

Diese Anleitung herunterladen
Quick Installation Guide
( WAP-8121 )
- 1 -

Werbung

loading

Verwandte Anleitungen für LevelOne WAP-8121

Inhaltszusammenfassung für LevelOne WAP-8121

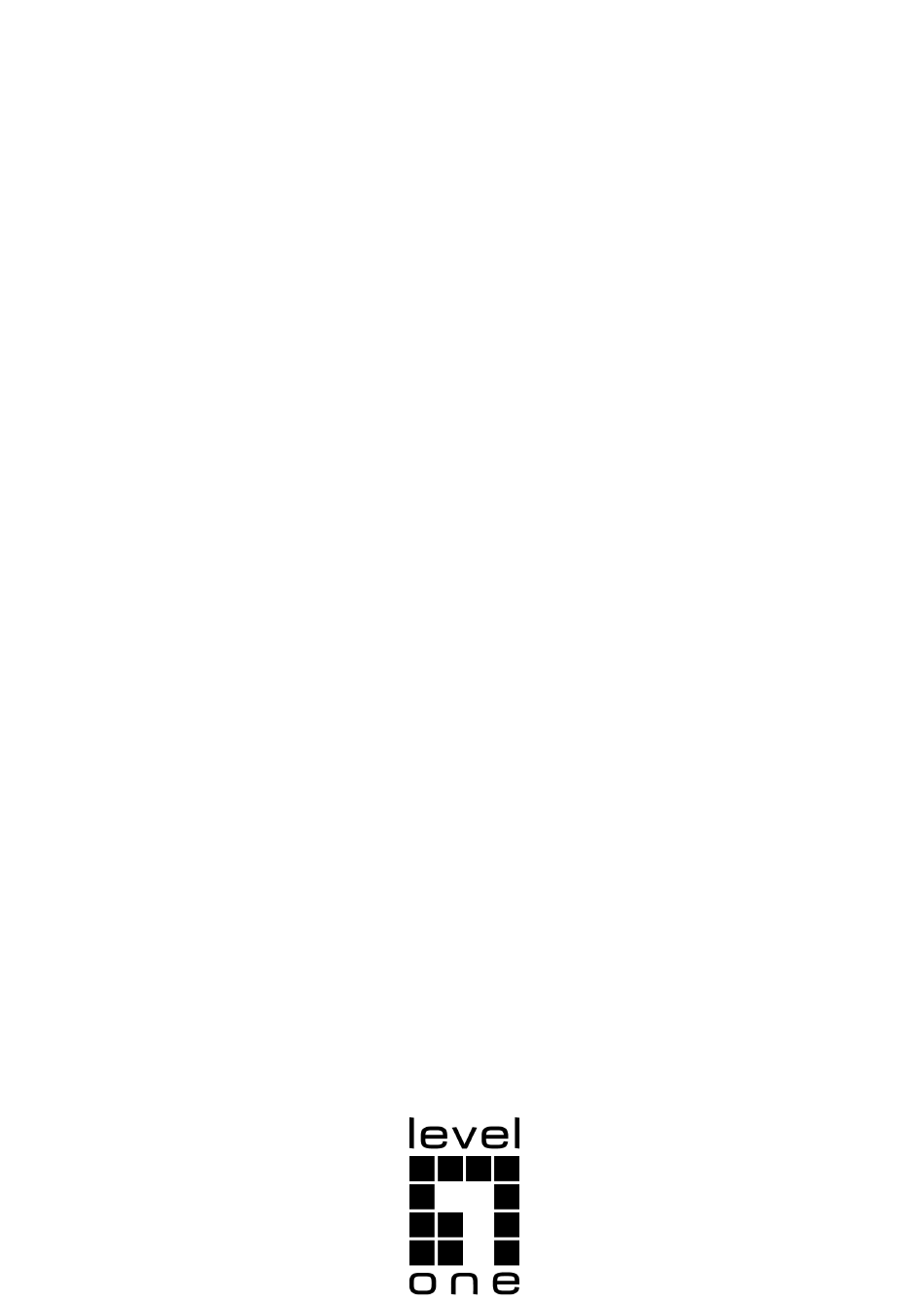

  • Seite 1 Quick Installation Guide ( WAP-8121 ) - 1 -...
  • Seite 2 Content English ................3 Deutsch................6 Français ................9 Español .................12 Italiano ................15 Português .................18 Default Settings Management Web UI IP address 192.168.188.253 Subnet Mask 255.255.255.0 Password admin This Quick Installation Guide only describes the most basic situations and settings. All detailed information is described in the user guide. Digital Data Communications GmbH Im Defdahl 10 F, 44141 Dortmund, Germany Email :...
  • Seite 3 English Logging on to the equipment l Connect the PoE switch's RJ-45 interface to the computer and WAP-8121 using a network cable. l Set the TCP/IP properties of the computer. ■ Windows 1. Click Start—> Control Panel—> Network and Internet—> Network and Sharing Center—>...
  • Seite 4 ■ macOS 1. Click the Apple icon, from the Apple drop-down list, select System Preferences. 2. Click the Network icon. 3. Select the Ethernet (for wired connection), from the Configure IPv4 drop-down list, select Manually. 4. Set the computer's IP address: The computer's IP address should be any one of the following free IP addresses 192.168.188.2 ~ 192.168.188.252, Subnet Mask 255.255.255.0, and then click Apply.
  • Seite 5 Specification Standards IEEE 802.11a/b/g/n/ac Interface 1x 10/100Mbps RJ45 WAN Port 1x 10/100Mbps RJ45 LAN Port 1x Reset button Antenna Build in 5dBi MIMO Antenna Rated voltage PoE: 48V (IEEE 802.3at) DC: 12V/1.5A (ordered separately) Working distance <60m Frequency range 2412–2472MHz (2.4GHz) 5150–5250 MHz (5GHz) EIRP <14 dBm...
  • Seite 6 EU Declaration of Conformity LevelOne hereby declares that the device is in compliance with the essential requirements and other relevant provisions of directives 2014/53/EU, 2009/125/EC, 2011 /65/EU and (EU) 2015/863. The original EU Declaration of Conformity may be found at https://www.level1.com/level1_en/levelone/wireless/wifi/indoor-access-point...
  • Seite 7 b) People and product • Never use the product immediately after it has been brought from a cold room into a warm one. This can cause condensation to form, which may lead to irreparable damage. Allow the product to reach room temperature before connecting it and putting it to use.
  • Seite 8 Deutsch Am Gerät anmelden l Verbinden Sie die RJ-45-Schnittstelle des PoE-Switches mit dem Computer und dem WAP-8121 mit einem Netzwerkkabel. Stellen Sie die TCP/IP-Eigenschaften des Computers ein: ■ Windows 1. Klicken Sie auf Start —> Systemsteuerung (W10/11: Einstellungen) —> Netzwerk und Internet —>...
  • Seite 9 ■ macOS 1. Klicken Sie auf das Apple-Symbol, wählen Sie in der Apple-Dropdown-Liste Systemeinstellungen aus. 2. Klicken Sie auf das Symbol Netzwerk. 3. Wählen Sie Ethernet (für kabelgebundene Verbindung) und in der Dropdown-Liste IPv4 konfigurieren die Option ‚Manuell‘ aus. 4. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.188.2 bis 192.168.188.252 sein;...
  • Seite 10 Spezifikation Standards IEEE 802.11a/b/g/n/ac Schnittstelle 1x 10/100Mbps RJ45 WAN-Anschluss 1x 10/100Mbps RJ45 LAN-Anschluss 1x Reset-Taste Antenne Eingebaute 5dBi MIMO Antenne Nennspannung PoE: 48V (IEEE 802.3at) DC: 12V/1.5A (separat bestellbar) Arbeitsabstand <60m Frequenzbereich 2412–2472MHz (2.4GHz) 5150–5250 MHz (5GHz) EIRP <14 dBm Empfängerempfindlichkeit 2.4G: 11n: -70dbm@MCS7, -88dbm@MCS0.
  • Seite 11 EU-Konformitätserklärung Hiermit erklärt LevelOne, dass das Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU, 2009/125/EG, 2011/65/EU und (EU) 2015/863 entspricht. Die Original-EU-Konformitätserklärung finden Sie unter https://www.level1.com/level1_en/levelone/wireless/wifi/indoor-access-point Informationen zur HF-Exposition Dieses Gerät erfüllt die EU-Anforderungen (2014/53/EU Artikel 3.1a) zur Begrenzung der Exposition der allgemeinen Bevölkerung gegenüber elektromagnetischen Feldern zum Schutz der Gesundheit.
  • Seite 12 zugelassenen Fachwerkstatt ausführen. • Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. b) Personen und Produkt • Verwenden Sie das Produkt niemals unmittelbar nachdem es von einem kalten in einen warmen Raum gebracht wurde.
  • Seite 13 Français Connexion à l'équipement l Connectez l'interface RJ-45 du commutateur PoE à l'ordinateur et au WAP-8121 à l'aide d'un câble réseau. l Définissez les propriétés TCP/IP de l'ordinateur: ■ Windows 1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—>...
  • Seite 14 ■ macOS 1. Cliquez sur l'icône Apple, dans la liste déroulante Apple, sélectionnez Préférences Système. 2. Cliquez sur l'icône réseau. 3. Sélectionnez Ethernet (pour une connexion filaire), dans la liste déroulante Configurer IPv4, sélectionnez Manuellement. 4. Définissez l'adresse IP de l’ordinateur: l'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivants 192.168.188.2 ~ 192.168.188.252, masque de sous-réseau 255.255.255.0, puis cliquez sur Appliquer.
  • Seite 15 Spécifications Normes IEEE 802.11a/b/g/n/ac Interface 1x port WAN RJ45 10/100Mbps 1x port LAN RJ45 10/100Mbps 1x bouton de réinitialisation Antenne Antenne MIMO 5dBi intégrée Tension nominale PoE : 48V (IEEE 802.3at) CC : 12V/1.5A (commandé séparément) Distance de travail <60m Gamme de fréquences 2412–2472MHz (2.4GHz) 5150–5250 MHz (5GHz)
  • Seite 16 Déclaration de Conformité UE Par la présente, LevelOne déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE, 2011/65/UE et (UE) 2015/863. La déclaration de conformité UE originale est disponible à l'adresse suivante : https://www.level1.com/level1_en/levelone/wireless/wifi/indoor-access-point...
  • Seite 17 b) Personnes et produit • N’utilisez jamais le produit immédiatement après l’avoir déplacé d‘une pièce froide à une pièce chaude. L’eau de condensation qui en résulte pourrait causer des dommages irréparables au produit. Laissez le produit atteindre la température ambiante avant de le brancher et de l’utiliser. Cela peut prendre plusieurs heures selon les circonstances.
  • Seite 18 Español Iniciar sesió n en el equipo l Conecte la interfaz RJ-45 del conmutador PoE a la computadora y al WAP-8121 con un cable de red. l Establezca las propiedades TCP/IP del equipo. ■ Windows 1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —>...
  • Seite 19 ■ macOS 1. Haga clic en el icono de Apple, en la lista desplegable de Apple, seleccione Preferencias del sistema. 2. Haga clic en el icono Red. Seleccione Ethernet (para conexión por cable), en la lista desplegable Configurar IPv4, seleccione Manualmente.
  • Seite 20 Especificación Estándares IEEE 802.11a/b/g/n/ac 1x puerto WAN RJ45 10/100Mbps Interfaz 1x puerto LAN RJ45 10/100Mbps 1x botón de reinicio Antena Antena MIMO integrada de 5dBi Voltaje nominal PoE: 48V (IEEE 802.3at) CC: 12V/1.5A (se pide por separado) Distancia de trabajo <60m Rango de frecuencia 2412–2472MHz (2.4GHz)
  • Seite 21 Declaración de Conformidad de la UE Por la presente, LevelOne declara que el dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/UE, 2009/125/CE, 2011/65/UE y (UE) 2015/863. La Declaración de Conformidad original de la UE se puede encontrar en https://www.level1.com/level1_en/levelone/wireless/wifi/indoor-access-point...
  • Seite 22 b) Personas y producto • Nunca utilice el producto inmediatamente después de haberlo llevado de una habitación fría a una cálida. Esto puede provocar la formación de condensación, lo que puede provocar daños irreparables. Deje que el producto alcance la temperatura ambiente antes de conectarlo y ponerlo en uso. Esto puede llevar varias horas.
  • Seite 23 Italiano Accesso all'apparecchiatura l Collegare l'interfaccia RJ-45 dello switch PoE al computer e al WAP-8121 utilizzando un cavo di rete. l Impostare le proprietà TCP/IP del computer. ■ Windows 1. Fare clic su Start —> Pannello di controllo —> Rete e Internet —> Centro connessioni di rete e condivisione —>...
  • Seite 24 4. Accesso al dispositivo: Aprire un browser ed inserire 192.168.188.253 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il password predefinito "admin" e fare clic su OK. ■ macOS 1. Fare clic sull'icona Apple, selezionare Preferenze di Sistema dall'elenco a discesa Apple. 2.
  • Seite 25 Specifiche Standard IEEE 802.11a/b/g/n/ac Interfaccia 1x porta WAN RJ45 10/100Mbps 1x porta LAN RJ45 10/100Mbps 1x pulsante di reset Antenna Antenna MIMO integrata da 5dBi Tensione nominale PoE: 48V (IEEE 802.3at) CC: 12V/1.5A (ordinato separatamente) Distanza di lavoro <60m Gamma di frequenza 2412–2472MHz (2.4GHz) 5150–5250 MHz (5GHz) EIRP...
  • Seite 26 Dichiarazione di Conformità UE Con la presente LevelOne dichiara che il dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti delle direttive 2014/53/UE, 2009/125/CE, 2011/65/UE e (UE) 2015/863. La dichiarazione di conformità UE originale è disponibile all'indirizzo https://www.level1.com/level1_en/levelone/wireless/wifi/indoor-access-point Informazioni sull'Esposizione RF Questo dispositivo soddisfa i requisiti UE (2014/53/UE Articolo 3.1a) sulla limitazione dell'esposizione del...
  • Seite 27 b) Persone e prodotto • Non utilizzare mai il prodotto subito dopo che è stato portato da una stanza fredda a una calda. Ciò può causare la formazione di condensa, che può causare danni irreparabili. Lasciare che il prodotto raggiunga la temperatura ambiente prima di collegarlo e metterlo in funzione. Questo potrebbe richiedere diverse ore.
  • Seite 28 Português Iniciar sessão no equipamento l Conecte a interface RJ-45 do switch PoE ao computador e ao WAP-8121 usando um cabo de rede. l Defina as propriedades TCP/IP do computador. ■ Windows 1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—...
  • Seite 29 4. Iniciar sessão no equipamento: Abra um browser, digite 192.168.188.253 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o palavra-passe "admin" predefinidos e clique em OK. ■ macOS 1. Clique no ícone Apple, na lista suspensa Apple, selecione Preferências do Sistema. 2.
  • Seite 30 Especificação Padrões IEEE 802.11a/b/g/n/ac 1x porta WAN RJ45 10/100Mbps Interface 1x porta LAN RJ45 10/100Mbps 1x botão de reset Antena Antena MIMO integrada de 5dBi Tensão nominal PoE: 48V (IEEE 802.3at) CC: 12V/1.5A (pedido separadamente) Distância de trabalho <60m Faixa de frequência 2412–2472MHz (2.4GHz) 5150–5250 MHz (5GHz) EIRP...
  • Seite 31 Declaração de Conformidade da UE A LevelOne declara, por meio desta, que o dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes das diretivas 2014/53/UE, 2009/125/CE, 2011/65/UE e (UE) 2015/863. A Declaração de Conformidade original da UE pode ser encontrada em https://www.level1.com/level1_en/levelone/wireless/wifi/indoor-access-point...
  • Seite 32 • Se você tiver dúvidas que não foram respondidas por estas instruções de operação, entre em contato com nosso serviço de suporte técnico ou outro pessoal técnico. b) Pessoas e produtos • Nunca use o produto imediatamente após ter sido transferido de uma sala fria para uma quente. Isso pode causar a formação de condensação, o que pode levar a danos irreparáveis.
