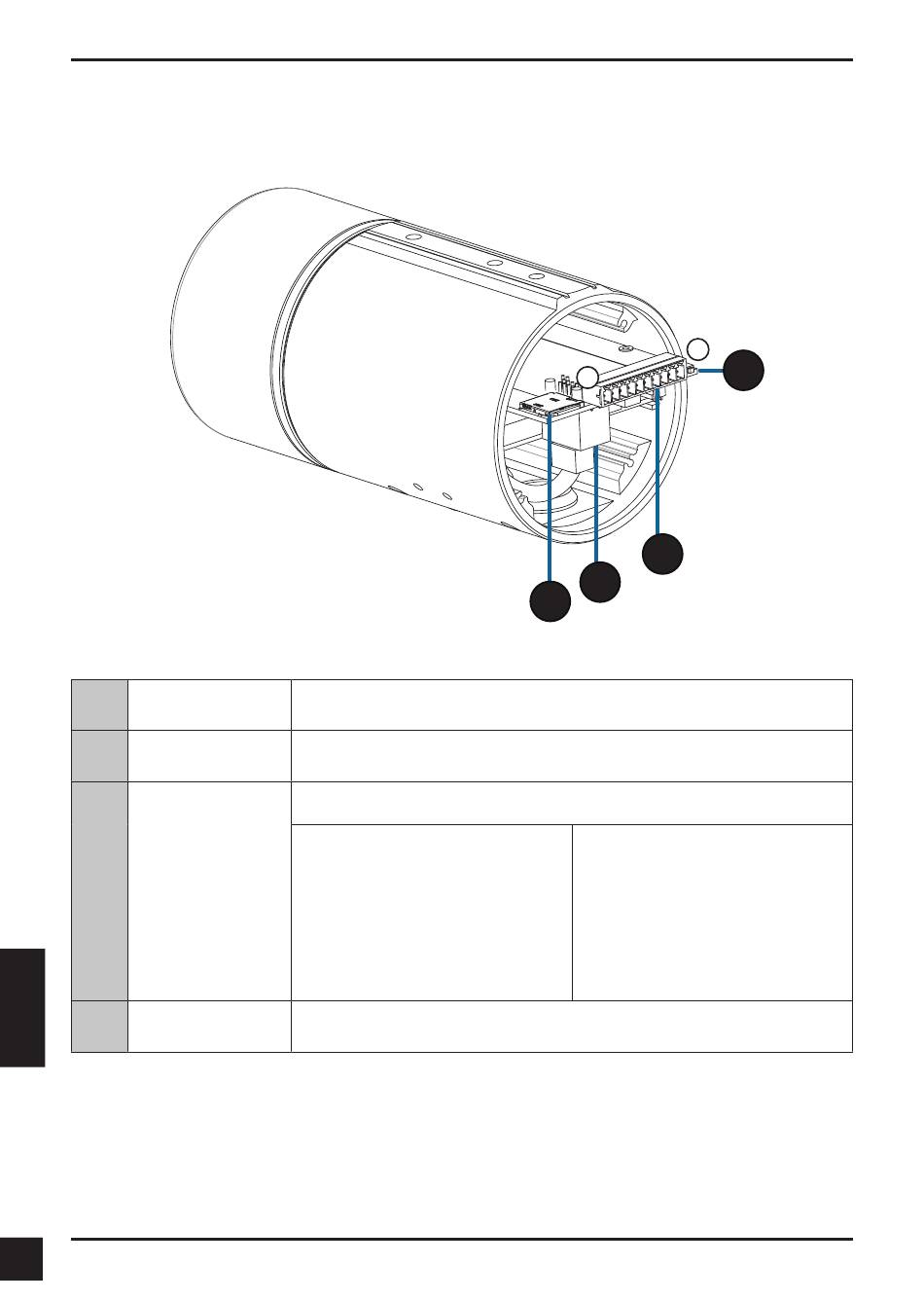

18
SD卡插槽
19 乙太網路埠
20
配線連接埠
中
文
21
Reset按鈕
70 70
Internal
插入SD記憶卡用於儲存螢幕快照或是紀錄影像。
連接至乙太網路線。
連接至額外配線(標準包裝內不包含)。
1.ƒ12VƒIN
2.ƒGND
3.ƒAUDƒIN
4.ƒAUDƒGND
5.ƒAUDƒOUT
按壓約10秒不放，將攝影機回復至出廠預設值。
D-Link DCS-7513 Quick Installation Guide
1
10
20
19
18
6.ƒ12VƒOUT
7.ƒGND
8.ƒRESET
9.ƒDI
10.ƒDO
21
