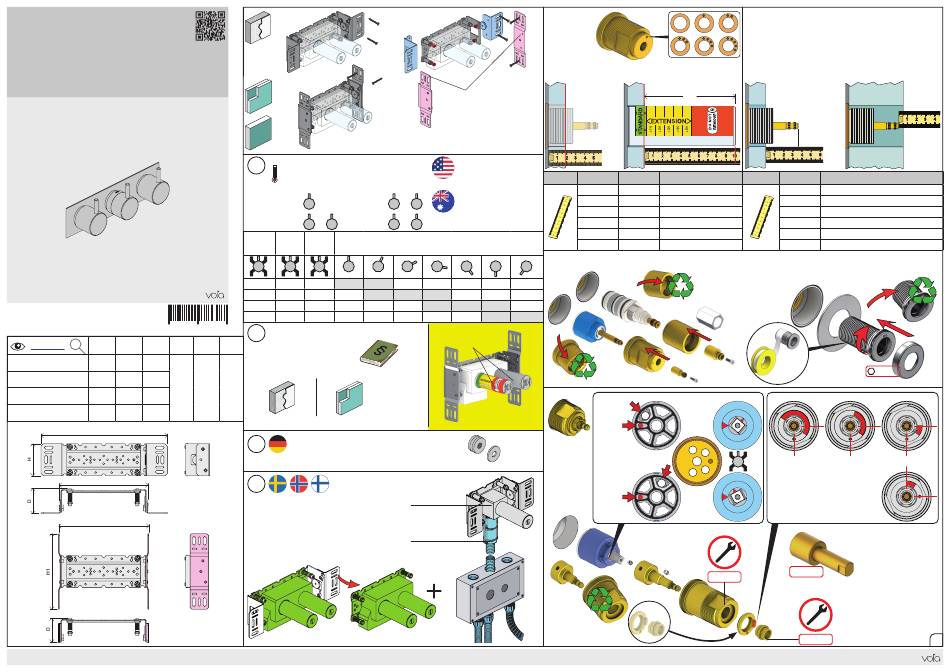

Vola 5200V Montageanleitung

VOLA 5100, 5100X, 5200V, 5300
VOLA 5400DV, 5400V, 5400NV & A3/A4
VOLA 5400TV, 5400FV, 5400RV & A3/A4
VOLA 5600V & A3/A4
Fitting instruction Monteringsvägledning
Montageanleitung Montage hanleiding
Monteringsvejledning Manuel de montage
www.vola.com
5000_V4_40998504
27-03-2023
5 705230 287317
vola.com
L L1 L2 H
377 mm 260 mm 268 mm
5400DV
14 3/4" 10" 10"
5100, 5200V, 5300, 475 mm 355 mm 367 mm
5400V, 5600V 19 3/4" 14" 14 1/2"
95 mm
3 3/4"
552 mm 435 mm 447 mm
5100X, 5400NV, 5400TV
21 3/4" 17" 17 5/8"
630 mm 514 mm 522 mm
5400FV, 5400RV
25 1/2" 20 3/8" 20 1/2"
L
L1
L2
VOLA A/S • Lunavej 2 • DK-8700 Horsens • Tel. +45 7023 5500 • Fax +45 7023 5511 • sales@vola.dk • www.vola.com
Max.: 10 Bar/145 psi
A
Max. 65°C, 150°F
Data, l/min. / (Gpm) 3 Bar/43.5 Psi:
5100/5200V/5300: 5400/5600A3:
A
5400/5600: 5400/5600A4:
A - B
5400 5400A3 5400A4
5600 5600A3 5600A4
- 2 1 2 1 2
A M
- 3 - 3 4 3
Out 2 Out 1 Out 1 32/(8.5) 16/(4.2)
Out 3 Out 2 Out 2 - 16/(4.2)
- Out 3 Out 3 - -
- - Out 4 - -
Check the local legislation.
B
Bitte die örtlichen Vorschriften überprüfen.
Tjek de lokale regler.
H1 D
Kontrollera lokala föreskrifter
Nazitten lokale regelgeving.
Vérifiez la législation locale.
186mm 70 mm
7 3/8" 2 3/4"
DE:
C
Bitte separat beiliegende Anleitung für die Schallentkopplung
VR972 beachten
D
Box till inbyggnadsblandare.
Boks til indbygningsblander.
Laatikko seinäasenteiselle sekoittajalle.
Ingår inte i leveransen, köps separat.
Ikke inkludert, kjøpes separat.
Eivät sisälly tilaukseen, ostettava erikseen.
Extension
Verlängerung
Forlængerdele
Förlängning
Aanpassing
Modification
T
Min. 3 mm
Max 65 mm
VR968:
To be ordered separately.
Werden separat bestellt.
Bestilles separat.
Beställs separat.
Apart te bestellen.
À commander séparément.
USA - For use with
showerheads rated at
5.7 L/min. (1.5 gpm.)or higher.
AUS - Hot water inlet:
Max. 50°C, 122°F.
-
A C
(AS 4032)
-
A D
Fitting of extension
Montage von verlängerung
B M C M D
VR5250
- - - - -
32/(8.5) 16/(4.2) - - -
- 16/(4.2) 32/(8.5) 16/(4.2) -
- - - 16/(4.2) 32/(8.5)
!DO NOT!
!REMOVE!
VR5410
200M
PEX1
Extension, retrofit
Verlängerung, nachträglicher Einbau
STD +10 +20
Forlængerdele, eftermontering
Förlängning, eftermontering
Aanpassing na montage
+30 +40 +50
Modification aprés installation
Y X
Min. 48 mm
Max. 110 mm 52 - 0 mm
Y
T Y
VR5250/VR5410/VR2019
3 - 15 mm 110 - 98 mm Std.
15 - 25 mm 98 - 88 mm +10
25 - 35 mm 88 - 78 mm +20
35 - 45 mm 78 - 68 mm +30
45 - 55 mm 68 - 58 mm +40
55 - 65 mm 58 - 48 mm +50
Montering af forlængerdele Montage van de verlengstukken
Montering av förlängning Montage des rallonges
5400:
5600: 2
1
2
1 2
3 4 3
4
5400A3/A4:
1
5600A3/A4:
32 mm
X
-15 - 0 mm
X
VR5250/VR5410/VR2019
37 - 49 mm Std.
27 - 37 mm +10
17 - 27 mm +20
7 - 17 mm +30
-3 - 7 mm +40
-13 - -3 mm +50
VR2019+, VR2119+
12 mm
5400/5600: 5400A3/ 5600A3: 5400A4:
5600A4:
VR5411
32 mm
14 mm
1
