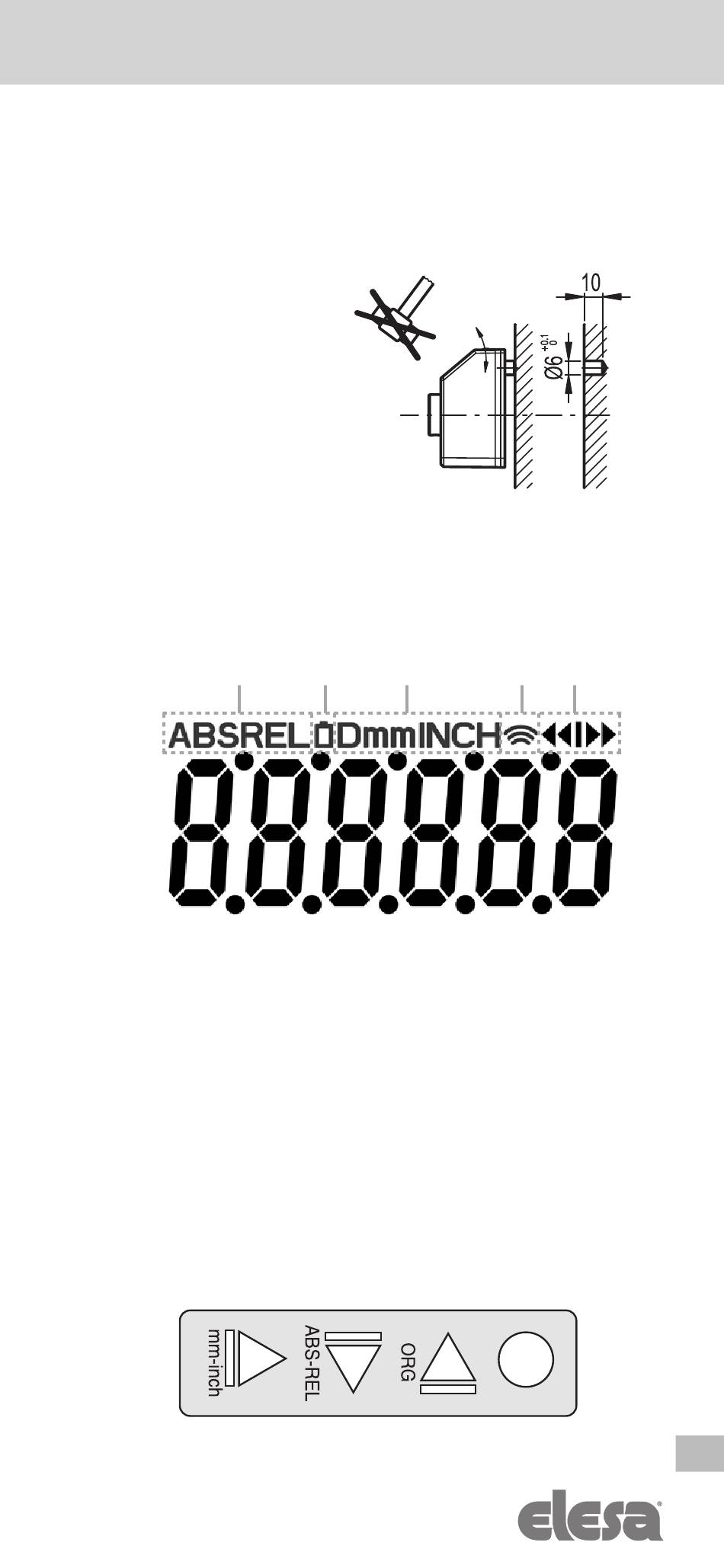

4. Montage

1. Bohren Sie für die Montage des hinteren Referenzstiftes ein Loch
von Ø 6x10 mm in den Maschinenkörper mit einem Achsabstand von
30 mm zur Welle.
2. Montieren Sie das
der Welle und vergewissern
Sie sich, dass der Referenzstift
in die Bohrung passt.
3. Sichern Sie die Buchse
auf der Welle, indem Sie
den Gewindestift mit einem
2 , 5 - m m - I n n e n s e c h s k a n t
(gemäß UNI 5929-85) festziehen.

5. Display

1. Anzeige „Relativer Modus"
2. Anzeige „Batterie schwach"
3. Anzeige „RF-Verbindung"
4. Maßeinheit: mm, Zoll oder Grad
5. Target-Positionsanzeige

6. Tastenfunktionen

Mithilfe dieser vier Tasten können Sie zwischen den Menüs
wechseln und die Arbeitsparameter einstellen. Darüber hinaus
lassen sich einige Zusatzfunktionen über eine oder mehrere
Tasten konfigurieren.
