DD52R-E-RF

9. RF-Funktionen

Das DD52R-E-RF ist mit dem drahtlosen Netzwerk von Elesa
kompatibel, in dem elektronische Stellungsanzeiger über Funk mit
einer SPS kommunizieren können.

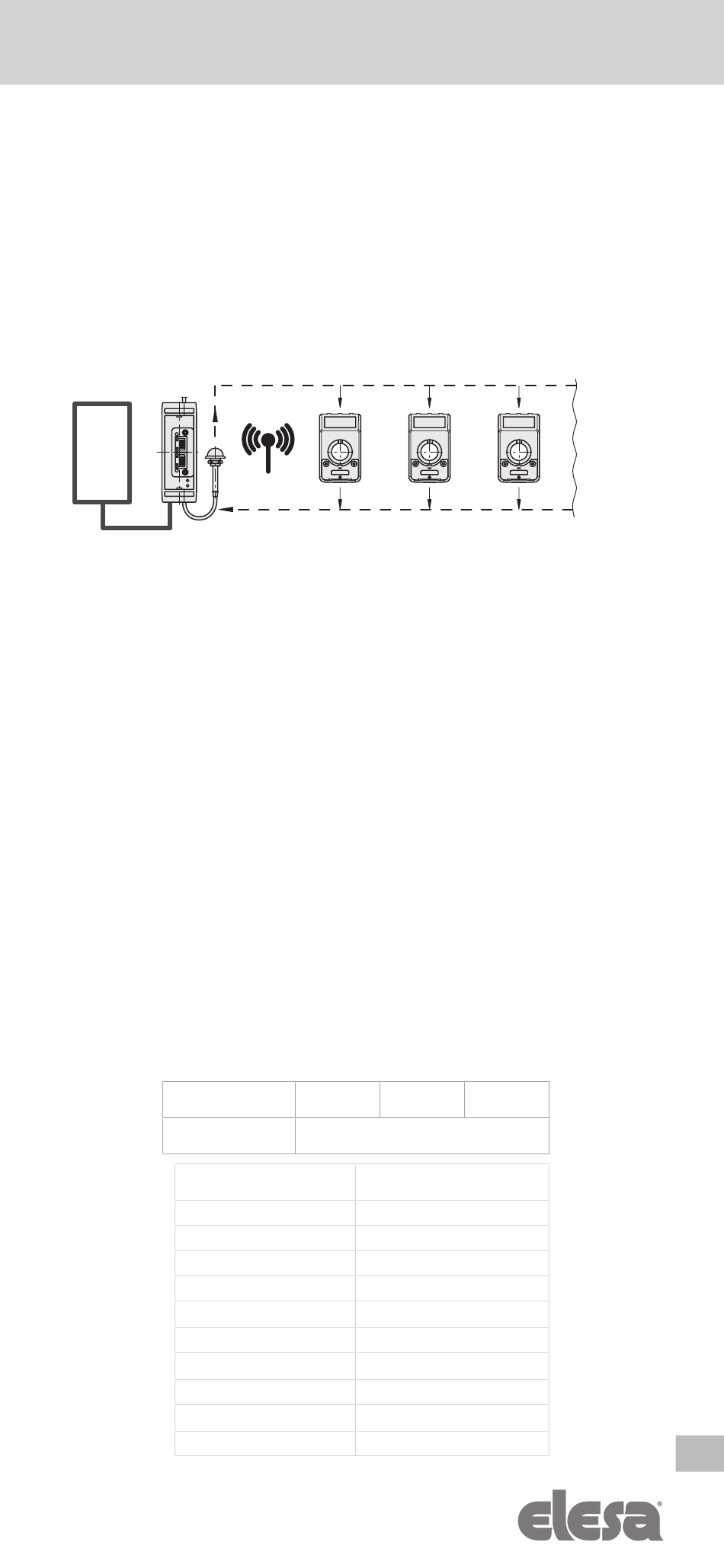

Das drahtlose Elesa-Netzwerk besteht aus folgenden Komponenten:
- Einem Steuergerät UC-RF
- Max. 36 Geräte wie DD51-E-RF , DD52R-E-RF oder MPI-R10-RF .
UC-RF
SP
Das UC-RF tauscht über Funk Informationen mit dem DD51-E-RF aus
und ermöglicht Folgendes:
- Lesen der aktuellen Position jedes Geräts
- Einstellen der Target-Position
- Einstellen der Konfigurationsparameter.
Über eine Schnittstelle, die für die gängigsten Busse (ProfiNet,
Ethernet/IP , Modbus/TCP und andere) verfügbar ist, ermöglicht das
UC-RF-Steuergerät den Austausch dieser Informationen mit einer SPS
und/oder einer generischen Steuerung der Maschine.
ACHTUNG: Das Netzwerk der neuen Generation (W2) ist nicht mit
dem vorherigen kompatibel.
9.1 Geräte-ID
Jedes Gerät der Serie RF W2 ist durch eine 4-Byte-Kennung
gekennzeichnet, die bei der Herstellung einmalig zugewiesen wird.
Diese Nummer, die als Geräte-ID bezeichnet wird, kann durch Auswahl
des Punkts dd_Id im Menü Radio (Funk) angezeigt werden.
Angezeigt wird der niederwertigste Teil einer Dezimalzahl, von
dem aus die Geräte-ID nach der folgenden Regel zurückverfolgt
werden kann:
Byte 3
Gerätetyp
Gerätetyp (HEX)
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei
Reproduktion der Zeichnungen, bitte immer Quellenangabe.
Elektronische Stellungsanzeiger
Abb.
Target-Position, Parametereinstellung
Aktuelle Position, Status der
Byte 2
Geräte-ID
Zugeordnetes Gerät
00 Reserviert
01 UC-RF – Profinet
02 UC-RF – ETH/IP
03 UC-RF – MODBUS
04 UC-RF - EtherCAT
20 DD52R-E
40 DD51-E
60 MPI-R10
Byte 1 Byte 0
Bis zu 36
Stellungsanzeiger
