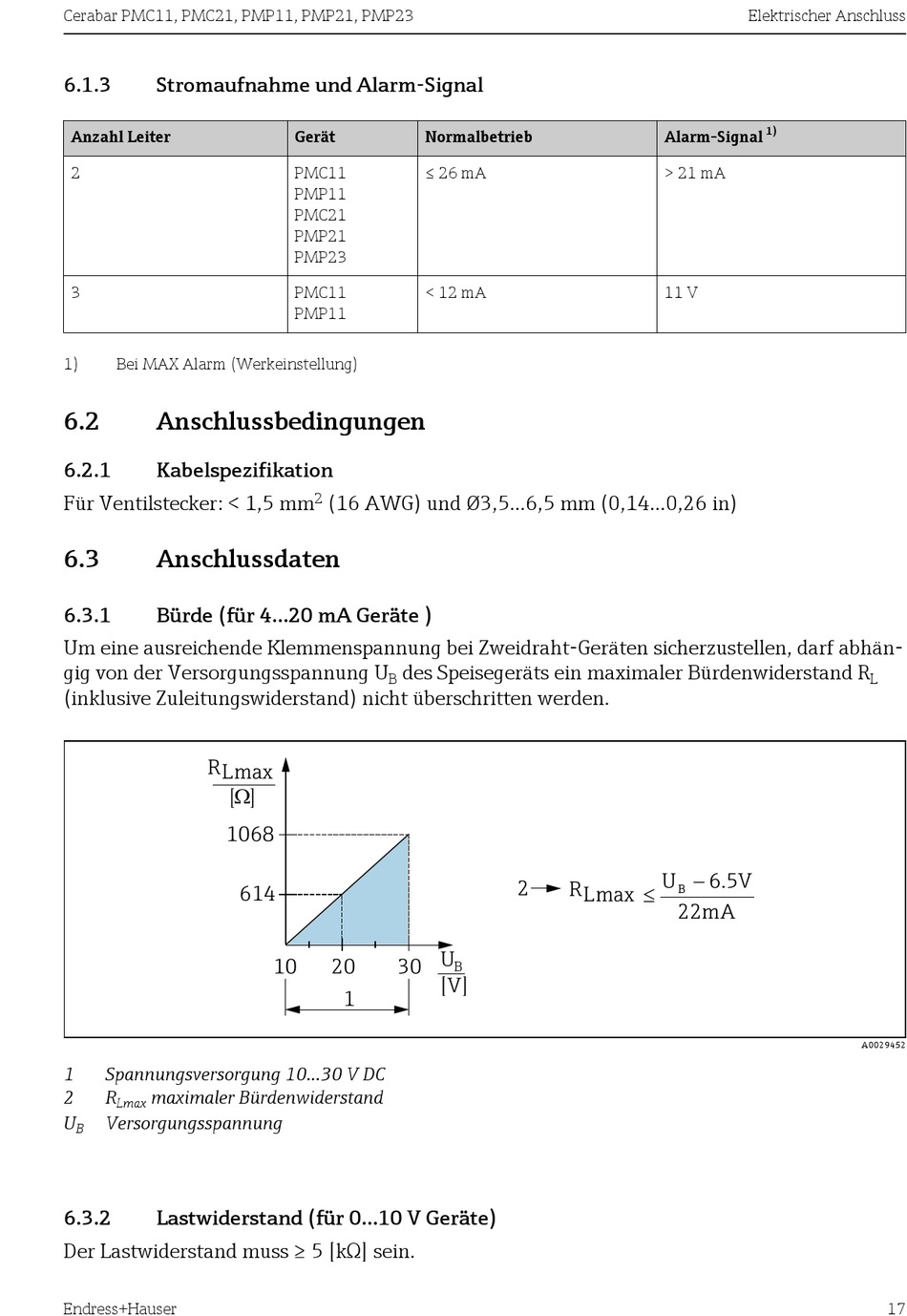

6.1.3 Stromaufnahme und Alarm-Signal
Anzahl Leiter
2
3
1) Bei MAX Alarm (Werkeinstellung)
6.2 Anschlussbedingungen
6.2.1 Kabelspezifikation
Für Ventilstecker: < 1,5 mm
6.3 Anschlussdaten
6.3.1 Bürde (für 4...20 mA Geräte )
Um eine ausreichende Klemmenspannung bei Zweidraht-Geräten sicherzustellen, darf abhän-
gig von der Versorgungsspannung U
(inklusive Zuleitungswiderstand) nicht überschritten werden.
R
max
L
[ ] W
1068
1 Spannungsversorgung 10...30 V DC
2 R maximaler Bürdenwiderstand
Lmax
U Versorgungsspannung
B
6.3.2 Lastwiderstand (für 0...10 V Geräte)
Der Lastwiderstand muss ≥ 5 [kΩ] sein.
