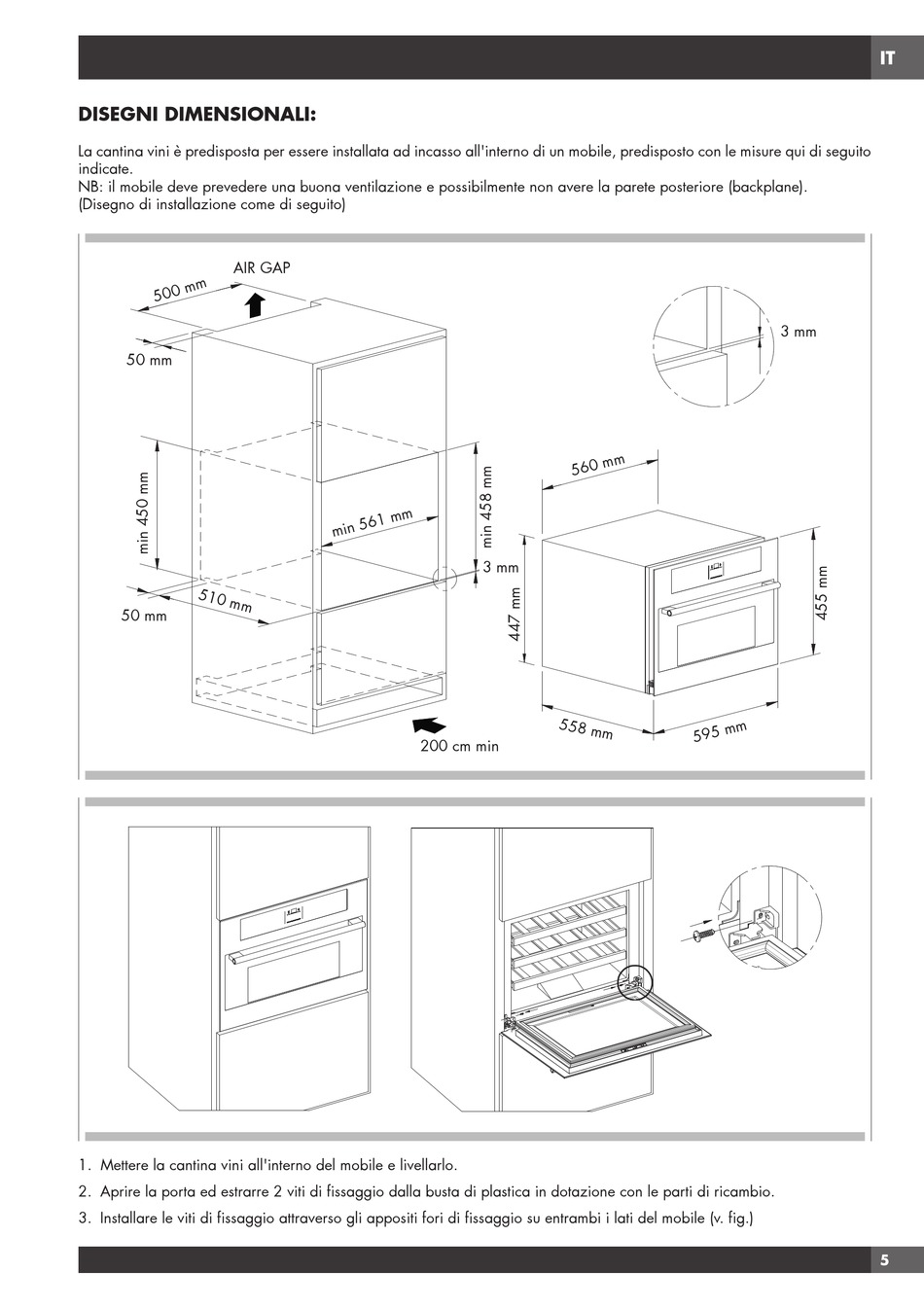

DISEGNI DIMENSIONALI:
La cantina vini è predisposta per essere installata ad incasso all'interno di un mobile, predisposto con le misure qui di seguito
indicate.
NB: il mobile deve prevedere una buona ventilazione e possibilmente non avere la parete posteriore (backplane).
(Disegno di installazione come di seguito)
AIR GAP
50 mm
50 mm
1. Mettere la cantina vini all'interno del mobile e livellarlo.
2. Aprire la porta ed estrarre 2 viti di fissaggio dalla busta di plastica in dotazione con le parti di ricambio.
3. Installare le viti di fissaggio attraverso gli appositi fori di fissaggio su entrambi i lati del mobile (v. fig.)
3 mm
200 cm²min
