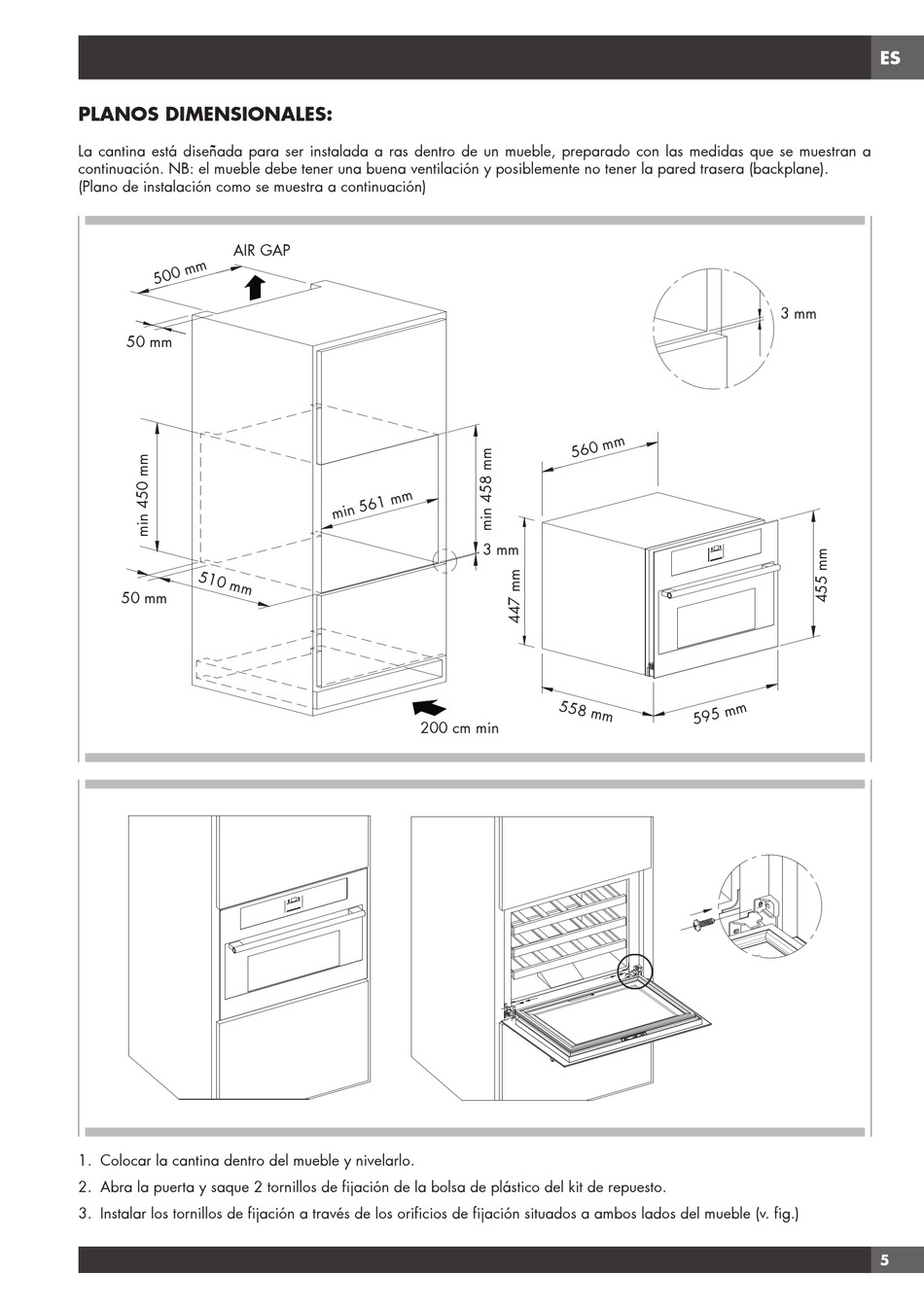

PLANOS DIMENSIONALES:
La cantina está diseñada para ser instalada a ras dentro de un mueble, preparado con las medidas que se muestran a
continuación. NB: el mueble debe tener una buena ventilación y posiblemente no tener la pared trasera (backplane).
(Plano de instalación como se muestra a continuación)
AIR GAP
50 mm
50 mm
1. Colocar la cantina dentro del mueble y nivelarlo.
2. Abra la puerta y saque 2 tornillos de fijación de la bolsa de plástico del kit de repuesto.
3. Instalar los tornillos de fijación a través de los orificios de fijación situados a ambos lados del mueble (v. fig.)
3 mm
200 cm²min
ES
3 mm
5
