EINFÜHRUNG
Der ECD4-1991 ist ein All-in-one-Thermostat für die DIN-Schienen-
montage in einem zugelassenen Schrank Er deckt eine Vielzahl von
Anwendungsfällen ab, bei denen maximaler Komfort und minimaler
Energieverbrauch erforderlich sind, z B elektrische Fußbodenhei-
zung, Frostschutz, Eis- und Schneeschmelze, Kühlung usw Mit
dem Thermostat kann eine gewünschte Temperatur im Bereich
von −20 bis +80 °C eingestellt werden Der Thermostat kann dabei
eine Heizungsanlage zu bestimmten Uhrzeiten an verschiedenen
Wochentagen einschalten Für jeden Wochentag können individuelle
Temperaturen für verschiedene Zeiträume, sogenannte Ereignisse,
eingestellt werden
Der Thermostat wird mit einem Standardprogramm ausgeliefert,
das für die meisten Haushalte geeignet ist Solange die Einstel-
lungen nicht geändert werden, arbeitet der Thermostat nach dem
Standardprogramm
Darüber hinaus verfügt der Thermostat über eine Selbstlernfunk-
tion, die automatisch die Startzeiten der Heizzeiträume ändert, um
sicherzustellen, dass die gewünschte Temperatur zur eingestell-
ten Zeit erreicht wird Nach drei Tagen hat die Selbstlernfunktion
gelernt, wann die Heizung eingeschaltet werden muss
ALLGEMEINER BETRIEB
Einstellungen bei der ersten Verwendung
Wenn der Stromschalter zum ersten Mal auf ON „I" geschaltet wird,
müssen Sprache, Uhrzeit und Datum eingestellt werden Das Menü
führt automatisch durch den Vorgang
• Die gewünschte Sprache mit den Pfeiltasten ▲▼ wählen und mit
OK bestätigen
• Die aktuelle Stunde einstellen und die Taste OK drücken Dann
die Minuten einstellen OK drücken
• Das aktuelle Datum einstellen: Jahr, Monat und Tag Die Einstel-
lungen mit der Taste OK bestätigen
Der Thermostat ist nun betriebsbereit und steuert Ihre Heizung
gemäß dem vorprogrammierten Ereignisplan, siehe Werkseinstel-
lungen
1
2
2
2
2
3
3
3
WERKSEINSTELLUNGEN . . . . . . . . . . . . . . . . . . . . . . . . 7
3
3
FEHLERCODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4
Stromschalter
Der Stromschalter schaltet den Thermostaten in der oberen Stel-
lung ein und in der unteren Stellung aus Beim Ausschalten fällt
das Relais ab, aber die Einstellungen, einschließlich Uhrzeit und
Datum, bleiben erhalten
Menü / OK
Die Belegung der Taste wechselt in den Menüs und Untermenüs zu
„OK" Die Taste wird verwendet, um die Auswahl zu bestätigen und
zum nächsten Menü oder Untermenü zu gelangen
Komfort / Manuell
In den Menüs werden diese Tasten zu Pfeilnavigationstasten: Auf,
Ab, Rechts und Links
Zurück
Wird in einem Menü „Zurück" gedrückt, geht die Anzeige im Menü
einen Schritt zurück
Beenden
Wird in einem Menü auf „Beenden" gedrückt, kehrt die Anzeige
zum Hauptbildschirm zurück
© 2024 OJ Electronics A/S

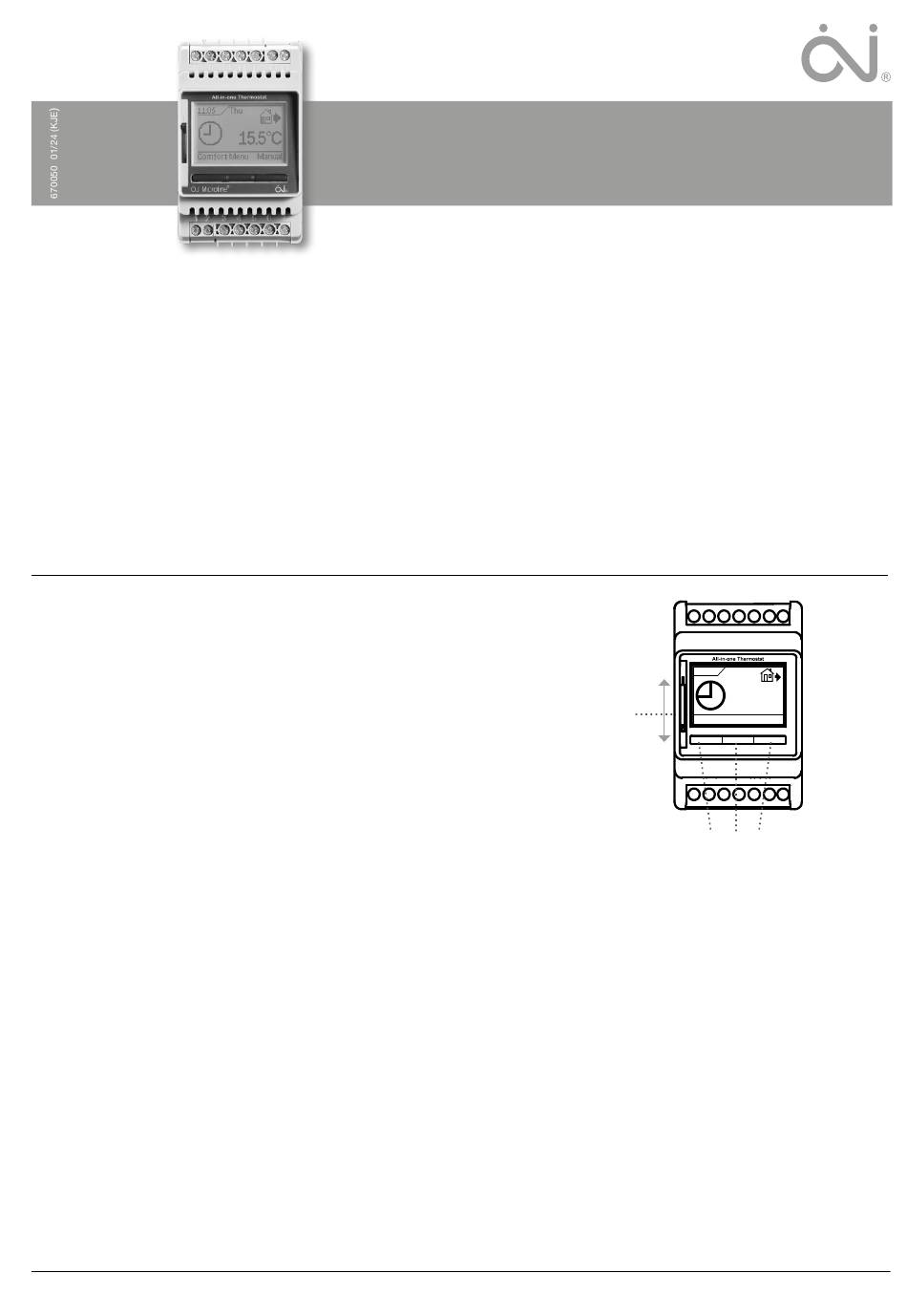

A N L E I T U N G
Thermostat ECD4-1991
8 9 10 11 12 13 14
14:08
Mi
20°C
Komfort Menü Manuell
1
2 3 4
5 6 7
Navigationstasten
Deutsch
4
4
4
4
4
4
5
5
5
6
6
6
7
7
1
