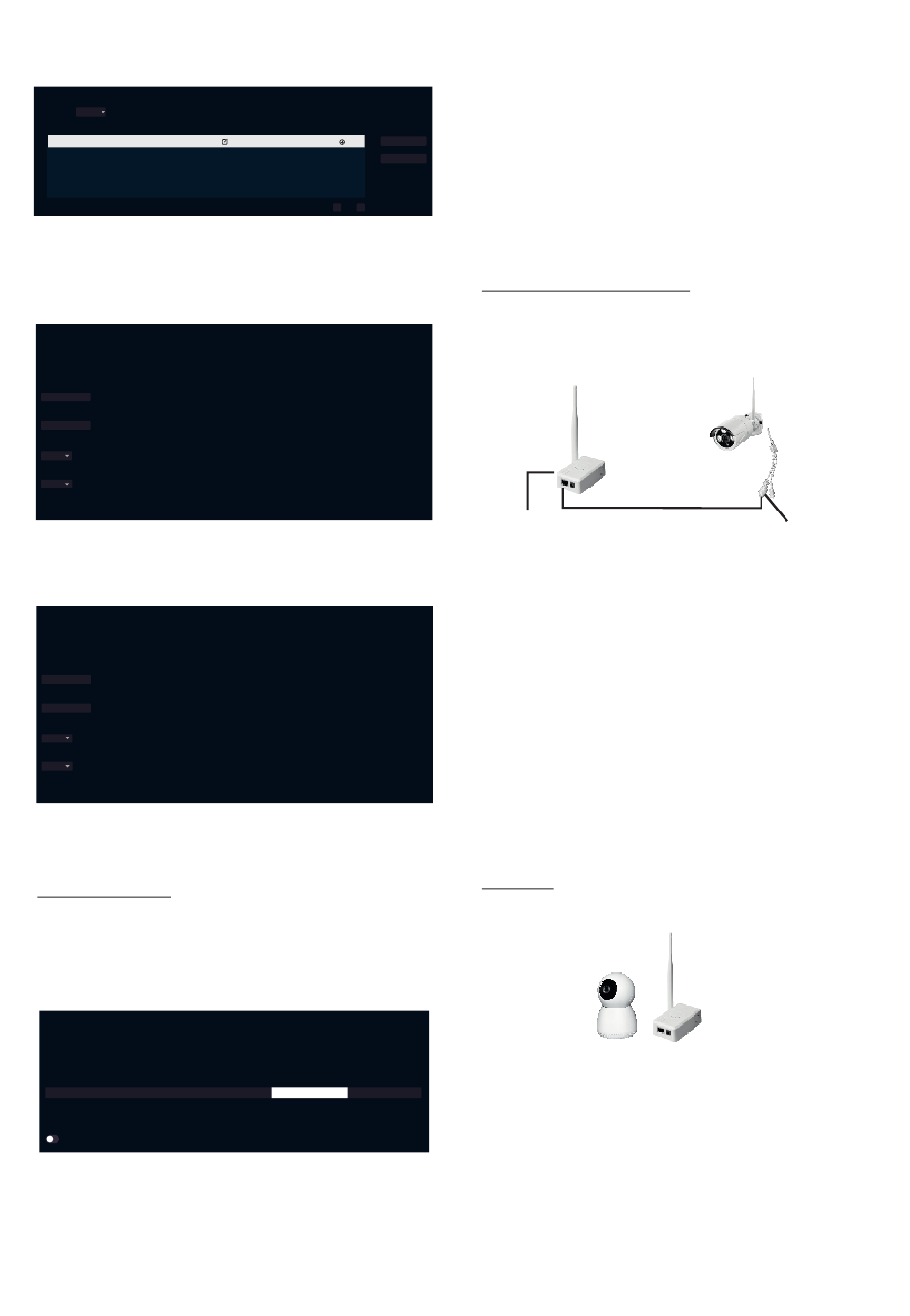

indexa WR100R Bedienungsanleitung Seite 7

! Öffnen Sie die Kanalübersicht über [Kamera hinzufügen -
Manuell] und klicken Sie auf [Suche].
! In der oberen Liste erscheint der WR100E als "REPEATER".
< Zurück
Protokoll N1
ID Gerätename IP-Adresse
1 REPEATER 192.168.178.xxx
! Durch Doppelklick auf [REPEATER] öffnet sich das Menü des
WR100E. Der Status "Keine WLAN-Verbindung" erscheint in
roter Schrift.
< Zurück
(RP2) Repeater Einstellungen
ESSID Verbindungsinformationen
IPC-A486DB1C1FDC Kanal MAC Adresse
(CH3)Kam3 a4:86:db:37:a1:a9
Passwort
44789740
WLAN-Kanal
6
Repeater-Modus
Auto
Status
Keine WLAN-Verbindung
! Klicken Sie auf [WLAN-Verbindung aufbauen]. Der Status ändert
sich zu "WLAN-Verbindung erfolgreich" in grüner Schrift.
< Zurück
(RP2) Repeater Einstellungen
ESSID Verbindungsinformationen
IPC-A486DB1C1FDC Kanal MAC Adresse
(CH3)Kam3 a4:86:db:37:a1:a9
Passwort
44789740
WLAN-Kanal
6
Repeater-Modus
Auto
Status
WLAN-Verbindung erfolgreich
! Klicken Sie auf [Zurück]. Das Netzwerkkabel kann wieder
entfernt werden.
Access Point / Repeater:
! Aktivieren Sie im Menü [Hauptmenü - Netzwerk - Repeater] die
"Auto Repeater" Funktion. Angemeldete Kameras werden dann
bei schlechter Signalstärke über den Repeater WR100E
verbunden.
< Zurück
Netwerk Einstellungen
Die Repeater-Funktion kann zwischen mehreren Kameras (max. 3 in Reihe), sowie
zwischen Kameras und System-Repeatern eingestellt und somit die Reichweite
verbessert werden. Die aktuellen Verbindungen werden in der
Verbindungsübersicht angezeigt.
Routerverbindung (LAN) Routerverbindung (WLAN)
Verbindungsübersicht
Verbindungsübersicht anzeigen
Auto Repeater
Port Protokoll Aktion
80 N1
< 1/1 <
WLAN-Verbindung aufbauen
Repeater-Informationen aktualisieren
Änderungen speichern
Signal
Nicht speichern
76
WLAN-Verbindung aufbauen
Repeater-Informationen aktualisieren
Änderungen speichern
Signal
Nicht speichern
76
WLAN NVR/Kameras Repeater RTSP
11. Kameras und WR100E am Recorder
WR100R/WR100M anmelden
11.1 Kameras am WR100E anmelden
Hinweis: Bei max. 2 Kameras kann die direkte Zuordung der Kameras
nach Anmeldung des WR100E über das Recordermenü erfolgen
Suche
(siehe Kapitel 11.4). Bei mehr als zwei Kameras, müssen die Kameras
Alle hinzufügen
wie folgt beschrieben angemeldet werden. Alternativ kann in beiden
Fällen die Auto-Repeater-Funktion verwendet werden (ab WR100R
v.3/ WR100M v.2 möglich), siehe Kapitel 11.4
WR100B/WR100D/WR120Bx
! Verbinden Sie den RJ45-LAN-Anschluss [5] des WR100E über
Netzwerkkabel mit der Kamera. Die LED am Kamera-Netzwerk-
Anschlusskabel blinkt grün.
WR100E
Sync-Taste für ca. 3 Sekunden
gedrückt halten
Halten Sie die Taste "Reset/Sync" [4] für ca. 3 Sekunden
!
gedrückt. Die LEDs 1-4 blinken.
Warten Sie einige Minuten, bis die LEDs 1-4 nicht mehr blinken.
!
Trennen Sie nun die Netzwerkkabelverbindung zwischen WR100E
!
und Kamera, die Kamera läuft nach ein paar Sekunden im WLAN-
Betrieb weiter.
Leuchtet LED1 nach 1 Minute noch nicht, führen Sie die Paarung
!
erneut durch, überprüfen Sie, ob die grüne LED am Netzwerk-
Anschlusskabel der Kamera blinkt, ob eine LAN-Verbindung
zwischen WR100E und der Kamera besteht und ob die Kamera mit
Spannung versorgt wird.
WR120SN
Platzieren Sie den WR100E direkt neben der Kamera.
!
Verbinden Sie die Kamera mit Spannung, und warten Sie, bis sie
!
sich kalibriert hat (WR120SN v.1 piept in regelmäßigen
Abständen, die Kamera WR120SN v.2 piept nicht, stattdessen
blinkt die blaue Status-LED in regelmäßigen Abständen).
Halten Sie die Taste "Reset/Sync" [4] am WR100E für ca.
!
3 Sekunden gedrückt. Die LEDs 1-4 blinken.
Warten Sie einige Minuten, bis die LEDs 1-4 nicht mehr blinken.
!
LED1 leuchtet dann entsprechend als Indikator für die erfolgreiche
7
WR100B/
WR100D/
WR120Bx
LED blinkt
grün
