Braun C 4 Technische Information Seite 9

Technische Information

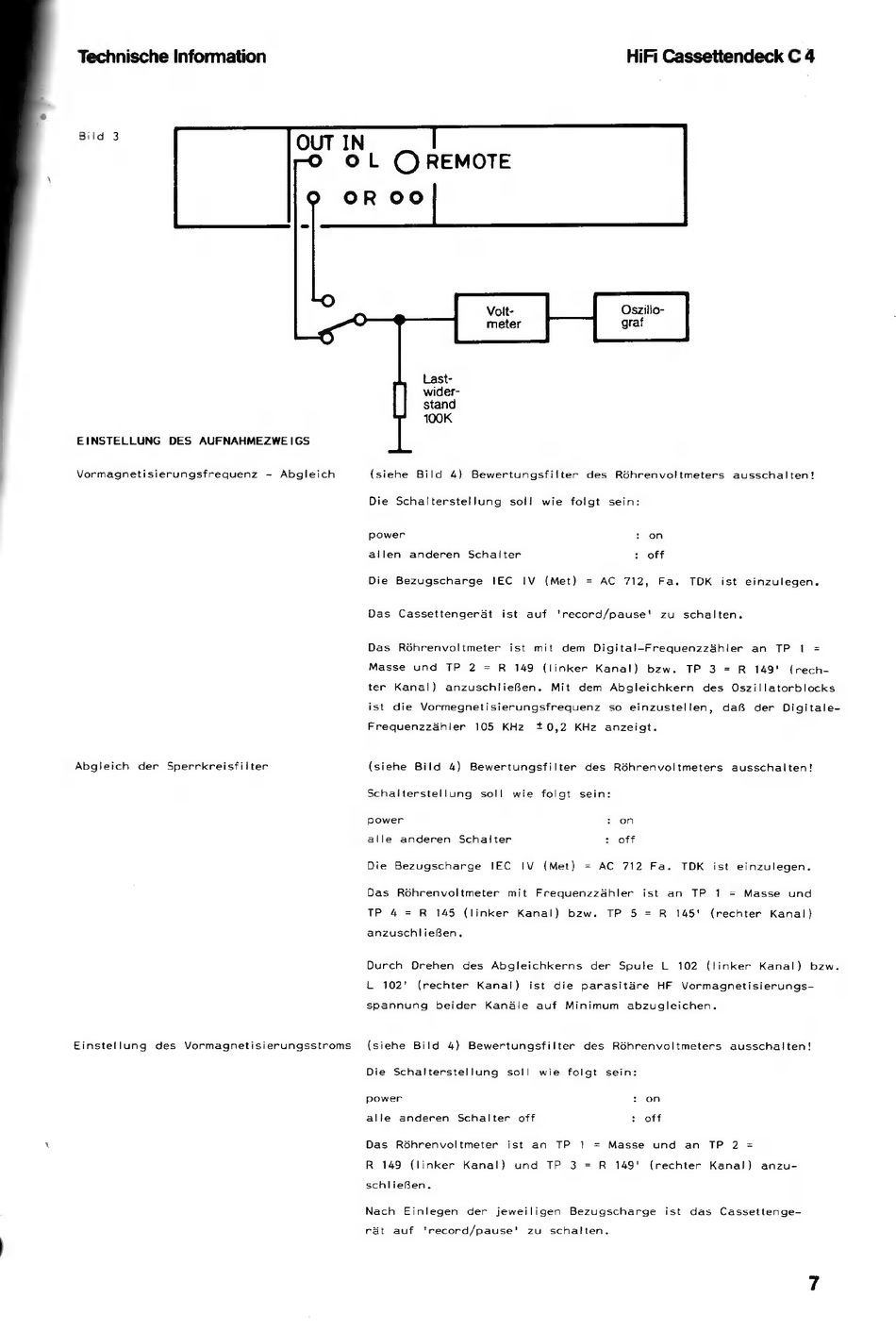

Bild 3
OUT IN
EINSTELLUNG DES AUFNAHMEZWE IGS
Vormagnetisierungsfrequenz - Abgleich
Abgleich der Sperrkreisfilter
Einstellung des Vormagnetisierungsstroms
° L O REMOTE
HiFi Cassettendeck C 4
(siehe Bild 4) Bewertungsfilter des Röhrenvoltmeters ausschalten!
Die Schalterstellung soll wie folgt sein:
power on
allen anderen Schalter off
Die Bezugscharge IEC IV (Met) = AC 712, Fa. ТОК ist einzulegen.
Das Cassettengerät ist auf 'record/pause' zu schalten.
Das Röhrenvoltmeter ist mit dem Digital-Frequenzzähler an TP 1 =
Masse und TP 2 = R 149 (linker Kanal) bzw. TP 3 = R 149'
Mit dem Abgleichkern des Oszillatorblocks
(rech-
ter Kanal) anzuschließen.
ist die Vormegnetisierungsfrequenz so einzustellen, daß der Digitale-
Frequenzzühler 105 KHz #0,2 KHz anzeigt.
(siehe Bild 4) Bewertungsfilter des Röhrenvoltmeters ausschalten!
Schalterstellung soll wie folgt sein:
power on
alle anderen Schalter off
Die Bezugscharge IEC IV (Met) = AC 712 Fa. ТОК ist einzulegen.
Das Röhrenvoltmeter mit Frequenzzähler ist an TP I = Masse und
TP & = R 145 (linker Kanal) bzw. TP 5 = R 145' (rechter Kanal)
anzuschließen,
Durch Drehen des Abgleichkerns der Spule L 102 (linker Kanal) bzw.
L 102' (rechter Kanal) ist die parasitäre HF Vormagnetisierungs-
spannung beider Kanäle auf Minimum abzugleichen.
(siehe Bild 4) Bewertungsfilter des Röhrenvoltmeters ausschalten!
Die Schalterstellung soll wie folgt sein:
power on
alle anderen Schalter off off
ist an TP 1 = Masse und an TP 2 =
und TP 3 = R 149'
Das Röhrenvoltmeter
R 149 (rechter Kanal) anzu-
(linker Kanal)
schließen.
Nach Einlegen der jeweiligen Bezugscharge ist das Cassettenge-
rät auf 'record/pause' zu schalten,
