Technische Information HiFi Cassettendeck C 4

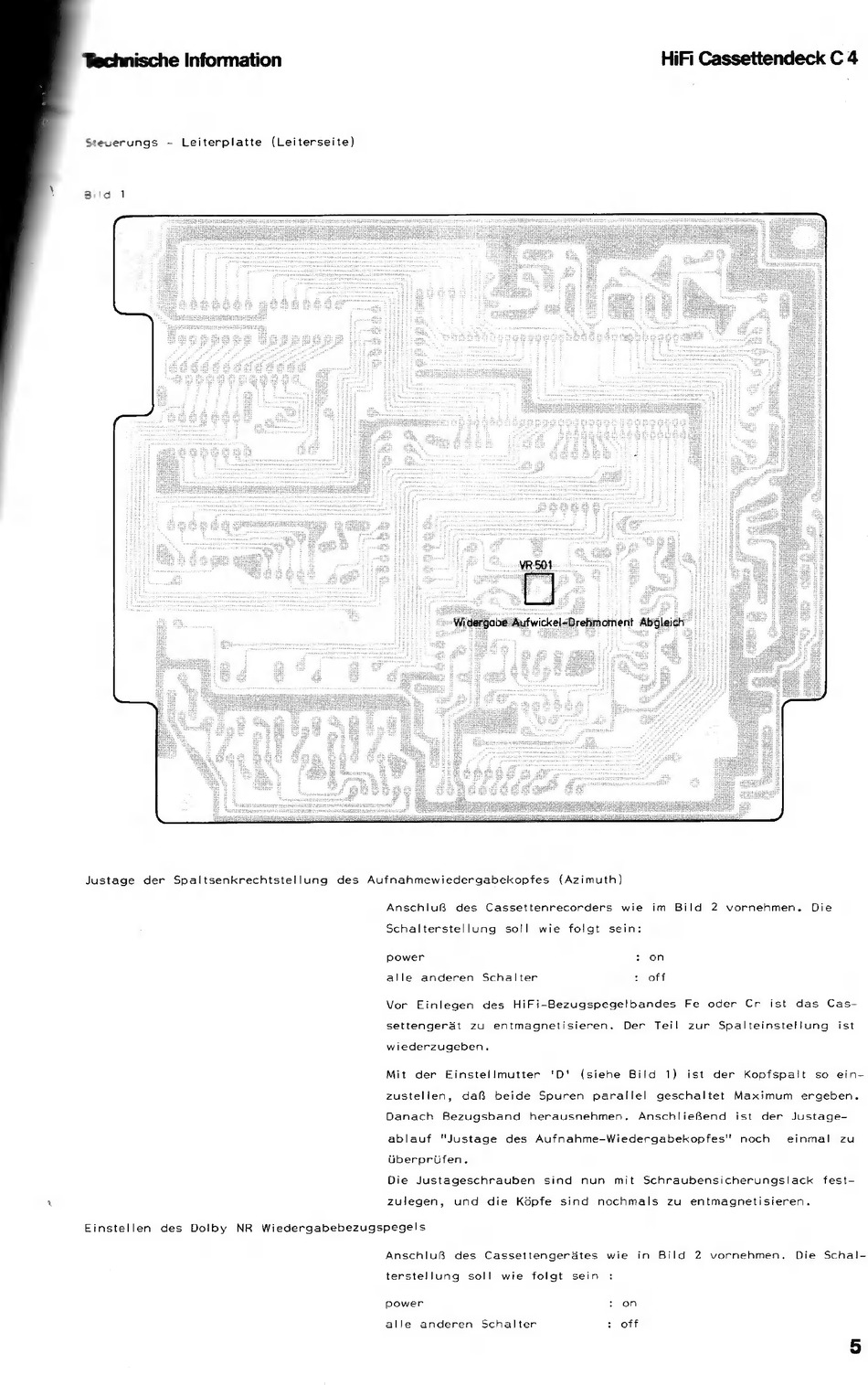

Steuerungs - Leiterplatte (Leiterseite)
Justage der Spaltsenkrechtstellung des Aufnahmewiedergabekopfes (Azimuth)
Anschluß des Cassettenrecorders wie im Bild 2 vornehmen. Die
Schalterstellung soll wie folgt sein:
power + on
alle anderen Schalter : off
Vor Einlegen des HiFi-Bezugspegelbandes Fe oder Cr ist das Cas-
settengerät zu entmagnetisieren. Der Teil zur Spalteinstellung ist
wiederzugeben.
Mit der Einstellmutter 'D' (siehe Bild 1) ist der Kopfspalt so ein-
zustellen, daß beide Spuren parallel geschaltet Maximum ergeben.
Danach Bezugsband herausnehmen. Anschließend ist der Justage-
ablauf "Justage des Aufnahme-Wiedergabekopfes" noch einmal zu
überprüfen.
Die Justageschrauben sind nun mit Schraubensicherungslack fest-
` zulegen, und die Köpfe sind nochmals zu entmagnetisieren.
Einstellen des Dolby NR Wiedergabebezugspegels
Anschluß des Cassettengerätes wie in Bild 2 vornehmen. Die Schal-
terstellung soll wie folgt sein
power ` on
alle anderen Schalter : off
