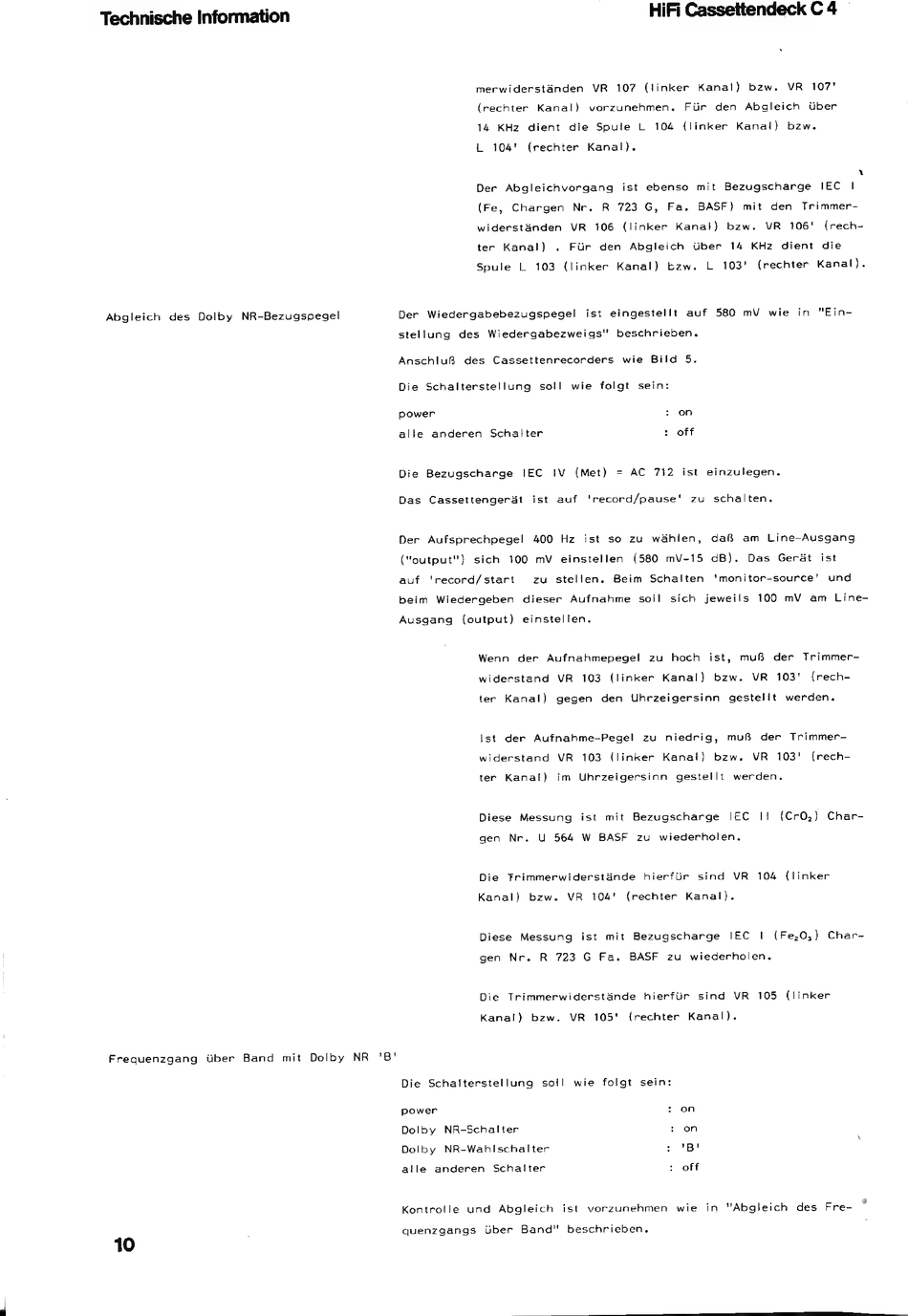

Braun C 4 Technische Information Seite 12

Abgleich des Dolby NR-Bezugspegel
Frequenzgang über Band mit Dolby NR 'B'
10
HiFi Cassettendeck C 4
merwiderständen VR 107 (linker Kanal) bzw. VR 107'
(rechter Kanal) vorzunehmen. Für den Abgleich über
14 KHz dient die Spule L 104 (linker Kanal) bzw.
L 104' (rechter Kanal).
у
Der Abgleichvorgang ist ebenso mit Bezugscharge IEC |
(Fe, Chargen Nr. R 723 G, Fa. BASF) mit den Trimmer-
widerständen VR 106 (linker Kanal) bzw. VR 106' (rech-
ter Kanal) . Für den Abgleich über 14 KHz dient die
Spule L 103
(linker Kanal)
bzw. L
103' (rechter
Kanal).
Der Wiedergabebezugspegel ist eingestellt auf 580 mV wie in "Ein-
stellung des Wiedergabezweigs" beschrieben.
Anschluß des Cassettenrecorders wie Bild 5.
Die Schalterstellung soll wie folgt sein:
power : on
alle anderen Schalter : off
Die Bezugscharge IEC IV (Met) = AC 712 ist einzulegen.
Das Cassettengerät ist auf 'record/pause' zu schalten.
Der Aufsprechpegel 400 Hz ist so zu wählen, daß am Line-Ausgang
("output") sich 100 mV einstellen (580 mV-15 dB). Das Gerät ist
auf 'record/start zu stellen. Beim Schalten 'monitor-source' und
beim Wiedergeben dieser Aufnahme soll sich jeweils 100 mV am Line-
Ausgang (output) einstellen.
Wenn der Aufnahmepegel zu hoch ist, muß der Trimmer-
widerstand VR 103 (linker Kanal) bzw. VR 103' (rech-
ter Kanal) gegen den Uhrzeigersinn gestellt werden.
Ist der Aufnahme-Pegel zu niedrig, muß der Trimmer-
widerstand VR 103 (linker Kanal) bzw. VR 103' (rech-
ter Kanal) im Uhrzeigersinn gestellt werden.
Diese Messung ist mit Bezugscharge IEC || (CrO;) Char-
gen Nr. U 564 W BASF zu wiederholen.
Die Frimmerwiderstände hierfür sind VR 104 (linker
Kanal) bzw. VR 104' (rechter Kanal).
Diese Messung ist mit Bezugscharge IEC | (Fe;0,) Char-
gen Nr. R 723 G Fa. BASF zu wiederholen.
Die Trimmerwiderstünde hierfür sind VR 105 (linker
Kanal) bzw. VR 105' (rechter Kanal).
Die Schalterstellung soll wie folgt sein:
power : on
Dolby NR-Schalter : on
Dolby NR-Wahlschalter s В"
alle anderen Schalter : о
e
Kontrolle und Abgleich ist vorzunehmen wie in "Abgleich des Fre-
quenzgangs über Вапа" beschrieben.
