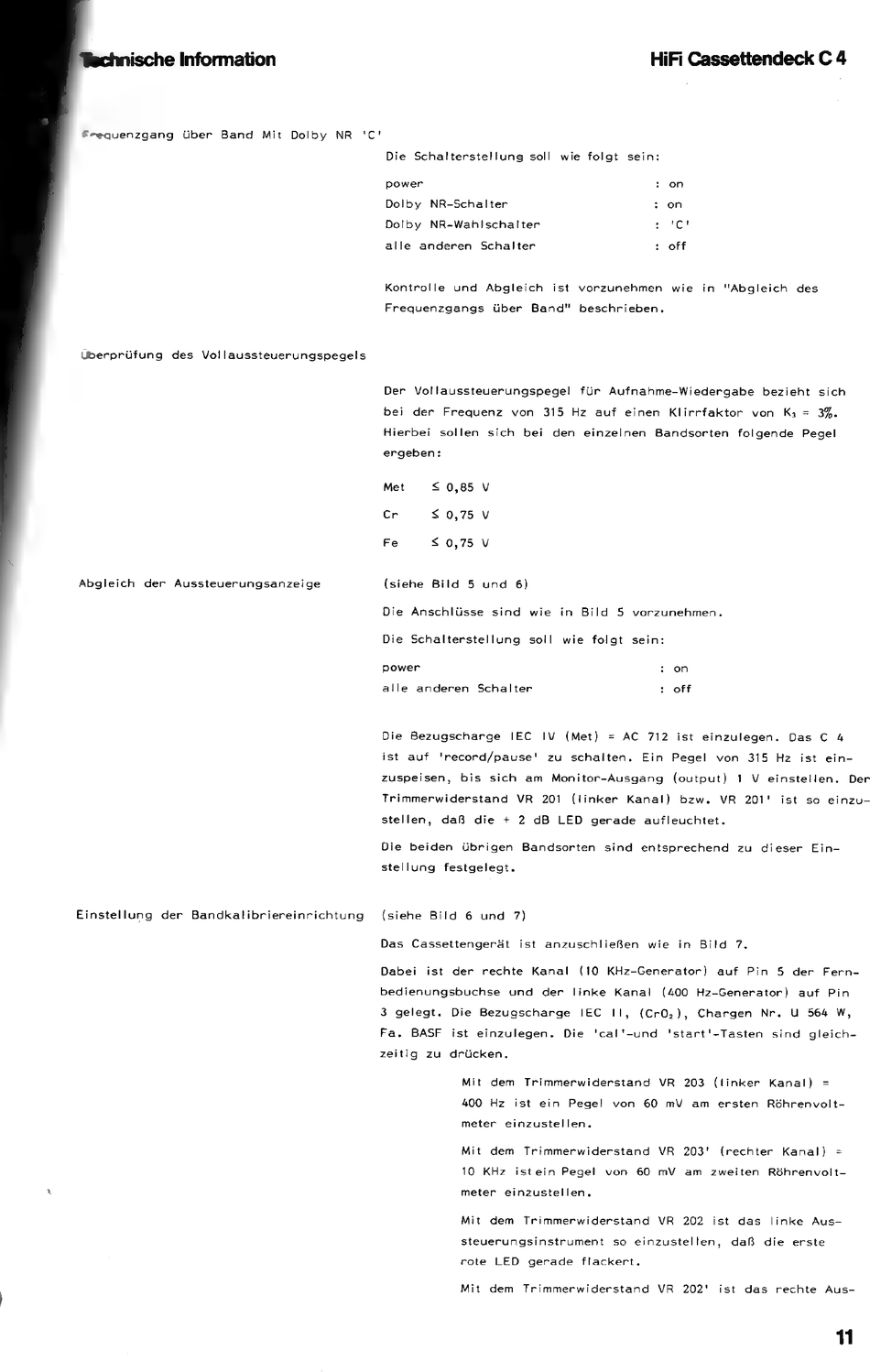

Braun C 4 Technische Information Seite 13

@reauenzgang über Band Mit Dolby NR 'C'
Überprüfung des Vollaussteuerungspegels
Abgleich der Aussteuerungsanzeige
Einstellung der Bandkalibriereinrichtung
HiFi Cassettendeck C 4
Die Schalterstellung soll wie folgt sein:
power : on
Dolby NR-Schalter t on
Dolby NR-Wahlschalter got
alle anderen Schalter : off
Kontrolle und Abgleich ist vorzunehmen wie in "Abgleich des
Frequenzgangs über Band" beschrieben.
Der Vollaussteuerungspegel für Aufnahme-Wiedergabe bezieht sich
bei der Frequenz von 315 Hz auf einen Klirrfaktor von K, = 3%.
Hierbei sollen sich bei den einzelnen Bandsorten folgende Pegel
ergeben:
Met < 0,85 V
Cr < 0,75 V
Fe < 0,75 V
(siehe Bild 5 und 6)
Die Anschlüsse sind wie in Bild 5 vorzunehmen.
Die Schalterstellung soll wie folgt sein:
power : on
alle anderen Schalter : off
Die Bezugscharge IEC IV (Met) = AC 712 ist einzulegen. Das C 4
ist auf 'record/pause' zu schalten. Ein Pegel von 315 Hz ist ein-
zuspeisen, bis sich am Monitor-Ausgang (output) 1 V einstellen. Der
Trimmerwiderstand VR 201 (linker Kanal) bzw. VR 201' ist so einzu-
stellen, dañ die + 2 dB LED gerade aufleuchtet.
Die beiden übrigen Bandsorten sind entsprechend zu dieser Ein-
stellung festgelegt.
(siehe Bild 6 und 7)
Das Cassettengerät ist anzuschließen wie in Bild 7.
Dabei ist der rechte Kanal (10 KHz-Generator) auf Pin 5 der Fern-
bedienungsbuchse und der linke Kanal (400 Hz-Generator) auf Pin
3 gelegt. Die Bezugscharge IEC 11, (CrO;), Chargen Nr. U 564 W,
Fa. BASF ist einzulegen. Die 'cal'-und 'start'-Tasten sind gleich-
zeitig zu drücken.
Mit dem Trimmerwiderstand VR 203 (linker Kanal) -
400 Hz ist ein Pegel von 60 mV am ersten Róhrenvolt-
meter einzustellen.
Mit dem Trimmerwiderstand VR 203' (rechter Kanal) =
10 KHz istein Pegel von 60 mV am zweiten Röhrenvolt-
meter einzustellen.
Mit dem Trimmerwiderstand VR 202 ist das linke Aus-
steuerungsinstrument so einzustellen, daß die erste
rote LED gerade flackert.
Mit dem Trimmerwiderstand VR 202' ist das rechte Aus-
11
