14 | DL20 IC und DL21 IC
Montage der Füße
Aufgesetzt oder eingelassen
Die Bodenplatte hat vier M6- und zwei M8-Gewindebohrungen.
1� Befestigen Sie den Schreibtischfuß mit vier M6- oder zwei M8-Schrauben mit den folgenden
Spezifikationen am unteren Ende der Säule:
Qualität:
Mindestfestigkeit 8.8
Länge:
min. 10 mm (plus Fußdicke);
max. 16 mm (plus Fußdicke) für M6
max. 14 mm (plus Fußdicke) für M8
2� Ziehen Sie die Schrauben fest an (Drehmoment: max. 10 Nm).
Die Löcher im Fuß müssen ausreichend größer als ø6/ø8 sein, damit die Schraubenköpfe vollständig
in den Fuß eingeschraubt werden können.

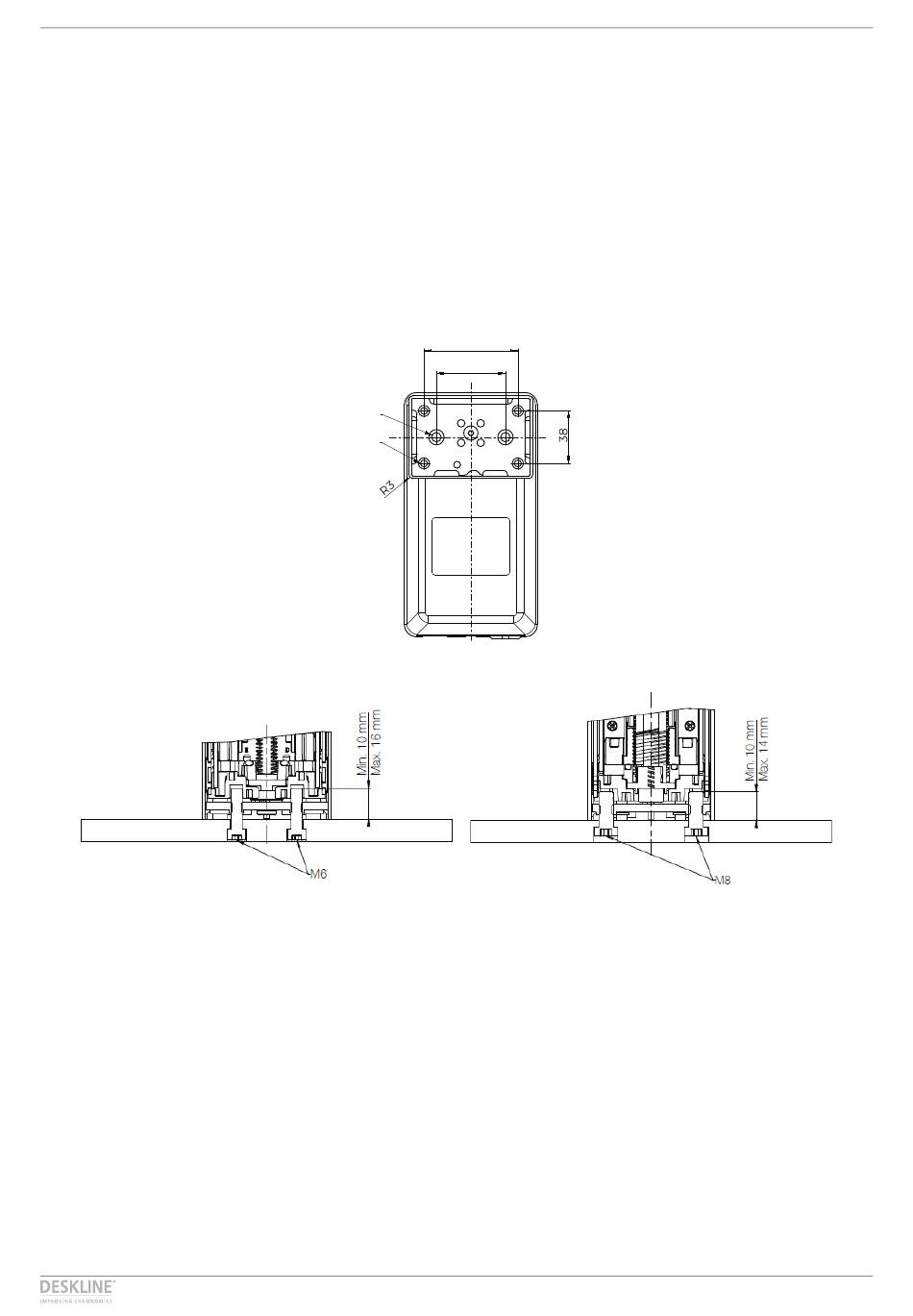

Abbildung 4 Säule unten am Schreibtischfuß montiert (links: M6; rechts: M8)
68
50
2xM8
4xM6
Abbildung 3 Bodenplatte
