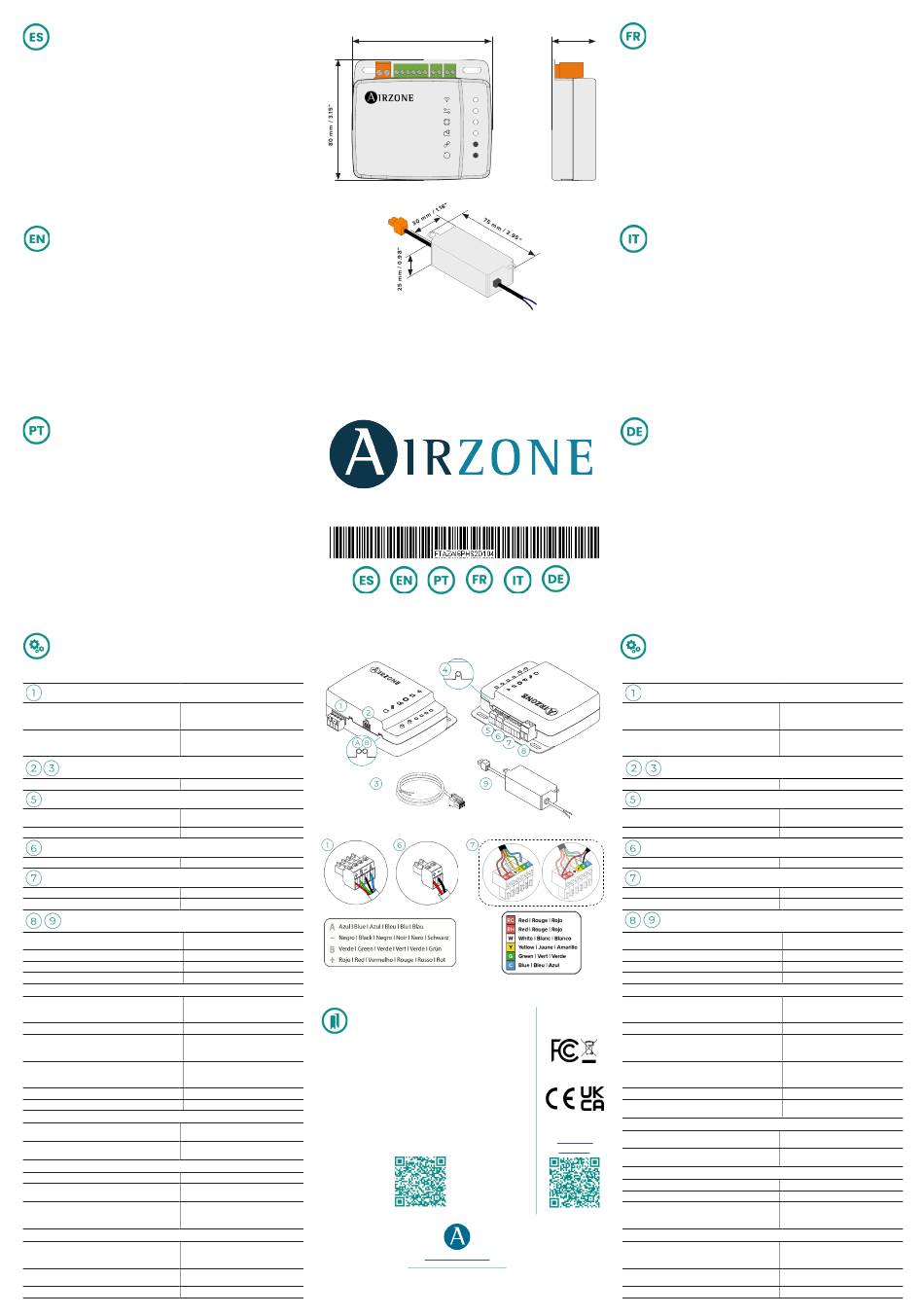

Airzone AZAI6WSPHS2 Kurzanleitung

AIDOO PRO HISENSE VRF
Dispositivo para la gestión e integración de equipos de forma remota mediante
servicios Cloud. Control a través de la App "Airzone Cloud" (disponible para iOS y
Android). Conexión inalámbrica a red mediante Wi-Fi Dual (2.4/5 GHz). Alimentación
mediante fuente externa suministrada. Funcionalidades:
•
Control del equipo y detección de errores de la unidad.
•
Entrada digital configurable para detección de ventana abierta o presencia.
•
Control de calor auxiliar y bloqueo de fuentes de calor.
•
Cambio automático de modo de funcionamiento con ajuste de dos
temperaturas de consigna.
•
Limitación de temperaturas para modos frío y calor.
•
Programaciones horarias de estado, temperatura, modo y velocidad.
•
Integración Cloud y/o cableada con termostatos inteligentes de terceros (3PI).
•
Integración mediante: Modbus RTU/TCP o BACnet MS-TP/IP, termostato
Airzone, termostato Lutron Palladiom, AirQ Box y AirQ Sensor.
•
Servicios de integración API local y API Cloud, multicast mDNS.
AIDOO PRO HISENSE VRF
Device to manage and integrate units remotely from the Cloud. Online control
with the "Airzone Cloud" App (available for iOS and Android). Wireless Dual Wi-Fi
connection (2.4/5 GHz). Self-powered by external power supply provided. Features:
•
Unit control and error detection.
•
Configurable digital input for open window detection or occupancy presence.
•
Auxiliary heat control and heat source locking.
•
Automatic change of the operation mode with the adjustment of two set-point
temperatures.
•
Temperature limitation for cooling and heating modes.
•
Status, temperature, mode and speed time schedules.
•
Cloud and/or wired integration with third-party smart thermostats (3PI).
•
Integration: Modbus RTU/TCP or BACnet MS-TP/IP, Airzone thermostat, Lutron
Palladiom thermostat, AirQ Box and AirQ Sensor.
•
Local API and Cloud API integration services, mDNS multicast.
AIDOO PRO HISENSE VRF
Dispositivo para a gestão e integração de equipamento remotamente através da
Cloud. Controlo através do App "Airzone Cloud" (disponível para iOS e Android).
Conexão sem fios à rede por Wi-Fi Dual (2.4/5 GHz). Alimentação própria através de
fonte de alimentação externa fornecida. Funcionalidades:
•
Controlo da unidade e deteção de erros da unidade.
•
Entrada digital configurável para deteção de janela aberta ou presença.
•
Controlo do calor auxiliar e bloqueio das fontes de calor.
•
Troca automática de modo de funcionamento com ajuste das duas
temperaturas de referência.
•
Limitação de temperaturas para os modos frio e calor.
•
Programações temporizadas de estado, temperatura, modo e velocidade.
•
Integração Cloud e/ou por cabos com termostatos inteligentes de terceiros (3PI).
•
Integração mediante: Modbus RTU/TCP o BACnet MS-TP/IP, termostato Airzone,
termostato Lutron Palladiom, AirQ Box e AirQ Sensor.
•
Serviços de integração API local e API cloud, multicast mDNS.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Puerto RS485 / RS485 Port / Porta RS485
Protocolo de comunicaciones RS-485
Communication protocol BACnet MS-TP
Protocolo de comunicação Par – 19200 bps
Cable apantallado y trenzado 2 x 0.22 + 1 x 0.5 mm
Shielded twisted pair AWG 23 – 2 wired + AWG 20 – 1 wired
Cabo blindado e trançado Min: 0.2 mm
Conexión con unidad interior / Connection to
indoor unit / Conexão ao equipamento
Distancia máx. / Max. distance / Distância máx. 10 m (32.8 ft)
Entrada digital / Digital input / Entrada digital
Libre de tensión / Voltage-free
Estado / State / Estado
Livre de tensão
Distancia máx. / Max. distance / Distância máx. 10 m (32.8 ft)
Salida de relé / Relay output / Saída de relé
V max / I max 12 V / 1 A
3PTI Bus
Nº de pines / Nº of pins / Nº de pinos 6 (RC, RH, W, Y, G, C)
Distancia máx. / Max. distance / Distância máx. 2.5 m (8.2 ft)
Alimentación y consumo / Power supply and
consumption / Alimentaçao e consumo
Tipo de alimentación / Type of power supply
Vdc
Tipo de alimentação
V in 12 - 16 V
V max / I max 18 V /
Consumo / Consumption / Consumo 1.08 W
WI-FI
Protocolo WI-FI – CERTIFIED TM
Protocol 802.11a/b/g/n/ac
Protocolo (802.11n up to 150 Mbps)
Modelo / Model / Modelo LBEE5HY1MW
Frecuencia de comunicación
2.4 GHz (max. 150 Mbps)
Communication frequency
5 GHz (max. 433 Mbps)
Frequência de comunicação
Potencia máxima - Potencia de antena
Maximum power - Antenna power 19.5 dBm
Potência máxima - Potência da antena
Sensibilidad / Sensitivity / Sensibilidade - 82 dBm
Dirección IP / IP address / Endereço IP DHCP
Bluetooth
Bluetooth v5.0 EDR and BLE
Protocolo / Protocol / Protocolo
specification
Clase Bluetooth / Bluetooth class Class-1, class-2 and class-3
Classe Bluetooth transmitter
Temp. operativas / Operating temp. / Temp. de operaçao
Almacenaje / Storage / Armazenamento - 20 ... 70 ºC (- 4 ... 158 ºF)
Funcionamiento / Operation
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento
5 ... 90 %
Operating humidity range
(non-condensing)
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Altura máxima de funcionamiento
Maximum operating height 2000 m (6561.68 ft)
Altura máxima de funcionamento
Grado de protección / Protection class
IP 41
Grau de proteção
Peso / Weight / Peso 130 g (0.29 lb)
2
/ Máx: 1.5 mm
2 2
2 A
FCC / ISED
(ES) Este dispositivo cumple con FCC / ISED regulatory
notices.
(EN) This device complies with FCC / ISED regulatory notices.
(PT) Este dispositivo está em conformidade com os avisos
normativos FCC / ISED.
(FR) Ce dispositif est conforme aux avis réglementaires de la
FCC / ISED de l'ISDE regulatory notices.
(IT) Questo dispositivo
regolamentari FCC / ISED.
(DE) Dieses Gerät entspricht den FCC / ISED Bestimmungen.
29 mm / 1.14"
92 mm / 3.62"
AZAI6WSPHS2
AZAI6WSP
Contains FCC ID: VPYLBEE5hY1MW
Contains IC: 772C-LBEE5hY1MW
AZPV8WIRE10
2.5 m (8.2 ft) / 6x0.2 mm 2
è conforme alle normative
Digital UK
PSTI SOC
airzonecontrol.com
Marie Curie, 21
29590 Málaga, Spain
AIDOO PRO HISENSE VRF
Dispositif pour la gestion et l'intégration à distance d'unités, grâce aux services de
Cloud. Contrôle via l'application « Airzone Cloud » (disponible sur iOS et Android).
Accès sans fil au réseau via Wi-Fi Dual (2.4/5 GHz). Alimentation propre via le bloc
d'alimentation externe fourni. Fonctionnalités :
•
Contrôle du dispositif et détection des erreurs de l'unité.
•
Entrées numériques configurables pour la détection de fenêtres ouvertes ou de
présence.
•
Contrôle du chauffage auxiliaire et blocage des sources de chaleur.
•
Basculement automatique de mode de fonctionnement et réglage des deux
températures de consigne.
•
Limitation des températures pour les modes refroidissement et chauffage.
•
Programmations horaires de l'état, de la température, des modes et de la vitesse.
•
Intégration Cloud et/ou câblée avec thermostats intelligents de tiers (3PI).
•
Intégration via: Modbus RTU/TCP ou BACnet MS-TP/IP, thermostat Airzone,
thermostat Lutron Palladiom, AirQ Box et AirQ Sensor.
•
Services d'intégration API locale et API Cloud, multicast mDNS.
AIDOO PRO HISENSE VRF
Dispositivo per la gestione e l'integrazione di unità in remoto mediante servizi
Cloud. Controllo mediante l'App "Airzone Cloud" (disponibile per iOS e Android).
Connessione alla rete Wi-Fi Dual (2.4/5 GHz). Alimentazione propria tramite
alimentatore esterno in dotazione. Funzionalità:
•
Controllo dell'unità e rilevamento degli errori dell'unità.
•
Ingresso digitale configurabile per il rilevamento di finestra aperta o presenza.
•
Controllo del caldo ausiliare e blocco delle fonti di calore.
•
Cambio automatico del modo di funzionamento con regolazione di due
temperature impostate.
•
Limitazione delle temperature per i modi Freddo e Caldo.
•
Programmazioni orarie di stato, temperatura, modo e velocità.
•
Integrazione Cloud e/o cablata con termostati intelligenti di terzi (3PI).
•
Integrazione tramite: Modbus RTU/TCP o BACnet MS-TP/IP, termostato Airzone,
termostato Lutron Palladiom, AirQ Box e AirQ Sensor.
•
Servizi di integrazione API locale e API Cloud, mDNS multicast.
AIDOO PRO HISENSE VRF
Gerät zur Fernverwaltung und Integration
Dienste. Steuerung über die App „Airzone Cloud" (verfügbar für iOS und
Android). Funkverbindung mit dem Netz über WLAN (2,4/5 GHz). Eigene
Spannungsversorgung über mitgeliefertes externes Netzteil. Funktionen:
•
Kontrolle des Geräts und Fehlererkennung am Klimagerät.
•
Konfigurierbarer Digitaleingang für die Erkennung von offenen Fenstern oder
Personenpräsenz.
•
Steuerung der Zusatzheizung und Sperrung von Wärmequellen.
•
Automatische Betriebsartenumschaltung mit
Solltemperaturen.
•
Temperaturbegrenzung im Heiz- und Kühlbetrieb.
•
Zeitprogrammierungen von Status, Temperatur, Modus und Geschwindigkeit.
•
Integration über Cloud oder Kabel von intelligenten Drittanbieter-Thermostaten (3PI).
•
Integration über: Modbus RTU/TCP oder BACnet MS-TP/IP, Airzone-Thermostat,
Lutron Palladiom-Thermostat, AirQ Box und AirQ Sensor.
•
Integrationsmöglichkeiten über API Local und API Cloud, Multicast mDNS.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Port RS485 / Porta RS485 / RS485-Port
Protocole de communication RS-485
Protocollo di comunicazione BACnet MS-TP
Kommunikationsprotokoll Par – 19200 bps
Câble torsadé et blindé 2 x 0.22 + 1 x 0.5 mm
Cavo twistato e schermato AWG 23 – 2 wired + AWG 20 – 1 wired
Abgeschirmtes Kabel und umflochten Min: 0.2 mm
Connexion avec l'unité intérieur/ Collegamento
all'unità interna / Anschluss an das Innengerät
Distance max. / Distanza mass. / Max. Entfernung 10 m (32.8 ft)
Entrée numérique / Input digitale / Digitale Eingabe
Libre de tension / Libere da
État / Stato / Zustand
tensione / Spannungsfrei
Distance max. / Distanza mass. / Max. Entfernung 10 m (32.8 ft)
Sortie relais / Uscita a relè / Relaisausgang
V max / I max 12 V / 1 A
3PTI Bus
Nº de broches / Nº di pin / Anzahl der Pins 6 (RC, RH, W, Y, G, C)
Distance max. / Distanza mass. / Max. Entfernung 2.5 m (8.2 ft)
Alimentation et consommation / Alimentazione
e consumo / Stromversorgung und Verbrauch
Type d'alimentation / Tipo di alimentazione
Vdc
Versorgungsart
V in 12 - 16 V
V max / I max 18 V /
Consommation / Consumo / Leistungsaufnahme 1.08 W
WI-FI
Protocole WI-FI – CERTIFIED TM
Protocollo 802.11a/b/g/n/ac
Protokoll (802.11n up to 150 Mbps)
Modèle / Modello / Modell LBEE5HY1MW
Fréquence de communication
2.4 GHz (max. 150 Mbps)
Frequenza di comunicazione
5 GHz (max. 433 Mbps)
Kommunikationsfrequenz
Force maximale - Force de l'antenne
Massima potenza - Potenza d'antenna 19.5 dBm
Maximalleistung - Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit - 82 dBm
Adressage IP / Indirizzamento IP
DHCP
Standard-IP-Adressierung
Bluetooth
Bluetooth v5.0 EDR and BLE
Protocole / Protocollo / Protokoll
specification
Catégorie Bluetooth / Classe Bluetooth Class-1, class-2 and class-3
Bluetooth Klasse transmitter
Temp. opérative / Termp. operative / Betriebstemperaturen
De stockage / Stoccaggio / Lagerung - 20 ... 70 ºC (- 4 ... 158 ºF)
De fonctionnement / Funzionamento / Betrieb 0 ... 45 ºC (32 ... 113 ºF)
Plage d'humidité de fonctionnement
5 ... 90 %
Rango di umidità di funzionamento
(non-condensing)
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Hauteur maximale de fonctionnement
Altezza massima di funzionamento 2000 m (6561.68 ft)
Maximale Betriebshöhe
Degré de protection / Grado di protezione
IP 41
Schutzklasse
Poids / Peso / Gewicht 130 g (0.29 lb)
von Geräten über Cloud-
Einstellung von zwei
2
/ Máx: 1.5 mm
2 2
2 A
