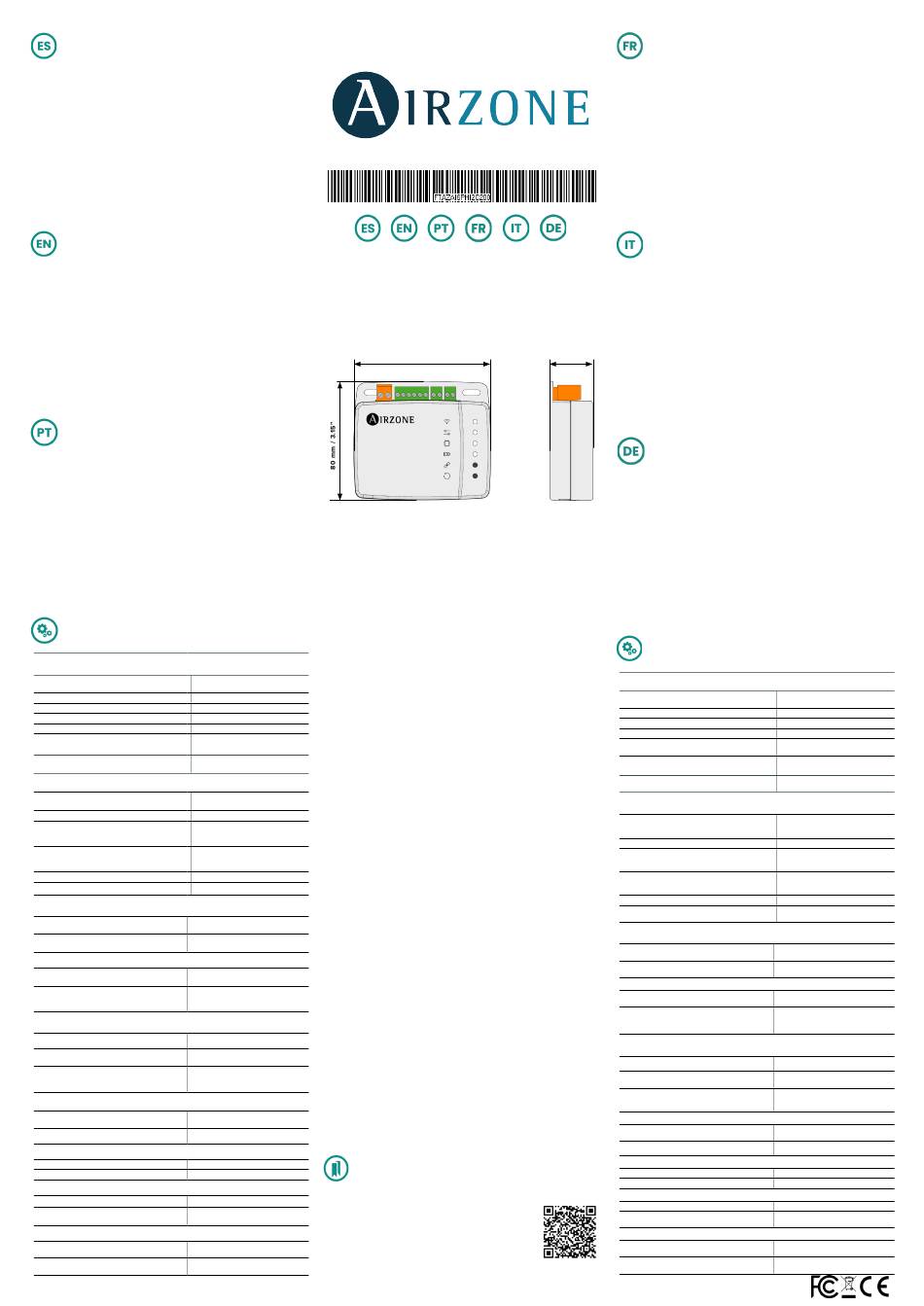

AIDOO PRO CONTROL WI-FI HITACHI RAD
Dispositivo para la gestión e integración de equipos de forma remota mediante
servicios Cloud. Control a través de la App "Airzone Cloud" (disponible para iOS y
Android). Conexión inalámbrica a red mediante Wi-Fi. Alimentación mediante
fuente externa suministrada. Funcionalidades:
•
Control de los distintos parámetros del equipo.
•
Comunicaciones mediante Wi-Fi Dual (2.4/5 GHz).
•
Posibilidad de integración mediante API Local y API Cloud.
•
Detección de errores durante la comunicación.
•
Programación horaria de temperatura y modo de funcionamiento.
•
Multiusuario y multisesión.
•
Puerto para la integración mediante protocolo Modbus/BACnet.
•
Integración Cloud y/o conexión con termostatos inteligentes de terceros (3PTI).
•
Entrada y salida paro-marcha.
•
Cambio de modo automático.
•
Límites de temperatura para frío y calor.
Para más información de nuestros productos diríjase a airzonecontrol.com
AIDOO PRO HITACHI RAD WI-FI CONTROLLER
Device to manage and integrate units remotely from the Cloud. Online control with
the "Airzone Cloud" App (available for iOS and Android). Wireless Wi-Fi connection.
Self-powered by external power supply provided. Features:
•
Control of the parameters of the unit.
•
Dual Wi-FI communications (2.4/5 GHz).
•
Possibility of integration via Local API and Cloud API.
•
Communication errors detection.
•
Temperature and operating mode time schedules.
•
Multi-user and multi-session.
•
Port for integration via Modbus/BACnet protocol.
•
Cloud and/or third party smart thermostat integrations (3PTI).
•
On/Off output and input.
•
Automatic mode change.
•
Temperature limits for hot and cold.
For further information about our products, go to airzonecontrol.com
CONTROLO AIDOO PRO WI-FI HITACHI RAD
Dispositivo para a gestão e integração de equipamento remotamente através da
Cloud. Controlo através do App "Airzone Cloud" (disponível para iOS e Android).
Conexão sem fios à rede por Wi-Fi. Alimentação própria através de fonte de
alimentação externa fornecida. Funcionalidades:
•
Controlo dos diferentes parâmetros do equipamento.
•
Comunicações Wi-Fi Dual (2.4/5 GHz) .
•
Possibilidade de integração via Local API e Cloud API.
•
Deteção de erros durante a comunicação.
•
Programação horária de temperatura e modo de funcionamento.
•
Multiusuário e multisessão.
•
Porta para a integração através do protocolo Modbus/BACnet.
•
Nuvem e / ou integrações de termostato inteligente de terceiros (3PTI).
•
Saída e entrada liga / desliga.
•
Troca de modo automático.
•
Limites de temperatura para quente e frio.
Para obter mais informações sobre nossos produtos, consulte airzonecontrol.com
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Conexión con unidad interior / Connection to indoor unit
Conexão ao equipamento
Tipo de alimentación / Type of power supply /
Vdc
Tipo de alimentação
V max 18 V
I max 2 A
V in 12 - 16 V
Consumo / Consumption / Consumo Conector Hitachi RAD 1.85 W
Hitachi RAD connector
Conector Hitachi RAD
Tipo de cable / Type of cable / Tipo de cabo
Longitud del cable / Wire length /
2.5 m (8.2 ft)
Comprimento do cabo
Comunicaciones WI-FI / WI-FI Communication / Comunicação WI-FI
WI-FI – CERTIFIED TM
Protocolo / Protocol / Protocolo
802.11a/b/g/n/ac
Modelo / Model / Modelo LBEE5HY1MW
Frecuencia de comunicación /
2.4 GHz (max. 150 Mbps)
Communication frequency /
5 GHz (max. 433 Mbps)
Frequência de comunicação
Potencia máxima - Potencia de antena /
Maximum power - Antenna power / 19.5 dBm
Potência máxima - Potência da antena
Sensibilidad / Sensitivity / Sensibilidade - 82 dBm
Dirección IP / IP address / Endereço IP DHCP
Comunicaciones Bluetooth / Bluetooth Communication /
Comunicação Bluetooth
Bluetooth v5.0 EDR and BLE
Protocolo / Protocol / Protocolo
specification
Clase Bluetooth / Bluetooth class / Classe Class-1, class-2 and class-3
Bluetooth transmitter
Puerto RS485 / RS485 Port / Porta RS485
Cable apantallado y trenzado / Shielded 2 x 0.22 + 2 x 0.5 mm2 (AWG 23 – 2
twisted pair / Cabo blindado e trançado wired + AWG 20 – 2 wired)
RS-485
Protocolo de comunicaciones /Communi-
BACnet MS-TP
cation protocol / Protocolo de comunicação
Par – 19200 bps
Temperaturas operativas / Operating temperatures
Temperatura de operaçao
Almacenaje / Storage / Armazenamento - 20 ... 70 ºC (- 4 ... 158 ºF)
Funcionamiento / Operation /
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento /
5 ... 90 %
Operating humidity rango /
(non-condensing)
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class /
IP 41
Grau de proteção
Peso / Weight / Peso 130 g (0.29 lb)
Salida de relé / Relay output / Saída de relé
V max 12 V
I max 1 A
3PTI Bus
Nº de pines / Nº of pins / Nº de pinos 6
Longitud del cable / wire length / long del
2.5 m (8.2 ft)
cabo
Entrada digital / Digital input / Entrada digital
Libre de tensión / Voltage-free /
Estado / State / Estado
Livre de tensão
Distancia máxima / Maximum distance /
10 m (32.8 ft)
Distância máxima
AZAI6WSPHI2
AZAI6WSPxxx
Contains FCC ID: VPYLBEE5hY1MW
Contains IC: 772C-LBEE5hY1MW
92 mm / 3.62"
FCC / ISED
(ES) Este dispositivo cumple con FCC / ISED regulatory notices.
(EN) This device complies with FCC / ISED regulatory notices.
(PT) Este dispositivo está em conformidade com os avisos
normativos FCC / ISED.
(FR) Ce dispositif est conforme aux avis réglementaires de la
FCC / ISED de l'ISDE regulatory notices.
(IT) Questo dispositivo è conforme alle normative regolamentari
FCC / ISED.
(DE) Dieses Gerät entspricht den FCC / ISED Bestimmungen.
AIDOO PRO CONTRÔLE WI-FI HITACHI RAD
Dispositif pour la gestion et l'intégration à distance d'unités, grâce aux services de
Cloud. Contrôle via l'application « Airzone Cloud » (disponible sur iOS et Android).
Accès sans fil au réseau via Wi-Fi. Alimentation propre via le bloc d'alimentation
externe fourni. Fonctionnalités :
•
Contrôle des différents paramètres de l'unité.
•
Communications via Wi-Fi Dual (2.4/5 GHz)
•
Possibilité d'integration via API Locale et API Cloud.
•
Détection d'erreurs durant la communication.
•
Programmation horaire de la température et du mode de fonctionnement.
•
Multi-utilisateur et multisession.
•
Port pour l'intégration via le protocole Modbus/BACnet.
•
Intégration cloud et / ou connexion avec thermostat intelligent tiers (3PTI).
•
Sortie et entrée marche / arrêt.
•
Changement de mode automatique.
•
Limites de température pour le chaud et le froid.
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page
airzonecontrol.com
CONTROLLO AIDOO PRO WI-FI HITACHI RAD
Dispositivo per la gestione e l'integrazione di unità in remoto mediante servizi
Cloud. Controllo mediante l'App "Airzone Cloud" (disponibile per iOS e Android).
Connessione alla rete Wi-Fi. Alimentazione propria tramite alimentatore esterno in
dotazione. Funzionalità:
•
Controllo dei diversi parametri dell'unità.
•
Comunicazione Wi-Fi Dual (2.4/5 GHz).
•
Possibilità d'integrazione tramite API Locale e Cloud API.
•
Rilevamento di errori durante la comunicazione.
•
Programmazione oraria di temperatura e modo di funzionamento.
•
Multiutente e multisessione.
29 mm / 1.14"
•
Porta per l'integrazione mediante protocollo Modbus/BACnet.
•
Integrazioni di termostati intelligenti cloud e / o di terze parti (3PTI).
•
Uscita e ingresso On / Off.
•
Cambio automatico di modo.
•
Limiti di temperatura per caldo e freddo.
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato
airzonecontrol.com
AIDOO PRO HITACHI RAD WI-FI CONTROLLER
Gerät zur Fernverwaltung und Integration von Geräten über Cloud-Dienste.
Steuerung über die App "Airzone Cloud" (verfügbar für iOS und Android).
Funkverbindung mit dem Netz über WLAN.Eigene Spannungsversorgung über
mitgeliefertes externes Netzteil. Funktionen:
•
Steuerung der verschiedenen Anlagenparameter.
•
Dual Wi-Fi-Kommunikation (2,4/5 GHz)
•
Möglichkeit der Integration über lokale API und Cloud-API
•
Fehlererkennung während Mitteilung.
•
Zeitprogrammierung für Temperatur und Betriebsmodus.
•
Mehrfachnutzer und Mehrfachsitzung.
•
Port für die Integration über das Modbus/BACnet-Protokoll.
•
Cloud- und / oder Smart-Thermostat-Integrationen (3PTI) von Drittanbietern.
•
Ein / Aus-Ausgang und Eingang.
•
Automatischer Moduswechsel.
•
Temperaturgrenzen für heiß und kalt.
Weitere Informationen über unsere Produkte siehe airzonecontrol.com
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Connexion avec l'unité gainable / Collegamento con le unità del
condotto / Anschluss mit Leitungsgerät
Type d'alimentation / Tipo di alimentazione/
Versorgungsart
Consommation / Consumo /
Leistungsaufnahme
Type de câble / Tipo di cavo
Longueur du cable / Lunghezza del cavo /
Communications WI-FI / Comunicazioni WI-FI / WLAN
Protocole / Protocollo / Protokoll
Modèle / Modello / Modell
Fréquence de communication / Frequenza di
comunicazione /
Kommunikationsfrequenz
Force maximale - Force de l'antenne /
Massima potenza - Potenza d'antenna /
Maximalleistung - Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit
Adressage IP / Indirizzamento IP /
Standard-IP-Adressierung
Communications Bluetooth / Comunicazioni Bluetooth /
Bluetooth Verbindungen
Protocole / Protocollo /Protokoll
Catégorie Bluetooth / Classe Bluetooth /
Bluetooth Klasse
Port RS485 / Porta RS485 / RS485-Port
Câble torsadé et blindé / Cavo schermato /
Abgeschirmtes Kabel und umflochten
Protocole de communication / Protocollo di
comunicazione / Kommunikationsprotokoll
Températures opérative / Termperature operative /
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento /
Plage d'humidité de fonctionnement /
Rango di umidità di funzionamento /
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Degré de protection/ Grado di protezione/
Poids / Peso / Gewicht
Sortie relais / Uscita a relè / Relaisausgang
Nº de broches / Nº di pin / Anzahl der Pins
Longueur de fil / Lunghezza del filo /
Entrée numérique / Input digitale / Digitale Eingabe
État / Stato / Zustand
Distance maximale / Distanza massima /
Maximale Entfernung
Vdc
V max 18 V
I max 2 A
V in 12 - 16 V
1.85 W
Connecteur Hitachi RAD
Connettore Hitachi RAD
Hitachi RAD-Anschluss
Kabeltyp
2.5 m (8.2 ft)
Kabellänge
Verbindungen
WI-FI – CERTIFIED TM
802.11a/b/g/n/ac (802.11n up to
150 Mbps)
LBEE5HY1MW
2.4 GHz (max. 150 Mbps)
5 GHz (max. 433 Mbps)
19.5 dBm
- 82 dBm
DHCP
Bluetooth v5.0 EDR and BLE
specification
Class-1, class-2 and class-3
transmitter
2 x 0.22 + 2 x 0.5 mm2 (AWG 23 – 2
wired + AWG 20 – 2 wired)
RS-485
BACnet MS-TP
Par – 19200 bps
- 20 ... 70 ºC (- 4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
Betrieb
5 ... 90 %
(non-condensing)
IP 41
Schutzklasse
130 g (0.29 lb)
V max 12 V
I max 1 A
3PTI Bus
6
2.5 m (8.2 ft)
Kabellänge
Libre de tension / Libere da
tensione / Spannungsfrei
10 m (32.8 ft)
