Korg MS-03 Bedienungsanleitung
Verwandte Anleitungen für Korg MS-03
Inhaltszusammenfassung für Korg MS-03

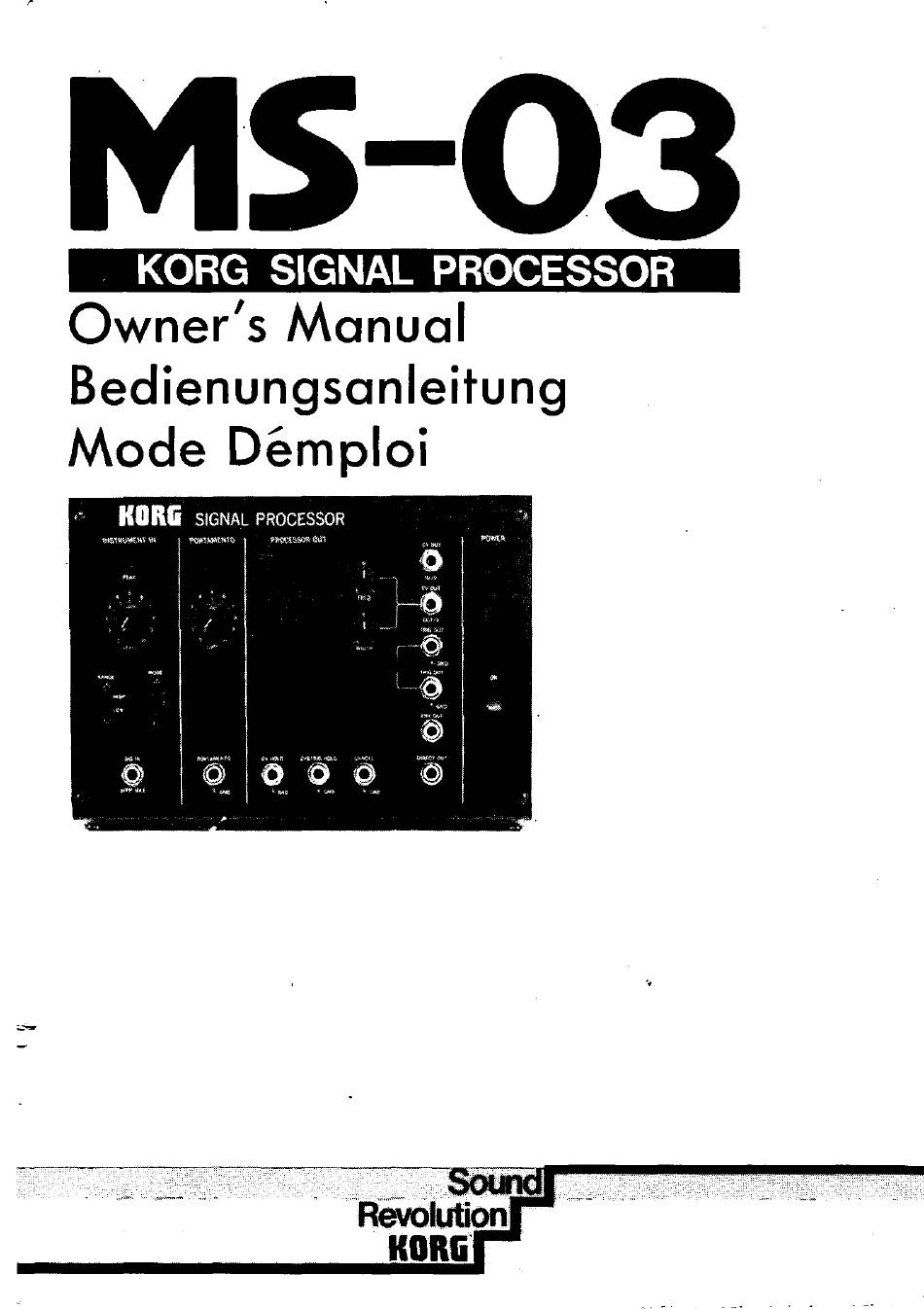

- Seite 1 MS-03 KORG SIGNAL PROCESSOR Owner's Manual Bedienungsanleitung Mode Démploi KORG SIGNAL PROCESSO Revoluüon KORE...
-
Seite 2: Inhaltsverzeichnis
I. Introduction Block Diagram • Features and Functions Tuning a synthesizer to match the pitch of an electric guitar or other instrument. • 5. Using the MS-03 • Connection with • • Connection with the • Connection with the MS-50•••••... -
Seite 14: Einleitung
. Einleitung Wir möchten uns bei dieser Gelegenheit dafür bedanken, daß Sie sich für Modell K org MS-03 entschieden haben. Um optimales Leistungsvermögen und störungsfreien Betrieb sicherzustellen, lesen Sie bitte diese Bedienungsanleitung auf- merksam durch. Dieses Gerät erzeugt die Steuerspannung (CV) flir den span-... -
Seite 15: Merkmale Und Funktionen
Merkmale Funktionen KORE SIGNAL O Spitzenwertanzeige: Diese Leuchtdiode (LED) leuchtet auf, wenn das Eingangssignaleinen bestimmten Pegel überschreitet (die Ansprechschwelle Wird mittels Eingangspegelregler eingestellt). O Eingangspegelregler: Diesen Knopf verwenden, um den Eingangspegel des Tonsignals einzustellen. Den Knopf so einstellen, daß die Spitzenwertanzeige dann aufleuchtet, wenn eine Saite der Gitarre gerade angeschlagen wird,... - Seite 16 Diese Betriebsart ist daher dann zu empfehlen, wenn die Haltezeit des Synthesizersrelativ hoch und die Ansprechzeit des Synthe- sizers relativ langsam Sind. Hinweis: Modell MS-03 ist für die Verwendung mit monofonen Synthe- sizern konstruiert. Falls das Toneingangssignal mehr als nur eine klare Tonhöhe enthält,...
- Seite 17 Synthesizers andere Noten zu überlagern. O Abschaltereingang : Dieser Eingang ermöglicht das Abschalten des Synthesizer-Klanges. Für diesen Zweck Wird die Verwendung eines Fußschalters (Korg Typ S) empfohlen. Den Fußschalter einmal durchtreten, um den Syn- thesizer-Klang abzuschalten; den Fußschalter nochmals betätigen, um den Synthesizer-Klangwieder zu erhalten.
- Seite 18 Synthesizers mit der gleichen Art von Trigger-Signalen verwenden. In einem Synthesizer steuert das Triggersignal (das in diesem Falle von Modell MS-03 kommt) den Start und das Ende eines Klanges, indem der Hüllkurvengenerator (EG) durch das Triggersignal ausgelöst wird.
-
Seite 19: Stimmen Eines Synthesizers,Um Diesen An Die Tonhöhe Einer Elektrischen
(l) Falls Sie einen Korg Synthesizer verwenden, diesen gemäß Abbildung A an den MS-03 anschließen. In der Mitte der Rückseite des MS-03 befindet sich ein mit CV OUT Hz/V bezeichneter Knopf. Diesen Knopf bis zur Position KORG CV im Uhrzeigersinn drehen. Danach den mit PITCH (TUNE) bezeichneten Tonhöhenknopf... -
Seite 20: Gitarre Oder Eines Anderen Instru
IN Abschnittes des MS-03 PositiÖn LOW stellen. Anschließend eine der niedrigeren Noten auf der elektrischen Gitarre Oder eines anderen an die SIG IN Buchse des MS-03 angeschlossenen Instrumentes spielen. Nun den FREQ-Knopf des MS-03 so einstellen, daß die Tonhöhe des Synthesizers mit der gespielten Note übereinstimmt. - Seite 21 Synthesizer verwendet werden, der mit CV IN und TRIGGER (GATE) Eingangs- buchsen ausgerüstet ist. Unabhängig von der Art des Instrumentes OderMikrofons, das zu Steuerung des Synthesizers ver- wendet Wird (über Modell MS-03), macht ja der Synthesizerden eigentlichenKlang ö ö (Modell MS-03 erzeugt keine Tonsignale).
-
Seite 22: Anschluß An Modell Ms
Klaviatur Verstärk • Anschluß an Modell MS-20 NORG SIGNAL PROCESSOR Hier ist die einfachtse "Normaleinstellung" für Modell MS-20 dargestellt Andere Anwendungsbeispiel sindderBedienungs- INST anleitung von Modell MS-20 zu entnehmen. LEVEL WIDTH tRG OUT RANGE MODE CV&TRIG SIG IN HOLD CANCEL Elektrische Gitarre, Fu ßschalter,... -
Seite 23: Anschluß An Modell
Musikgestaltung zu. Ein Merkmal der hier gezeigten Anordnung besteht darin, daß zwei Fußschalter (Korg Typ J) ver-wendet werden können, um sowohl den Synthesizer-Klang als auch den direkten Klang von Ihrer Gitarre, Ihrem Mikrofon usw. präzise zu steuern. LEVEL TIME... - Seite 24 EG,2 Q eoooßoe JUNE 000000 V&$tärkéfl Kiang-Modifiziereihheiten • Mit dieser Einstellung können Sie den Korg MS-SO für HORG SIGNAL PROCESSOR zusätzliche Effekte wie automatische Tonhöhenschwankungen und langsame Anstiegszeiten für das Signal der elektrischen evout Gitarre verwenden. Der Trigger-Schaltkreis des MS-03 ist unterschiedlich...
-
Seite 25: Daten
Steuerspannung kommt. F/ V-Wandler (Frequenz / Spannung) arbeitet nicht richtig, wenn Rauschstörungen im Eingangssignal vorhanden Sind. Daher souten mit dem MS-03 nur mit Entbrummspule ausgerüstete Gitarrent-Abtaster verwendet werden. Abtaster erzeugen nämlich starke einer Spule Rauschstörungen.
