6. Elektrischer Anschluss
6.10.1 Kommunikationsanschluss KOSTAL Smart Energy Meter
über LAN

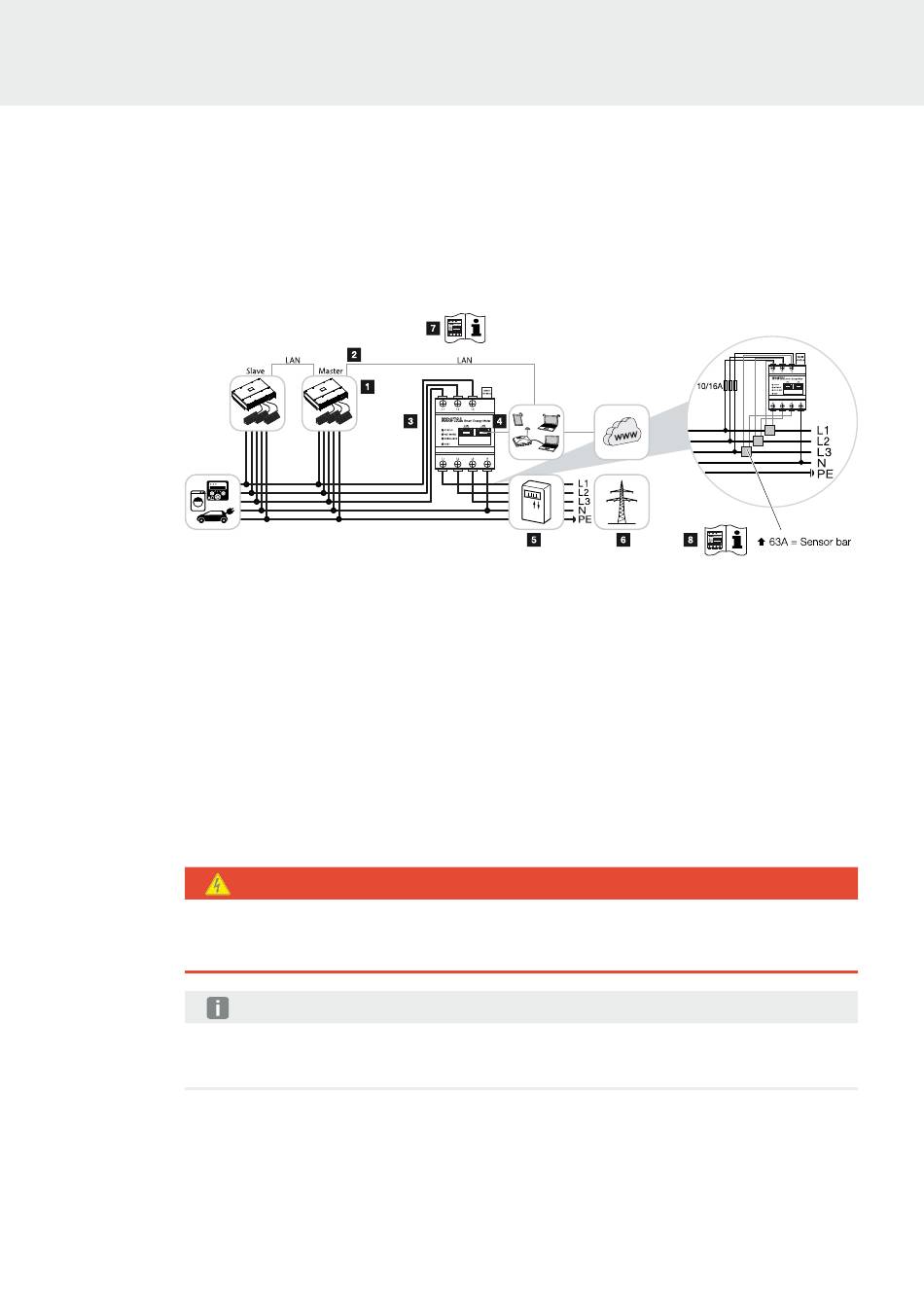

Anschlussplan Energiezähler LAN – Netzanschluss
1
Wechselrichter
2
LAN Schnittstelle Wechselrichter
3
KOSTAL Smart Energy Meter
4
LAN Schnittstelle KOSTAL Smart Energy Meter
5
Einspeisezähler
6
Öffentliches Netz
7
Bedienungsanleitung des KOSTAL Smart Energy Meter durchlesen.
8
Stromwandler bei Stromstärken über 63 A einsetzen. Bedienungsanleitung des
KOSTAL Smart Energy Meter durchlesen.
KOSTAL Smart Energy Meter anschließen
GEFAHR
Lebensgefahr durch Stromschlag und elektrische Entladung!
Alle Geräte spannungsfrei schalten, gegen Wiedereinschalten sichern.
INFO
Verwenden Sie als Netzwerkleitung (Ethernet 10BaseT, 10/100 MBit/s) ein Ethernet-Ka-
bel der Kategorie 7 (Cat 7, FTP) mit einer max. Länge von 100 m.
