7.4.1 Zerlegung und Wiederzusammenbau der Zinkenverstellzylinder

Sollte der Austausch des kompletten Zylinders notwendig werden, bauen Sie alles mit dem
neuen Zylinder wieder zusammen, indem Sie den im vorstehenden Absatz beschriebenen
Vorgang in umgekehrter Reihenfolge beachten. Falls manche Bauteile des Zylinders ersetzt
werden müssen, bitte fahren Sie wie folgt fort:
1. Legen Sie den Zylinder auf eine ebene horizontale Fläche.
2. Klemmen Sie den Anschlussblock A in einen Schraubstock.
3. Schrauben Sie den Zylinderdeckel B mittels eines Hakenschlüssels ab.
4. Sollte das Abschrauben des Deckels schwierig sein, bitte den Bereich des betreffenden
Gewindes leicht erwärmen, um die Arbeit zu erleichtern.
5. Ziehen Sie die Zylinderstange C heraus und entfernen Sie den Deckel B.
6. Ersetzen Sie die beschädigten Teile und bauen Sie alles wieder zusammen, indem Sie den
oben genannten Vorgang in umgekehrter Reihenfolge wiederholen. Bitte darauf
achtgeben, dass der Zylinderdeckel mit einer flüssigen mittelfesten Schraubensicherung
wieder befestigt wird.
7. Sollte eine beschädigte oder übermäßig abgenutzte Dichtung festgestellt, wird es immer
empfohlen, den gesamten Dichtsatz auszutauschen.

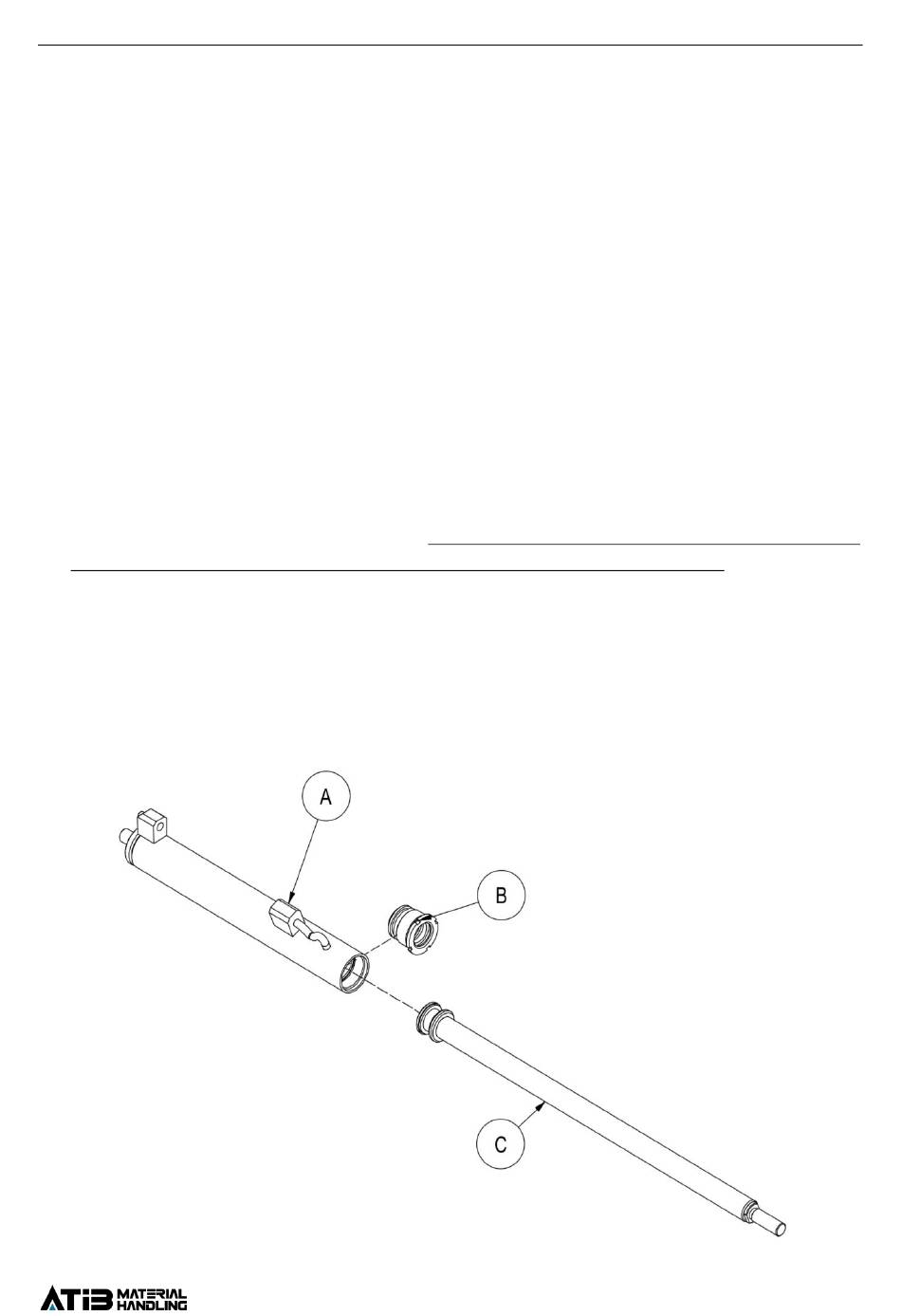

8. Beziehen Sie sich auf die
Abbildung 22.
Abbildung 22
