7.2.2 Demontage und Wiedereinbau der Gabelzinken – TYP "FS"
1. Öffnen Sie vollständig die Gabelzinken.
2. Entfernen Sie die Muttern A, die die Gabelzinken an den Zylindern befestigen.
3. Schließen Sie die Zylinder.
4. Entlasten Sie das Hydrauliksystem vom Druck.
5. Lösen Sie die Sprengringe B zur Befestigung der Wellenführungen und entfernen Sie sie
von ihren Sitzen; danach positionieren Sie die Ringe in ausreichendem Abstand, um die
Gabeln nacheinander entfernen zu können.
6. Schieben Sie vorsichtig die Wellenführungen C mit Hilfe eines Gummihammers und
entfernen Sie nacheinander die Gabelzinken D, wobei Sie darauf achten, diese nicht zu
beschädigen.
7. Beziehen Sie sich auf die
8. Nach dem Austausch der notwendigen Bauteile bauen Sie alles wieder zusammen, indem
Sie den oben beschriebenen Vorgang in umgekehrter Reihenfolge beachten.

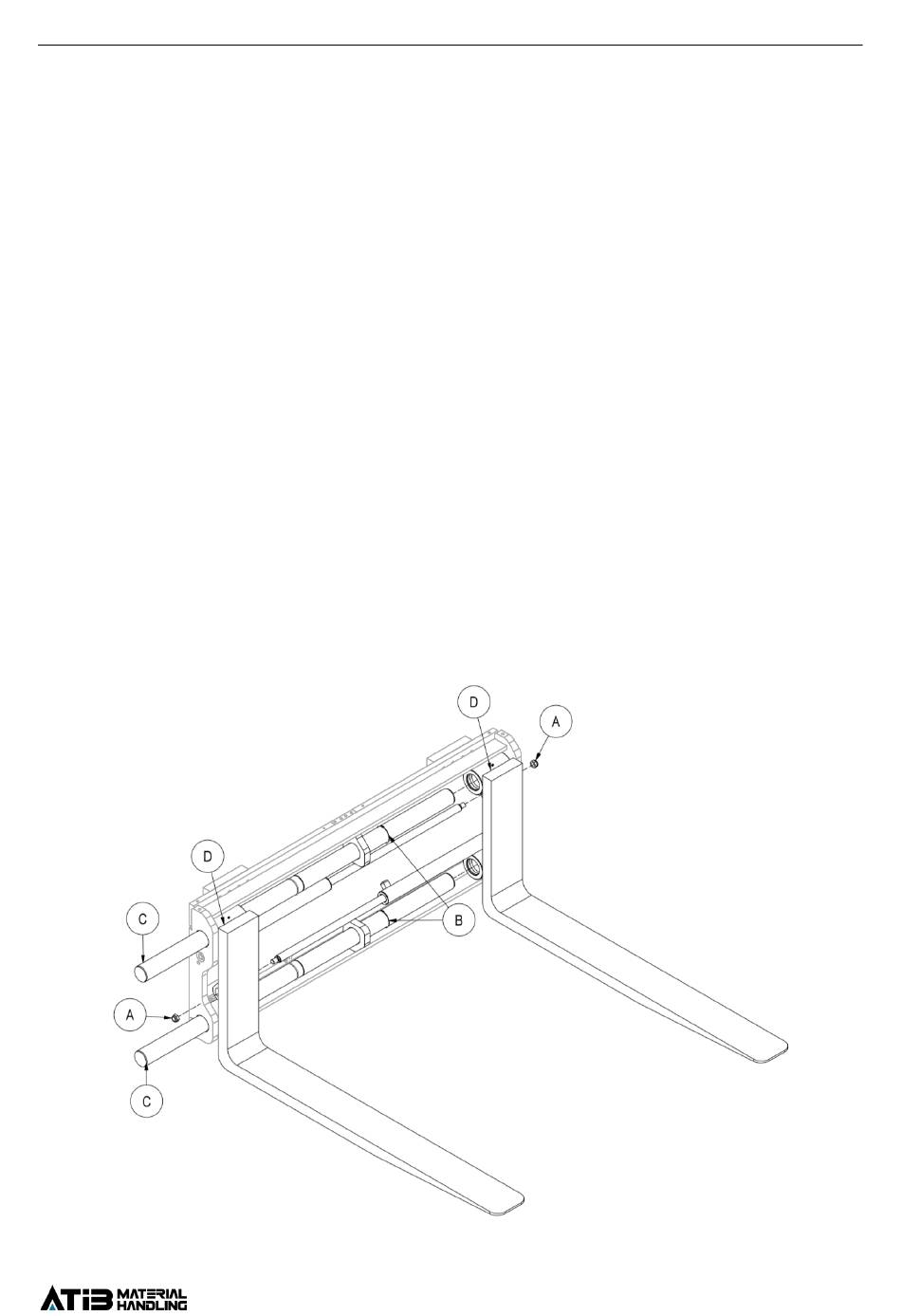

Abbildung 19
.
Abbildung 19
