Bedienungs- und Installationsanleitung
WAREMA Mobile System
WMS Windsensor
Für künftige Verwendung aufbewahren!
Gültig ab 1. Juni 2010
Allgemeines

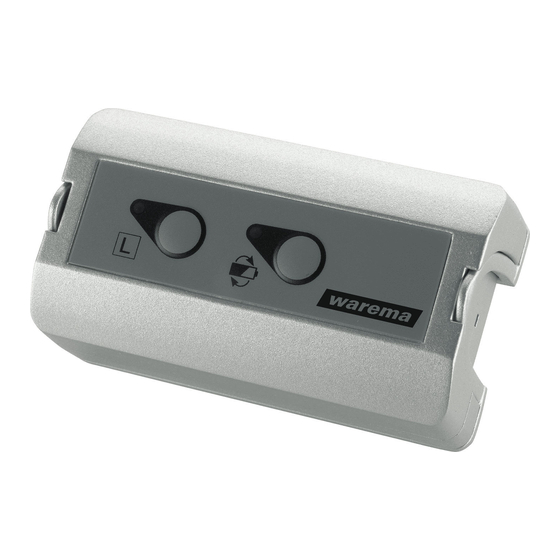

Abb. 1 WMS Windsensor
Der WAREMA Mobile System (WMS) Windsensor ist für
den Einsatz bei Terrassen-Markisen vorgesehen. Der
Windsensor wird am Ausfallprofil montiert und wertet die
Bewegungen der Markise aus. Bei starkem Wind sendet
der Sensor ein Signal an den WMS Zwischenstecker,
dieser fährt dann die Markise ein. Bei Markisen mit Volant-
Rollo wird automatisch zuerst das Volant-Rollo und dann
die Markise eingefahren.
Der WMS Windsensor wird ab Werk mit einem WMS
Zwischenstecker kombiniert. Der Windsensor ist im WMS
Funknetz unsichtbar und kommuniziert direkt mit dem
Zwischenstecker.
Passend zum Ausfall der Markise (Länge im ausgefah-
renen Zustand) sind ab Werk unterschiedliche Pakete
erhältlich. Für Markisen mit einem oder zwei Volant-Rollos
stehen ebenfalls fertig vorkonfigurierte Pakete mit der
erforderlichen Anzahl an Windsensoren und Zwischenste-
ckern zur Verfügung.
Parallel zum Windsensor kann die Markise über weitere
Sensoren (z.B. Photo, Niederschlag) gesteuert werden.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Sonnenschutzein-
richtungen entwickelt. Bei Einsatz außerhalb des in dieser
Anleitung aufgeführten Verwendungszweckes ist die Ge-
nehmigung des Herstellers einzuholen.
Richerheitshinweise
W AORNRG
Arbeiten an den elektrischen und mecha-
nischen Heilen der gesamten Anlage sind
grundsätzlich bei stromlos geschalteter
Anlage durchzuführen. Dabei muss die
Anlage gegen unbefugtes oder unbeab-
sichtigtes Wiedereinschalten ausreichend
gesichert sein. Der Windsensor kann bei
Erschütterungen die Markise unerwartet in
Bewegung setzen – Nnfallgefahr!
890176_a•de•01.06.2010
V VORSICH
Betätigen Sie niemals wahllos Tasten auf
Ihrem Sender ohne Sichtkontakt zum Son-
nenschutz. Kinder dürfen nicht mit diesem
Produkt spielen - Fernsteuerungen oder Sen-
der dürfen nicht in die Hände von Kindern
gelangen!
Führen Sie die folgenden Schritte in der angegebenen
Reihenfolge durch, um einen störungsfreien Betrieb zu
gewährleisten:
Lesen Sie diese Anleitung aufmerksam durch
Führen Sie die erforderlichen Montagearbeiten bei
stromlos geschalteter Anlage aus
Nehmen Sie den Windsensor wie unten beschrieben in
Funktion
Prüfen Sie die Funktion Ihrer Anlage
Montage
Der WMS Windsensor wird am Ausfallprofil der Terrassen-
Markise montiert. Der Windsensor darf nicht der direkten
Sonneneinstrahlung ausgesetzt werden. Beim Einsatz
mehrerer WMS Windsensoren muss zwischen diesen ein
Mindestabstand von 0,3 m eingehalten werden!
Wird die Markise ab Werk mit WMR geliefert, dann ist die
Montageplatte für den Windsensor bereits montiert.
Im Abschnitt Montageinformationen finden Sie die
erforderlichen Abbildungen und Hinweise für Ihren
Markisentyp.
Legen Sie die zur Befestigung der Montageplatte benö-
tigten Kleinteile bereit.
Rchalten Rie die gesamte Ronnenschutzanlage
stromlos.
Schrauben Sie die Montageplatte des Windsensors wie
abgebildet an das Ausfallprofil der Markise. Beachten
Sie hierbei zusätzliche Montagehinweise in der Tabelle.
V VORSICH
Wenn Ihre Markise die Mindestanlagenbreite
des entsprechenden Typs hat (siehe Tabelle),
ist ein zusätzlicher Armanschlag erforderlich
(nicht im Lieferumfang). Montieren Sie zuerst
Armanschlag und dann den Windsensor, da
sonst die Gelenkarme beim Schließen den
Windsensor abscheren können.
Snbetriebnahme
Legen Sie die mitgelieferten Batterien wie im Abschnitt
Wartung beschrieben in das Batteriefach ein.
Rasten Sie den Windsensor in die Montageplatte ein.
Schalten Sie die Stromversorgung der Sonnenschutz-
anlage ein.
Drücken Sie am Handsender die Taste
die Markise bereits eingefahren ist).
Technische Änderungen behalten wir uns vor
(auch wenn
