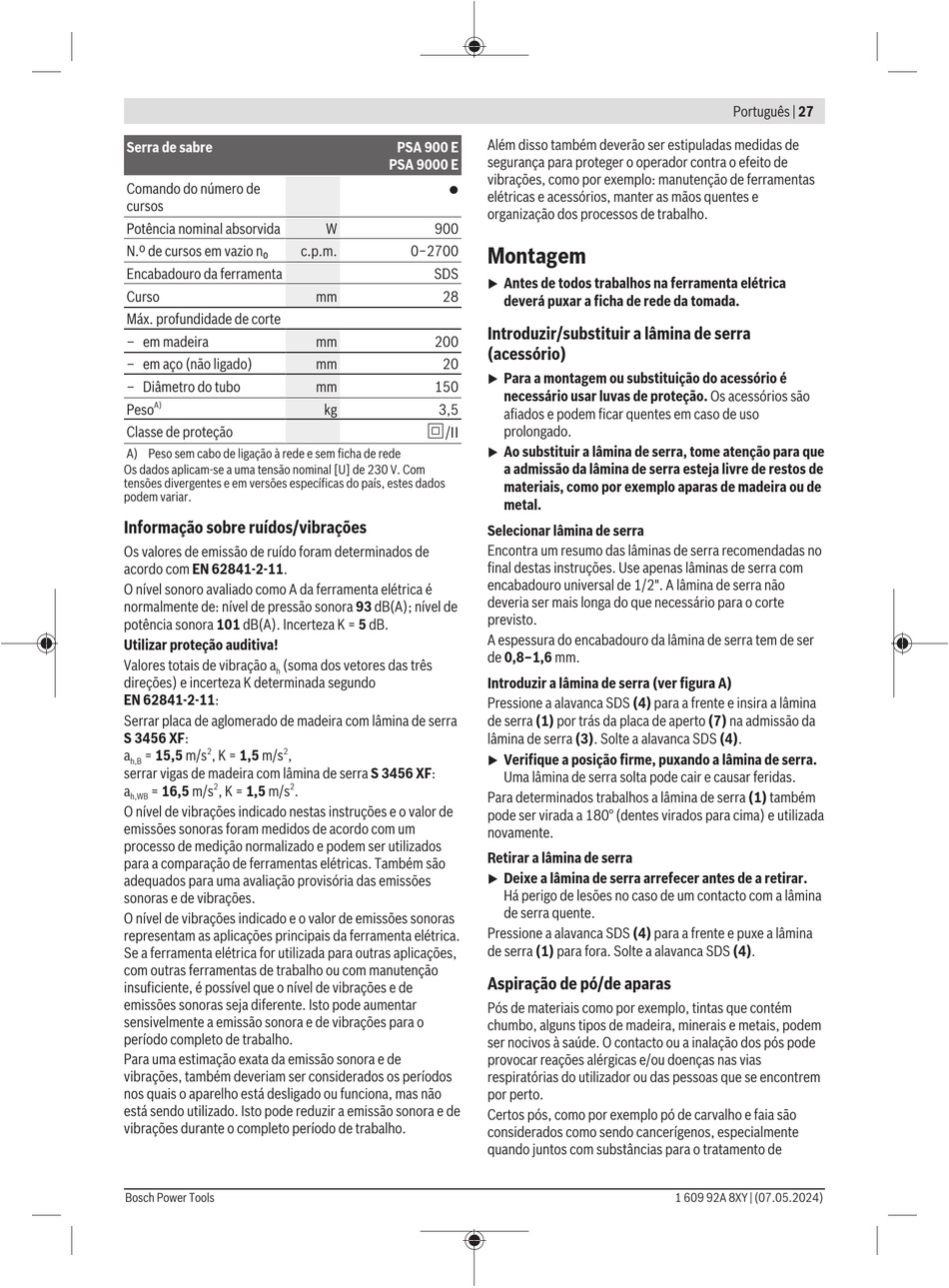

Bosch 3 603 CA6 0 Originalbetriebsanleitung Seite 27

Serra de sabre
Comando do número de
cursos
Potência nominal absorvida
N.º de cursos em vazio n₀ c.p.m.
Encabadouro da ferramenta
Curso
Máx. profundidade de corte
– em madeira
– em aço (não ligado)
– Diâmetro do tubo
A)
Peso
Classe de proteção
A) Peso sem cabo de ligação à rede e sem ficha de rede
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com
tensões divergentes e em versões específicas do país, estes dados
podem variar.
Informação sobre ruídos/vibrações
Os valores de emissão de ruído foram determinados de
acordo com EN 62841‑2‑11.
O nível sonoro avaliado como A da ferramenta elétrica é
normalmente de: nível de pressão sonora 93 dB(A); nível de
potência sonora 101 dB(A). Incerteza K = 5 dB.
Utilizar proteção auditiva!
Valores totais de vibração a (soma dos vetores das três
h
direções) e incerteza K determinada segundo
EN 62841‑2‑11:
Serrar placa de aglomerado de madeira com lâmina de serra
S 3456 XF:
2 2
a = 15,5 m/s , K = 1,5 m/s ,
h,B
serrar vigas de madeira com lâmina de serra S 3456 XF:
2 2
a = 16,5 m/s , K = 1,5 m/s .
h,WB
O nível de vibrações indicado nestas instruções e o valor de
emissões sonoras foram medidos de acordo com um
processo de medição normalizado e podem ser utilizados
para a comparação de ferramentas elétricas. Também são
adequados para uma avaliação provisória das emissões
sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras
representam as aplicações principais da ferramenta elétrica.
Se a ferramenta elétrica for utilizada para outras aplicações,
com outras ferramentas de trabalho ou com manutenção
insuficiente, é possível que o nível de vibrações e de
emissões sonoras seja diferente. Isto pode aumentar
sensivelmente a emissão sonora e de vibrações para o
período completo de trabalho.
Para uma estimação exata da emissão sonora e de
vibrações, também deveriam ser considerados os períodos
nos quais o aparelho está desligado ou funciona, mas não
está sendo utilizado. Isto pode reduzir a emissão sonora e de
vibrações durante o completo período de trabalho.
Bosch Power Tools
Além disso também deverão ser estipuladas medidas de
PSA 900 E
segurança para proteger o operador contra o efeito de
PSA 9000 E
vibrações, como por exemplo: manutenção de ferramentas
●
elétricas e acessórios, manter as mãos quentes e
organização dos processos de trabalho.
W 900
0−2700
Montagem
SDS
u
mm 28
Introduzir/substituir a lâmina de serra
mm 200
(acessório)
mm 20
u
mm 150
kg 3,5
/Ⅱ
u
Selecionar lâmina de serra
Encontra um resumo das lâminas de serra recomendadas no
final destas instruções. Use apenas lâminas de serra com
encabadouro universal de 1/2". A lâmina de serra não
deveria ser mais longa do que necessário para o corte
previsto.
A espessura do encabadouro da lâmina de serra tem de ser
de 0,8–1,6 mm.
Introduzir a lâmina de serra (ver figura A)
Pressione a alavanca SDS (4) para a frente e insira a lâmina
de serra (1) por trás da placa de aperto (7) na admissão da
lâmina de serra (3). Solte a alavanca SDS (4).
u
Para determinados trabalhos a lâmina de serra (1) também
pode ser virada a 180° (dentes virados para cima) e utilizada
novamente.
Retirar a lâmina de serra
u
Pressione a alavanca SDS (4) para a frente e puxe a lâmina
de serra (1) para fora. Solte a alavanca SDS (4).
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, podem
ser nocivos à saúde. O contacto ou a inalação dos pós pode
provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encontrem
por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de
Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.
Para a montagem ou substituição do acessório é
necessário usar luvas de proteção. Os acessórios são
afiados e podem ficar quentes em caso de uso
prolongado.
Ao substituir a lâmina de serra, tome atenção para que
a admissão da lâmina de serra esteja livre de restos de
materiais, como por exemplo aparas de madeira ou de
metal.
Verifique a posição firme, puxando a lâmina de serra.
Uma lâmina de serra solta pode cair e causar feridas.
Deixe a lâmina de serra arrefecer antes de a retirar.
Há perigo de lesões no caso de um contacto com a lâmina
de serra quente.
1 609 92A 8XY | (07.05.2024)
Português | 27
