Inhaltszusammenfassung für Beko BM31

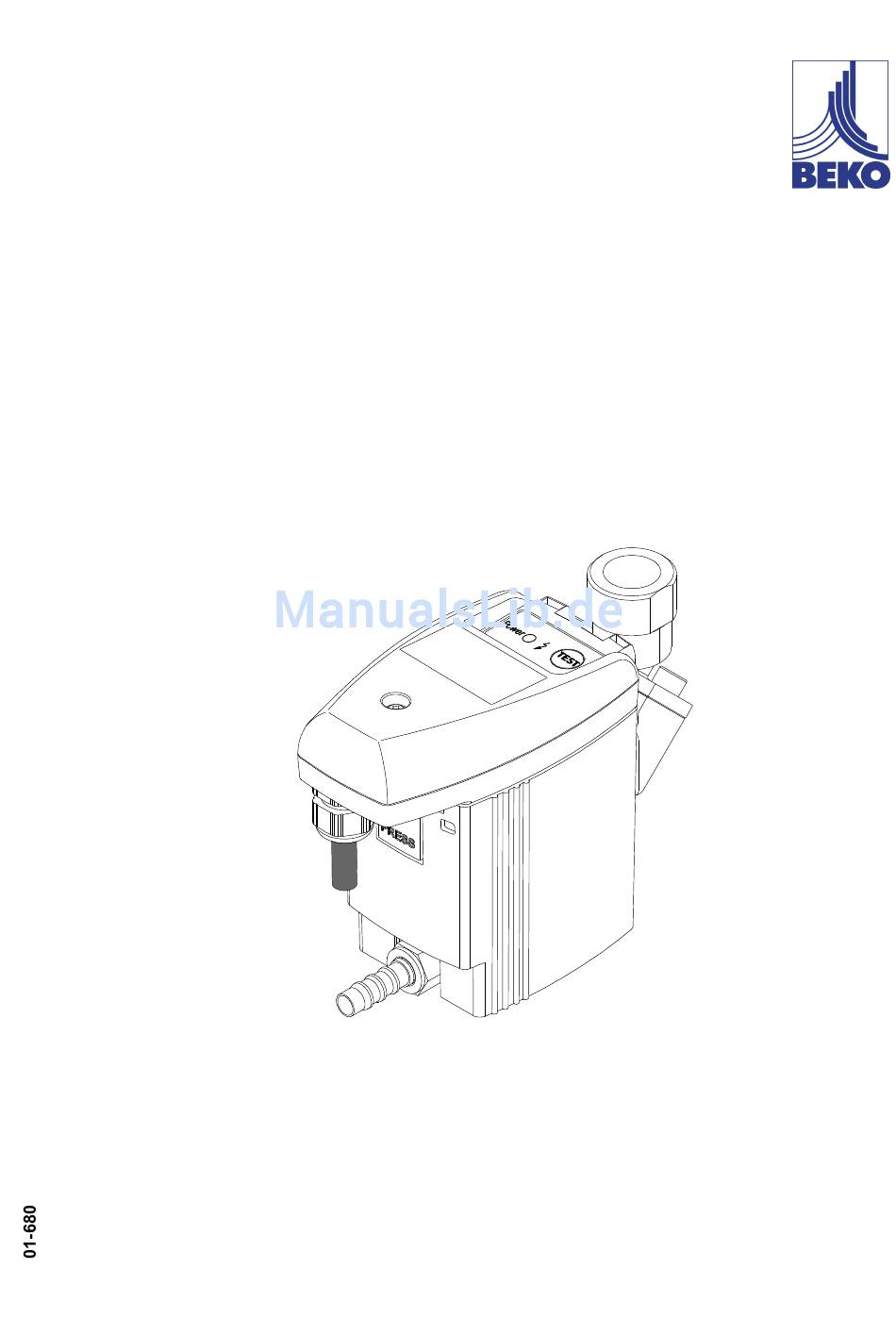

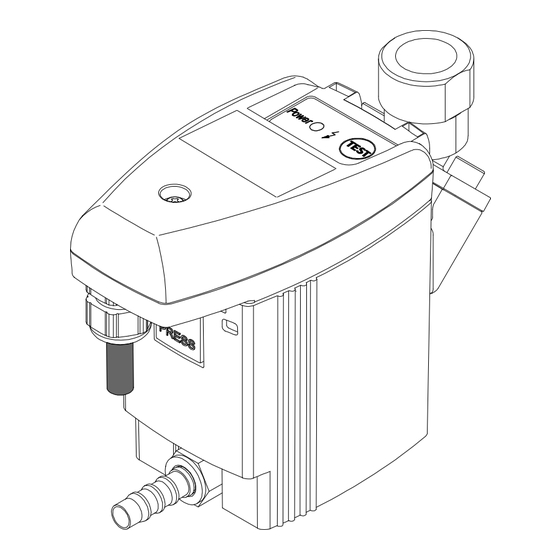

- Seite 1 DE - deutsch Installations- und Betriebsanleitung Kondensatableiter ® BEKOMAT (BM31)
- Seite 2 Sehr geehrter Kunde, ® vielen Dank, dass Sie sich für den Kondensatableiter BEKOMAT 31 entschieden haben. Bitte lesen Sie vor ® Montage und Inbetriebnahme des BEKOMAT 31 die Installations- und Betriebsanleitung aufmerksam und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen Vorschriften und Hinweise ist ®...
-
Seite 3: Inhaltsverzeichnis
Piktogramme und Symbole ........................4 Sicherheitshinweise ..........................4 Bestimmungsgemäße Verwendung .......................5 Ausschluss vom Anwendungsbereich....................6 Technische Daten ..........................7 Maßzeichnung............................8 Klimazonen und Leistungsdaten ......................9 Funktion..............................10 Installation ............................11 Elektrische Installation .........................14 Kontrolle und Wartung .........................17 Fehlersuche und Fehlerbehebung .......................20 Bauteile und Komponenten........................21 Empfohlene Ersatzteile ........................22 Zubehör ..............................22 Konformitätserklärung ..........................24 BEKOMAT®... -
Seite 4: Piktogramme Und Symbole
Pos : 2 /Beko Tec hnisc he Dokumentati on/Pi ktogramme/Anl eitung beac hten blau @ 0\mod_1213268300255_6.doc @ 8335 @ @ 1 Installations- und Betriebsanleitung beachten Pos : 3 /Beko Tec hnisc he Dokumentati on/Pi ktogramme/Anl eitung beac hten s/w T ypensc hild @ 1\mod_1290772180142_6.doc @ 20488 @ @ 1 Installations- und Betriebsanleitung beachten (auf Typenschild) Pos : 4 /Beko Tec hnisc he Dokumentati on/Pi ktogramme/Gefahr Warnung Vorsic ht s/w @ 0\mod_1213265685174_6.doc @ 8259 @ @ 1... -
Seite 5: Bestimmungsgemäße Verwendung
Alle elektrischen Arbeiten dürfen nur von befugtem Fachpersonal durchgeführt werden. Pos : 13 /Beko T ec hnis che D okumentati on/Sic her hei t/Sic herheits hinweis e, weitere BM ( nicht Ex, nic ht IF) @ 0\mod_1183616103770_6.doc @ 4009 @ @ 1 Weitere Sicherheitshinweise: •... -
Seite 6: Ausschluss Vom Anwendungsbereich
Der BEKOMAT 31 darf nicht in Bereichen mit aggressiver Atmosphäre installiert und betrieben werden. Pos : 21 /Beko T ec hnis che D okumentati on/Besti mmungsgemäß e Ver wendung/BEKOM AT/Aus schl uß Anwendung BM nic ht für fros tgefähr dete Bereic he (Zusatz) @ 0\mod_1216106439206_6.doc @ 11233 @ @ 1 •... -
Seite 7: Technische Daten
Pos : 24 /Beko T ec hnis che D okumentati on/Übersc hriften/1/T ec hni sche D aten @ 0\mod_1184329570967_6.doc @ 6056 @ 11 @ 1 Technische Daten Pos : 25 /Beko T ec hnis che D okumentati on/Tec hnische D aten/BEKOM AT/T ec hn. D aten BM Standard + Zert. (o.Leistg., nicht Ex) @ 0\mod_1183725405008_6.doc @ 5678 @ @ 1 min./max. Betriebsdruck 0,8...16 bar (12...230 psi) -
Seite 8: Maßzeichnung
Maßzeichnung Pos : 30 /Beko T ec hnis che D okumentati on/Tec hnische D aten/M assz eichnung @ 0\mod_1184569815280_6.doc @ 6138 @ 1 @ 1 Pos : 31 /---- Seitenumbr uch ---- @ 0\mod_1157028099015_0.doc @ 2855 @ 1 @ 1... -
Seite 9: Klimazonen Und Leistungsdaten
Klimazonen und Leistungsdaten Pos : 32 /Beko T ec hnis che D okumentati on/Übersc hriften/1/Kli maz onen und Leistungs daten @ 0\mod_1183638385480_6.doc @ 5581 @ 1 @ 1 Klimazonen und Leistungsdaten Pos : 33 /Beko T ec hnis che D okumentati on/Kli mazonen/Kli maz onen BM @ 0\mod_1184573462796_6.doc @ 6178 @ @ 1 Max. -
Seite 10: Funktion
Druckluftverluste entstehen können. Pos : 37 /Beko T ec hnis che D okumentati on/Funkti on/BEKOMAT/BM 31 LED-T aster-Funkti on @ 0\mod_1184160373511_6.doc @ 5856 @ @ 1 Die Power-LED leuchtet grün bei angelegter Betriebs- spannung. -
Seite 11: Installation
Kondensat ist ein entsorgungspflichtiger Abfall, welcher in geeigneten Behältern aufgefangen, entsorgt oder aufbereitet werden muss. Pos : 45 /Beko T ec hnis che D okumentati on/Installati on/BEKOMAT /BM 31/32/33 ( nicht Vario) Installati onshi nweis e @ 0\mod_1184161640511_6.doc @ 5874 @ @ 1 BEKOMAT® 31... - Seite 12 Installation Installationshinweise: • Nur die dargestellte Einbaulage des BEKOMAT (3) ist zulässig. Niemals liegend oder in anderer Schräglage montieren. • Zulaufrohr (1) und Kugelventil (2) mind. G½. • Kein Filter oder Sieb im Zulauf. • Gefälle im Zulauf >1%. • Nur Kugelventile (2) verwenden.
- Seite 13 Installation falsch richtig Druckdifferenzen! Jede Kondensatanfallstelle muss separat entwässert werden. kontinuierliches Gefälle! Bei Verrohrung der Zulaufleitung kein Wassersack Prallfläche! Soll aus der Leitung direkt entwässert werden, ist eine Umlenkung des Luftstromes sinnvoll. Entlüftung! Bei nicht ausreichendem Gefälle im Zulauf oder bei anderen Zulaufproblemen, muss eine Luftausgleichs- leitung verlegt werden.
-
Seite 14: Elektrische Installation
• Alle elektrischen Arbeiten dürfen nur von befugtem Fachpersonal durchgeführt werden. Pos : 50 /Beko T ec hnis che D okumentati on/Installati on/BEKOMAT /El ektrInstallation Hi nweis e BM31 allg. @ 0\mod_1184228454108_6.doc @ 5990 @ 1 @ 1 Hinweis: 1. Zulässige Netzspannung auf Typenschild ablesen und unbedingt einhalten. - Seite 15 Die bereitgestellte Spannung 24 VDC muss die Anforderungen für Funktionskleinspannungen mit sicherer Trennung (PELV) nach IEC 60364-4-41erfüllen. Die Kabelverschraubung leicht dichtend anziehen. Pos : 52 /Beko T ec hnis che D okumentati on/Installati on/BEKOMAT /E- Schema @ 0\mod_1233758178163_6.doc @ 13496 @ @ 1 BEKOMAT® 31...
- Seite 16 Elektrische Installation Elektroschema Pos : 53 /---- Seitenumbr uch ---- @ 0\mod_1157028099015_0.doc @ 2855 @ @ 1 BEKOMAT® 31...
-
Seite 17: Kontrolle Und Wartung
Nicht abgeleitetes Kondensat kann zu Schäden an Anlagen und in Fertigungsprozessen führen. Pos : 60 /Beko T ec hnis che D okumentati on/Sic her hei t/Maßnahmen F ehl funkti onen BM @ 0\mod_1214378434025_6.doc @ 9378 @ 1 @ 1 Maßnahmen: •... - Seite 18 Kondensat ist ein entsorgungspflichtiger Abfall, welcher in geeigneten Behältern aufgefangen, entsorgt oder aufbereitet werden muss. Pos : 62 /Beko T ec hnis che D okumentati on/Wartung/BEKOM AT/Wartung BM 31/32 s tand-alone @ 0\mod_1184332609733_6.doc @ 6078 @ @ 1 Wartungs-Empfehlung: Nach 6400 Betriebsstunden oder max. 2 Jahren Ser- vice-Unit (5) austauschen: 1....
- Seite 19 Kontrolle und Wartung Inbetriebnahme nach Wartung: Vor Inbetriebnahme immer durchführen: • Dichtheitsprüfung der Anschlussverschraubung • Kontrolle der elektrischen Anschlüsse • Kontrolle der korrekten Einrastung der Steuerein- heit Pos : 63 /---- Seitenumbr uch ---- @ 0\mod_1157028099015_0.doc @ 2855 @ @ 1 BEKOMAT®...
-
Seite 20: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Pos : 64 /Beko T ec hnis che D okumentati on/Übersc hriften/1/F ehlers uc he und Fehl erbehebung @ 0\mod_1183637945027_6.doc @ 5455 @ 1 @ 1 12 Fehlersuche und Fehlerbehebung Pos : 65 /Beko T ec hnis che D okumentati on/Fehlers uc he/BEKOMAT /Fehl ersuc he BM 31/32/32V @ 0\mod_1184336279123_6.doc @ 6096 @ @ 1 Fehlerbild Mögliche Ursachen... -
Seite 21: 13 Bauteile Und Komponenten
Pos : 67 /Beko T ec hnis che D okumentati on/Übersc hriften/1/Bauteile und Komponenten @ 0\mod_1183638014355_6.doc @ 5473 @ 1 @ 1 13 Bauteile und Komponenten Pos : 68 /Beko T ec hnis che D okumentati on/Bauteil e und Komponenten/BEKOMAT/Bauteil e BM 31 s tand-al one @ 0\mod_1184568103171_6.doc @ 6119 @ @ 1 1 Schraube 3,5 x 10... -
Seite 22: Empfohlene Ersatzteile
Pos : 72 /Beko T ec hnis che D okumentati on/Übersc hriften/1/Z ubehör @ 0\mod_1232362905455_6.doc @ 13029 @ 1 @ 1 15 Zubehör Pos : 73 /Beko T ec hnis che D okumentati on/Ers atzteile Zubehör/BEKOM AT/H altewinkel BM 31/32 SA @ 0\mod_1232368058757_6.doc @ 13056 @ @ 1 Lieferbare Zubehör-Sets Inhalt Bestell-Nr. - Seite 23 Zubehör Lieferbare Zubehör-Sets Inhalt Bestell-Nr. Ablauf-Set Schlauchstück 10x3x800 XZ KA10 003 Tülle 9-G½ Ms mit Schlauch und SAP-Nr. 2000045 Schlauchschelle 12-22/9 A2 Installationsmaterial Pos : 75 /---- Seitenumbr uch ---- @ 0\mod_1157028099015_0.doc @ 2855 @ @ 1 BEKOMAT® 31...
-
Seite 24: Konformitätserklärung
Konformitätserklärung Pos : 76 /Beko T ec hnis che D okumentati on/Übersc hriften/1/Konfor mitäts er klär ung @ 0\mod_1210752269256_6.doc @ 8059 @ 1 @ 1 16 Konformitätserklärung Pos : 77 /Beko T ec hnis che D okumentati on/Zertifi kate/Er klär ung en/BEKOMAT 31-33-EG-Konfor mScan @ 0\mod_1184578256233_6.doc @ 6218 @ @ 1 Pos : 78 /---- Seitenumbr uch ---- @ 0\mod_1157028099015_0.doc @ 2855 @ @ 1... - Seite 25 Konformitätserklärung Pos : 79 /Beko T ec hnis che D okumentati on/Zertifi kate/Er klär ung en/BEKOMAT 31-33-EG-Konfor mWord @ 0\mod_1232550307641_6.doc @ 13172 @ @ 1 BEKOMAT® 31...
- Seite 26 grün ..............9 rot ..............9 Ablaufleitung ............10 Klimazonen ............9 Abmessungen ............8 Komponenten............. 21 Ausschluß eines Einsatzgebietes ......6 Kondensatableitung gestört ....... 20 Ausschluß vom Anwendungsbereich ....6 Konformitätserklärung........24 Kontrolle ............. 17 Bauteile .............. 21 Bestellnummer ..........22, 23 LED leuchtet nicht ..........
