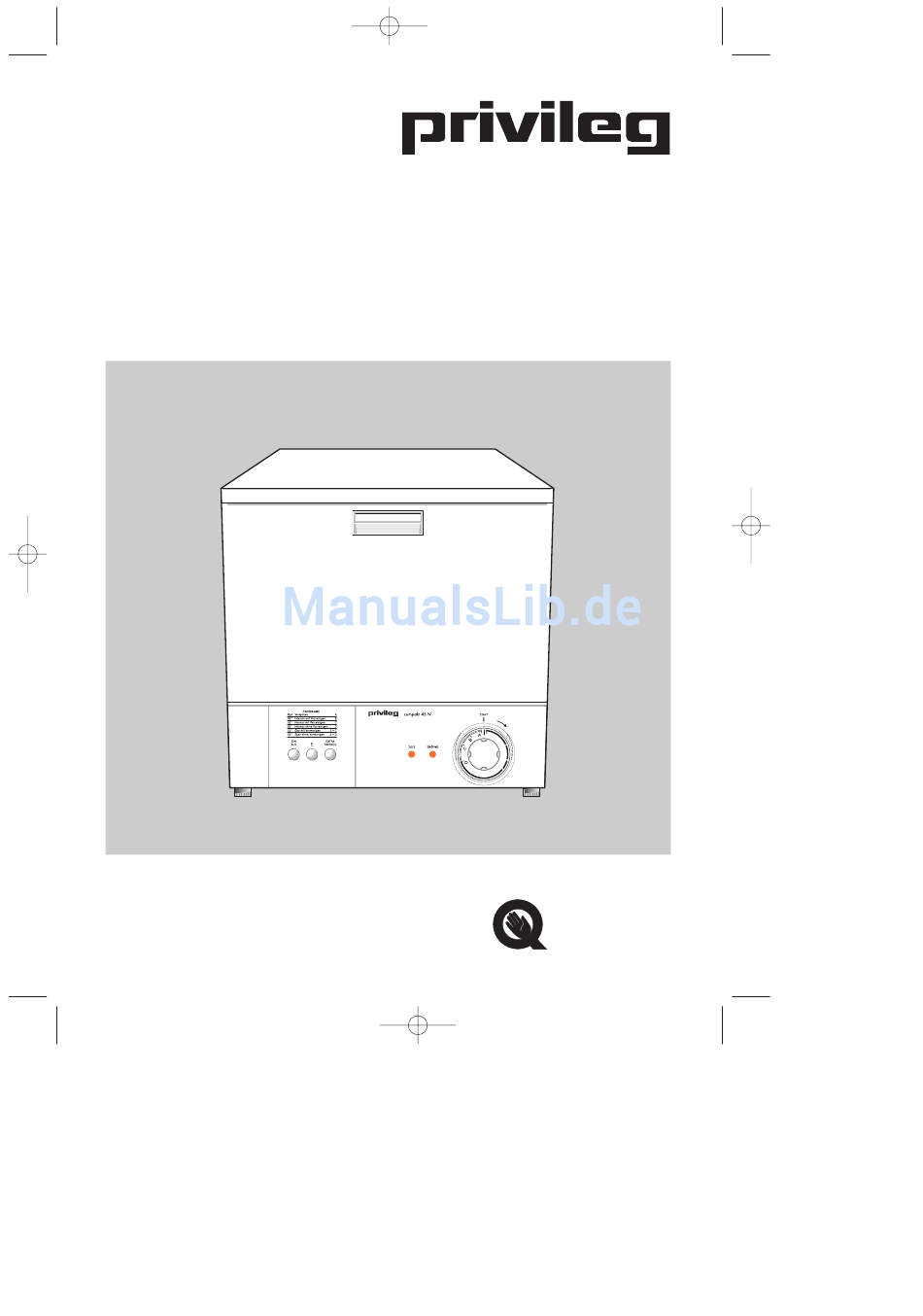

- Seite 1 Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 1 Geschirrspüler compakt 45 N Gebrauchsanleitung uelle 822 90 10-76...
- Seite 2 Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 2 Informationen Von nun an spült Ihr «PRIVILEG» das Geschirr. Bevor Sie Ihren Geschirrspülautomaten in Betrieb nehmen, bitten wir Sie, dieses Büchlein aufmerksam zu lesen. Wie Sie ihn einbauen, anschließen und mit ihm umgehen, lesen Sie auf den folgenden Seiten.
-
Seite 3: Inhaltsverzeichnis
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 3 Inhaltsverzeichnis Seite Hinweis zur Verpackungsentsorgung ..............4 Entsorgung der Altgeräte ..................4 Wichtige Hinweise ....................5 Gerätebeschreibung....................6 Allgemeine Ratschläge...................7 Aufstellen des Gerätes ...................8 Anschluß des Gerätes..................9–10 Bedienung.......................11–15 Beladen des Geschirrkorbes ................16–17 Kurzanweisung.....................18 Wartung und Pflege....................19 Allgemeine Hinweise ....................20... -
Seite 4: Hinweis Zur Verpackungsentsorgung
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 4 Hinweis zur Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packhilfsmittel sind bei Quelle nur Quelle Elektro-Großgeräten sind mit recyclingfähige Kunststoffe zugelassen, Ausnahme Holzwerkstoffen z. B.: recyclingfähig und sollen grundsätzlich Wiederverwertung zugeführt werden. -
Seite 5: Wichtige Sicherheitshinweise
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 5 Wichtige Sicherheitshinweise Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, daß das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die... -
Seite 6: Gerätebeschreibung

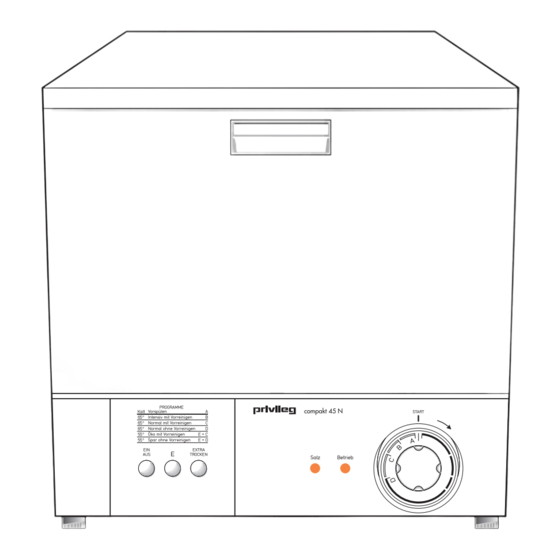

Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 6 Gerätebeschreibung Türgriff Drucktasten Kontrollampen Programmschalter Wasserzulauf- schlauch Netzanschlußkabel Anschluß Wasserablauf... -
Seite 7: Allgemeine Ratschläge
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 7 Allgemeine Ratschläge Achten Sie darauf, daß beim Auspacken des Gerätes folgendes Zubehör vor- handen ist: – Abwasserschlauch sowie Schlauch- klemme für den Abwasserschlauch – Krümmer für den Abwasserschlauch – Trichter für das Einfüllen des Salzes –... -
Seite 8: Aufstellen Des Gerätes
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 8 Aufstellen des Gerätes Verpackungsteile entfernen und Sieb einsetzen Griff herunterdrücken und Tür öffnen. Verpackungsteile und Transportsicherungs- material entfernen. Installation Die Standardausführung der Maschine ist für die Plazierung auf Spüle oder Arbeitsplatte vorgesehen. -
Seite 9: Anschluß Des Gerätes
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 9 Anschluss des Gerätes Wasseranschluss Die Temperatur des zugeführten Wassers sollte nicht über 70°C liegen. Der Druck sollte zwischen 0,3–10 bar betragen. Es ist wichtig, daß ein Absperrhahn in der Nähe des Gerätes vorhanden ist. Es gibt sowohl Spezialmischbatterien mit Anschluß... -
Seite 10: Anschluss Der Gerätes
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 10 Anschluss der Gerätes Anschluss des Abwasserschlau- ches Der Abwasserschlauch wird mit Hilfe der mitgelieferten Schlauchklemme Rückseite des Gerätes angeschlossen. Es ist wichtig, daß der Abwasserschlauch so weit wie möglich aufgesteckt und... -
Seite 11: Bedienung
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 11 Bedienung Tür öffnen Griff herunterdrücken Tür öffnen. Möglichst öffnen Tür vermeiden, während das Gerät in Betrieb ist. Falls dies dennoch erforderlich ist, vorher Gerät am Hauptschalter ausschalten. Die Tür wieder schließen und den Hauptschalter einschalten. -
Seite 12: Stöpsel Der Enthärtungsanlage
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 12 Bedienung Stöpsel der Enthärtungsanlage Klarspüler einfüllen Die Enthärtungsanlage ist vom Werk für Nur Marken-Klarspüler für Geschirrspül- eine Wasserhärte bis 20° dH eingestellt. automaten verwenden. Wenn Sie härteres Wasser haben, 1. Gerätetür öffnen und Einfüllrinne «A»... -
Seite 13: Reiniger Einfüllen - Vor Jedem Spülprogramm
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 13 Bedienung Reiniger einfüllen – vor jedem Spülprogramm Markenreiniger für Geschirrspül- automaten verwenden. Maschinenspülen chemischer Prozess, wobei das Maschinenspülmittel für das Resultat eine wichtige Rolle spielt. Immer ein erprobtes Maschinenspülmittel verwenden absolut... - Seite 14 Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 14 Bedienung 1. Hauptschalter Durch Drücken der Taste wird das Gerät «EIN» bzw. «AUS» geschaltet. 2. Temperaturwahltaste Durch Drücken der Taste wird der Reinigungsgang mit einer Wassertemperatur von 55˚C durchgeführt. 3. Taste ”EXTRA-TROCKEN”...
-
Seite 15: Spülprogramm Wählen
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 15 Bedienung Spülprogramm wählen Ausschalten Stellen Sie am Programmwahlknopf das Das Gerät schaltet nach Beendigung gewünschte Spülprogramm durch Rechts- jeweiligen Programmes auto- drehung ein (siehe Richtungspfeil). matisch ab. Die Betriebskontrollampe aber bleibt eingeschaltet und leuchtet. -
Seite 16: Beladen Des Geschirrkorbes
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 16 Beladen des Geschirrkorbes Geschirrkorb Der Geschirrkorb ist so ausgelegt, daß er alle möglichen Geschirrarten aufnehmen kann. Achten Sie aber darauf, da die Teile nicht zu dicht aufeinandersitzen, damit überall Wasser hinkommt. Schüsseln, Gläser und Tassen immer mit der Öffnung nach... -
Seite 17: So Wird Das Geschirr Eingeordnet
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 17 Beladen des Geschirrkorbes So wird das Geschirr eingeordnet Aus der Zeichnung ist ersichtlich, wie 5 Maßgedecke nach EN 50242 eingeordnet werden. Das stimmt natürlich nicht mit den Teilen überein, die Sie in Ihrem Gerät spülen möchten, aber wenn Sie die... -
Seite 18: Kurzanweisung
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 18 Kurzanweisung • Wasserzulauf- und Wasserablaufschlauch anschließen. • Stecker in die Steckdose stecken. • Klarspüler- und Salzvorrat überprüfen. Grobe Speisereste ent- Geschirr einräumen. Den Wasserhahn öffnen. fernen. Reiniger in den Behälter geben. -
Seite 19: Wartung Und Pflege
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 19 Wartung und Pflege Grobsieb Sprüharm Das Grobsieb hat die Aufgabe, grobe Es ist wichtig, daß alle Öffnungen des Schmutzpartikel, wie z. B. Zahnstocher Sprüharms frei sind und daß sich der und Eierschalen, aufzufangen. Darauf Sprüharm frei bewegen kann. -
Seite 20: Allgemeine Hinweise
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 20 Allgemeine Hinweise • Füllen Sie rechtzeitig die Vorrats- behälter für Regeneriersalz und Klar- spülmittel auf, dann haben Sie immer ein einwandfreies Spülergebnis. • Säubern regelmäßig Siebeinsatz und die Türdichtung, dann haben... -
Seite 21: Beachtenswerte Hinweise
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 21 Beachtenswerte Hinweise Töpfe Silber Wenn ihre Oberfläche glatt und nicht Silber kann ohne weiteres in der abgestoßen ist, lassen sich auch Töpfe gut Maschine gespült werden. Wie an der spülen. Luft, kann Silber auch in der Maschine... -
Seite 22: Behebung Kleiner Störungen
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 22 Behebung kleiner Störungen Hinweise zur Behebung Im Gerät bleibt nach Beendi- kleinerer Störungen gung des Programms Wasser stehen (bevor Fachmann Rate gezogen wird) – Haben Sie die Tür geöffnet, bevor Sollte einmal eine Störung auftreten, das Programm beendet war? prüfen... -
Seite 23: Kundendiensthinweise
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 23 Kundendiensthinweise Störung – was tun? Gute Qualität und eine Konstruktion, die der modernsten Technik entspricht, sorgen für eine einwandfreie Funktion Gerätes. Sollte trotzdem einmal eine Störung auftreten, prüfen Sie bitte zunächst, ob Sie... -
Seite 24: Technische Daten
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 24 Technische Daten Gesamthöhe 460 mm Gesamtbreite 450 mm Gesamttiefe 480 mm Gesamtgewicht 15 kg Fassungsvermögen 5 Maßgedecke Heizung 1200 Watt Ablaufpumpe 23 Watt Umwälzpumpe 80 Watt Spannung 230 Volt~ 50 Hz... -
Seite 25: Anschriften Der Quelle-Kundendienststellen
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 25 Anschriften der Quelle-Kundendienststellen Region Nord Region Berlin 38114 Braunschweig, Aussigstraße 2 13347 Berlin-Nord, Groninger Straße 25 28219 Bremen, Bayernstraße 173 12105 Berlin-Süd, Ringstraße 42 27576 Bremerhaven, Schlachthofstraße 23 12689 Berlin-Ost, Wittenberger Str. 76 - 80 29223 Celle, Sprengerstraße 42... -
Seite 26: Programmübersicht
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 26 Programmübersicht Programme Beladung Vorspülen Wenn die Maschine noch nicht vollstän- dig gefüllt ist und Sie keinen ganzen kalt — kalt — — Spülgang durchlaufen lassen möchten. Intensiv Stark verschmutztes Geschirr, Pfannen mit Vorreinigen und Töpfe mit angetrockneten und stär-... - Seite 27 Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 27 Programmablauf/Verbrauchswerte Verbrauch**) Zeit **) Ablauf Wasser Minuten Strom kW/h Ltr. — kalt — — — 0,01 0,01 — 65˚ 65˚ 65˚ 0,83 0,31 — kalt 65˚ 65˚ 0,73 0,23 EXTRA kalt 65˚...
-
Seite 28: Garantie-Information
Tysk compakt 45 N rev. 99-10-22 14.17 Sidan 28 Garantie-Information Für unsere technischen Geräte und Fahrzeuge übernehmen wir im Rahmen unserer Garantie- bedingungen die Garantie für einwandfreie Beschaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u.
