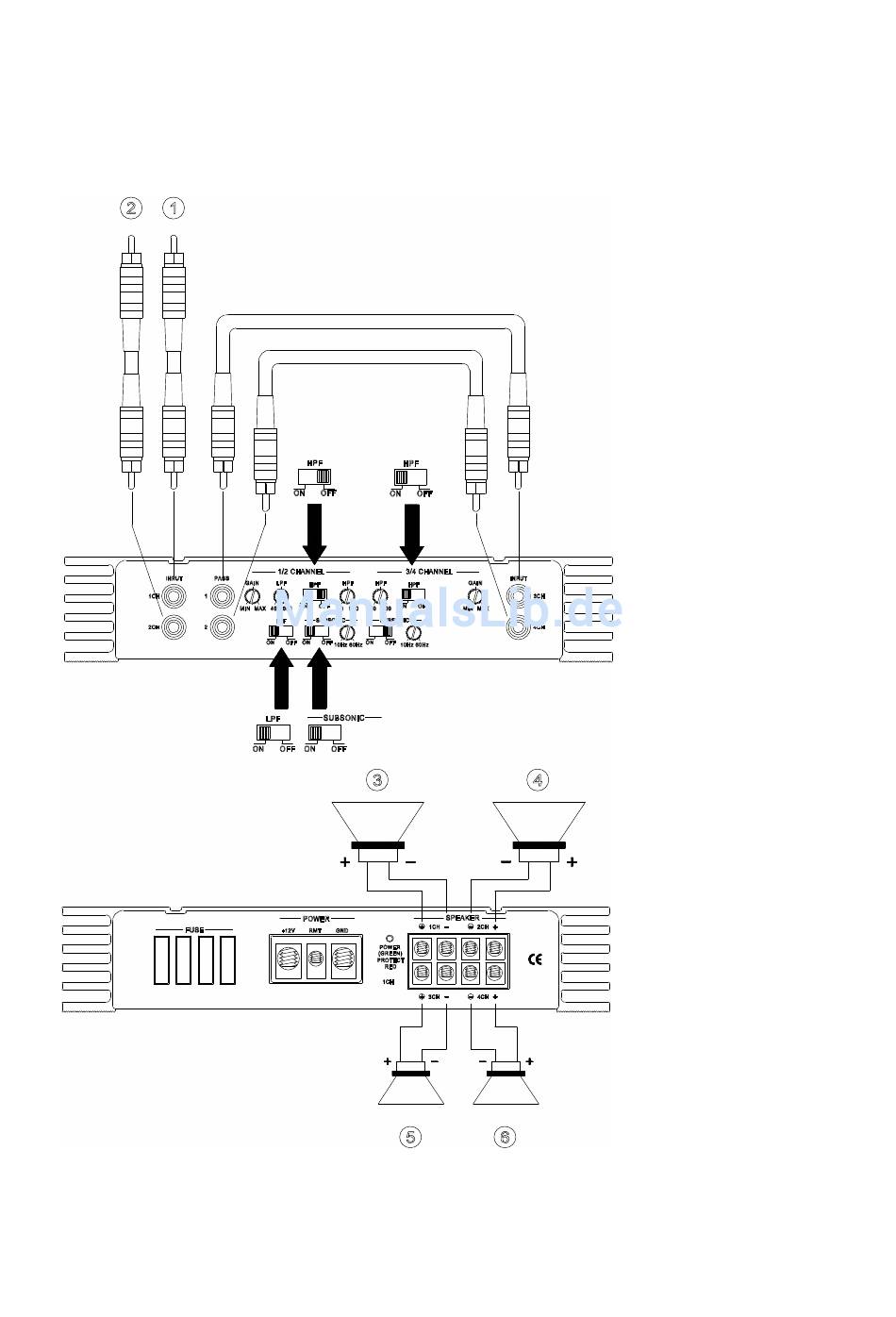

BILD 5
4-Kanal - Betrieb mit 2 Satelliten und 2 Woofern als „Kickbass"
Soll der Verstärker von einem Autoradio mit Stereo-Ausgang angesteuert werden und 2 Satellitenlautsprecher und 2 Subwoofer
betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 5 gezeigt vorzunehmen.
Der Kickbass-Effekt kann durch zusätzliches Einschalten des Hochpassfilters der Kanäle 1 und 2 verstärkt werden.
Die Frequenz des Hochpassfilters muss dabei kleiner als die Frequenz des Tiefpassfilters sein.
(1) Zum Autoradio, Ausgang links
(2) Zum Autoradio, Ausgang rechts
(3) Kickbass-Woofer links
(4) Kickbass-Woofer rechts
(5) Satellitenlautsprecher links
(6) Satellitenlautsprecher rechts
7
