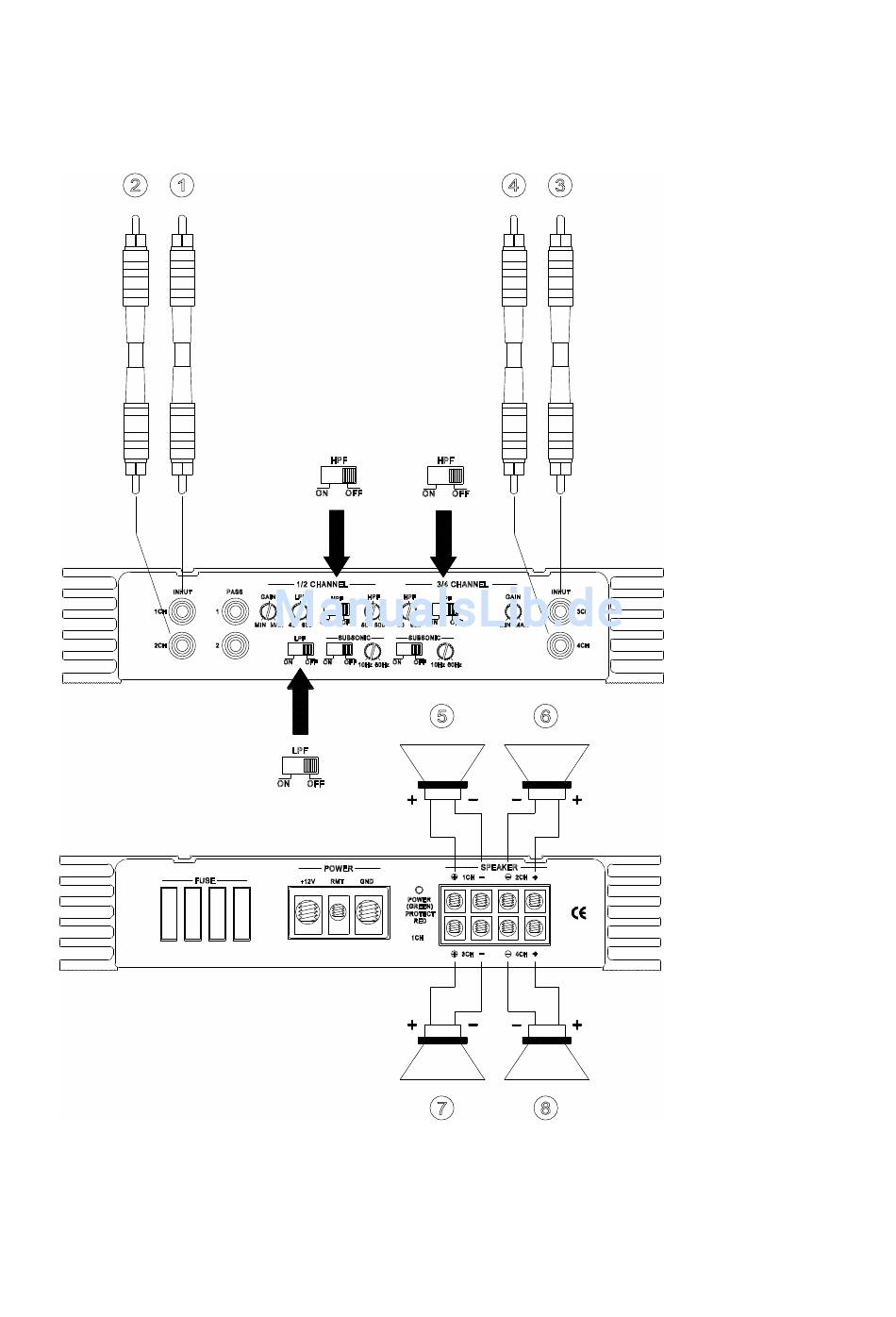

BILD 2
4-Kanal - Betrieb
Soll der Verstärker von einem Autoradio mit 4-Kanal-Ausgang angesteuert werden und 4 Breitbandlautsprecher bzw.
Mehrwegesysteme betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 2 gezeigt vorzunehmen. Zusätzlich
können bei dieser Konfiguration die Subsonicfilter verwendet werden, Ihre Verwendung wird in Kapitel 5.4 erklärt.
(1) Zum Autoradio, Ausgang links vorn
(2) Zum Autoradio, Ausgang rechts vorn
(3) Zum Autoradio, Ausgang links hinten
(4) Zum Autoradio, Ausgang rechts hinten
(5) Lautsprecher links vorn
(6) Lautsprecher rechts vorn
(7) Lautsprecher links hinten
(8) Lautsprecher rechts hinten
4
