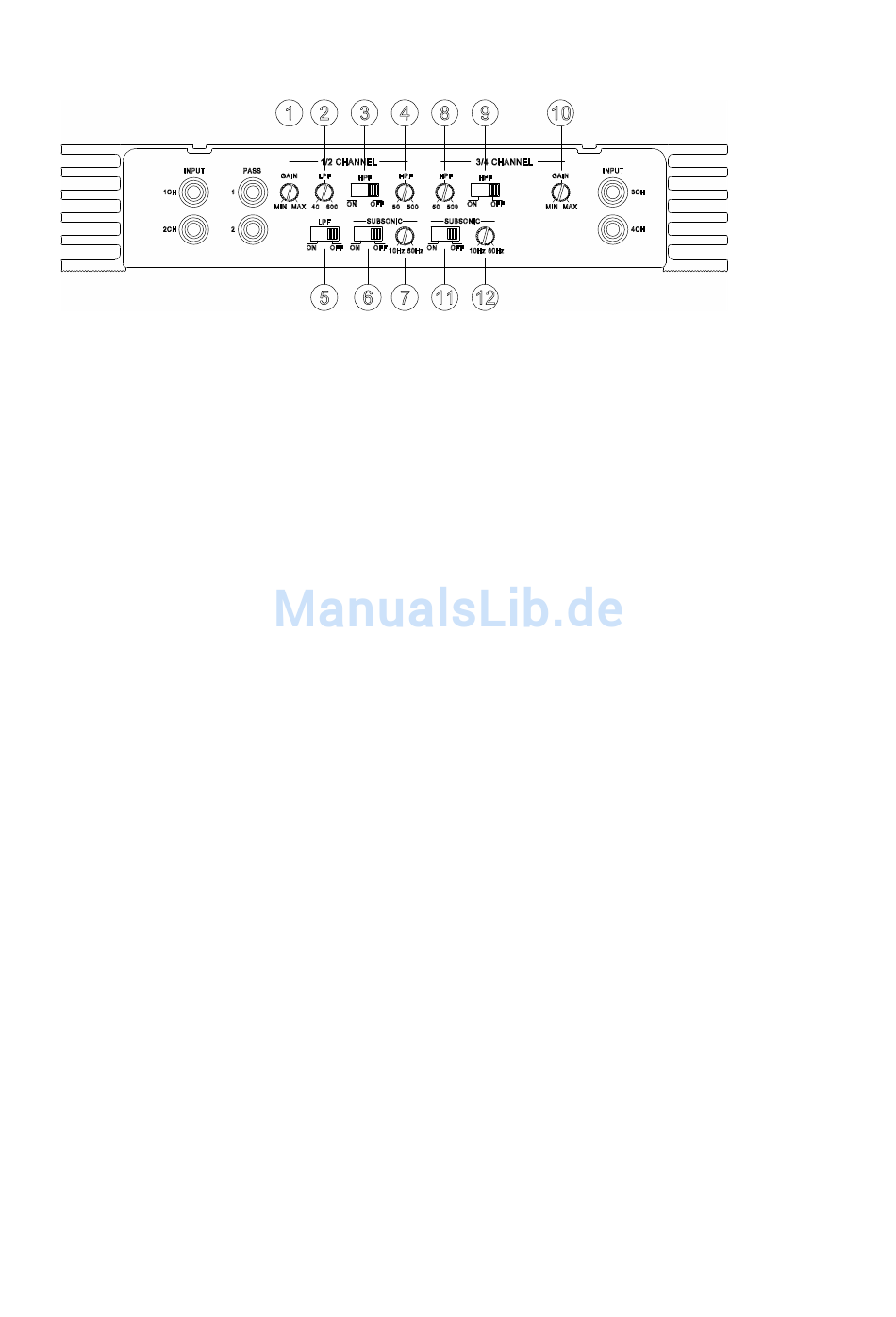

Bild 9
BEDIENUNGSELEMENTE UND EIN-/AUSGÄNGE
Regler für Kanal 1 und 2:
1.
Eingangspegel
2.
Übergangsfrequenz für den Tiefpass
3.
Wahlschalter Hochpassfilter ON (EIN) / OFF (AUS)
4.
Übergangsfrequenz für den Hochpass
5.
Wahlschalter Tiefpassfilter ON (EIN) / OFF (AUS)
6.
Wahlschalter Subsonicfilter ON (EIN) / OFF (AUS)
7.
Übergangsfrequenz für den Subsonic-Filter
Regler für Kanal 3 und 4:
8.
Übergangsfrequenz für den Hochpass
9.
Wahlschalter Hochpassfilter ON (EIN) / OFF (AUS)
10. Eingangspegel
11. Wahlschalter Subsonicfilter ON (EIN) / OFF (AUS)
12. Übergangsfrequenz für den Subsonic-Filter
5.1 EINSTELLUNG DER EINGANGSEMPFINDLICHKEIT
Die Eingangsempfindlichkeit kann an jedes Autoradio oder Kassettendeck angepasst werden. Drehen Sie den Lautstärkeregler
Ihres Radios auf Mittenstellung und stellen Sie dann die Eingangspegelregler (1) und (10) so ein, daß sich eine mittlere,
durchschnittliche Lautstärke ergibt. Bei dieser Einstellung sind normalerweise genügend Leistungsreserven bei optimalem
Geräuschspannungsabstand gewährleistet.
ACHTUNG: Laute Testsignale nur kurz wiedergeben, um Beschädigungen der Lautsprecher zu vermeiden.
5.2 TIEFPASSFILTER MIT REGELBARER ÜBERGANGSFREQUENZ (Nur Kanal 1 und 2)
Wird der Verstärker als Subwooferverstärker benutzt, stellen Sie den Schalter (5) auf „LPF". Stellen Sie am Regler (2) die
gewünschte Übergangsfrequenz ein. Damit ist das Filter den klanglichen Erfordernissen des verwendeten Tieftöners anpassbar.
Die hohe Flankensteilheit des Filters sorgt für eine präzise Absenkung mittlerer und hoher Frequenzbereiche.
5.3 HOCHPASSFILTER MIT REGELBARER ÜBERGANGSFREQUENZ
Soll der Verstärker als Verstärker für Satellitenlautsprecher (Mittel-/ Hochton-Lautsprecher) verwendet werden, stellen Sie den
Schalter (3) bzw. (9) auf „HPF". Stellen Sie am Regler (4) bzw. (8) die gewünschte Übergangsfrequenz ein. Somit werden nur
Frequenzen oberhalb der eingestellten Übergangsfrequenz verstärkt. Damit können Verzerrungen durch zu großen
Membranhub bei tiefen Frequenzen und kleinen Satellitenlautsprechern wirkungsvoll minimiert werden, ohne den Tieftonpegel
zu reduzieren.
5.4 SUBSONIC-FILTER
Mit Hilfe der Subsonic Funktion (Schalter (6) bzw. (11) auf „ON") wird eine Absenkung der tiefsten Bassfrequenzen erreicht. Die
Stärke der Absenkung lässt sich mit den Reglern (6) bzw. (12) stufenlos einstellen. Damit können Verzerrungen durch zu
großen Membranhub bei Lautsprechern wirkungsvoll minimiert werden, ohne den nutzbaren Tieftonpegel zu reduzieren.
5.5 AUSGÄNGE ZUM ANSCHLUSS WEITERER VERSTÄRKER
Die mit "OUTPUT" bezeichneten Ausgangsbuchsen ermöglichen den Anschluss weiterer Verstärker ohne zusätzliche T-Stecker.
11
