BILD 3

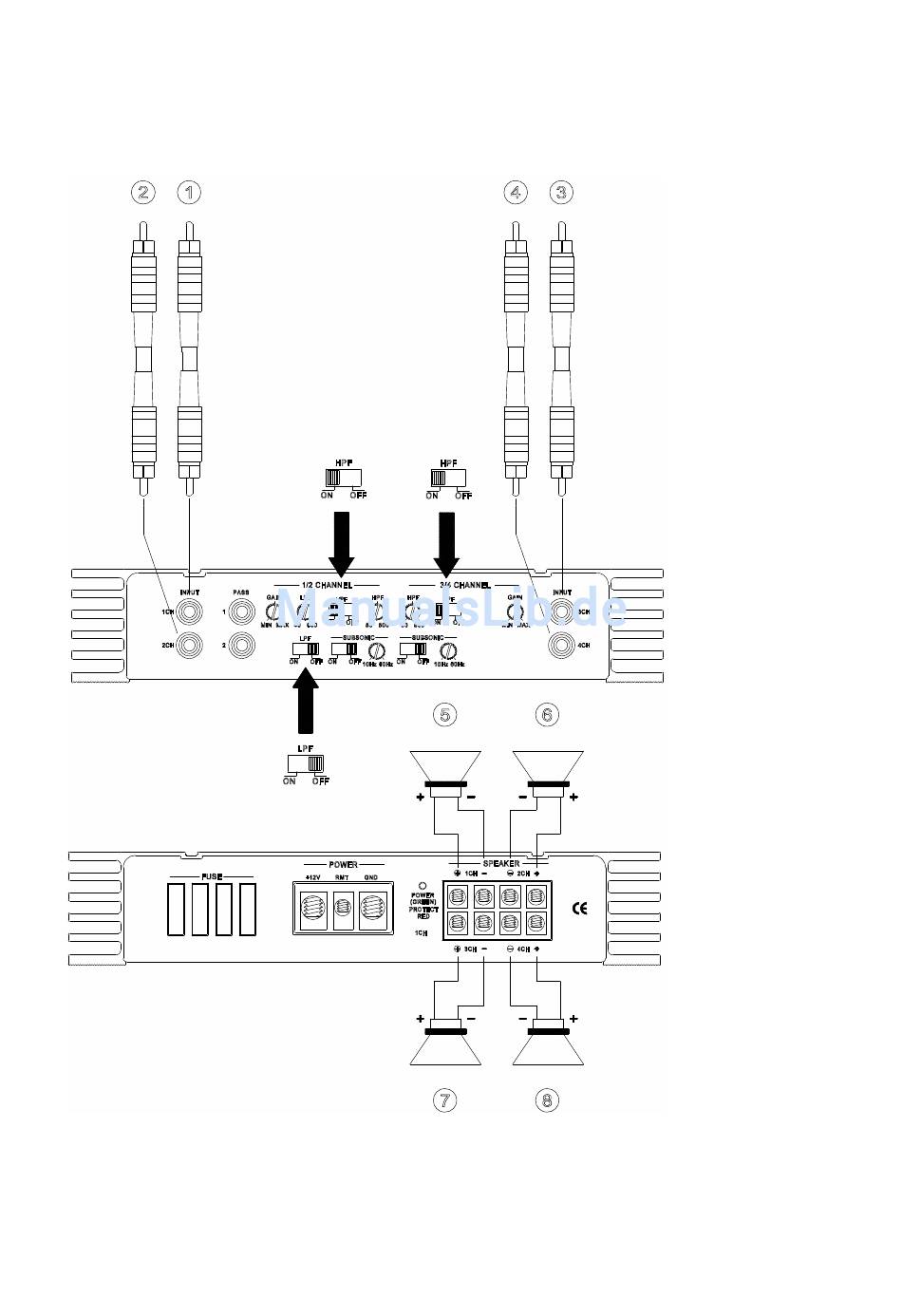

4-Kanal - Betrieb mit Satellitenlautsprechern
Soll der Verstärker von einem Autoradio mit 4-Kanal-Ausgang angesteuert werden und 4 Satellitenlautsprecher betreiben, dann
sind die Anschlüsse und Einstellungen wie in Bild 2 gezeigt vorzunehmen. Zusätzlich können bei dieser Konfiguration die
Subsonicfilter verwendet werden, Ihre Verwendung wird in Kapitel 5.4 erklärt.
(1) Zum Autoradio, Ausgang links vorn
(2) Zum Autoradio, Ausgang rechts vorn
(3) Zum Autoradio, Ausgang links hinten
(4) Zum Autoradio, Ausgang rechts hinten
(5) Satellitenlautsprecher links vorn
(6) Satellitenlautsprecher rechts vorn
(7) Satellitenlautsprecher links hinten
(8) Satellitenlautsprecher rechts hinten
5
