Die Anzeige Spaltweite ----
Messwert außerhalb des Messbereiches des Messkeils.
DE
Entfernen Sie stets den Messkeil vor Inbetriebnahme der Maschine!
Vorsicht

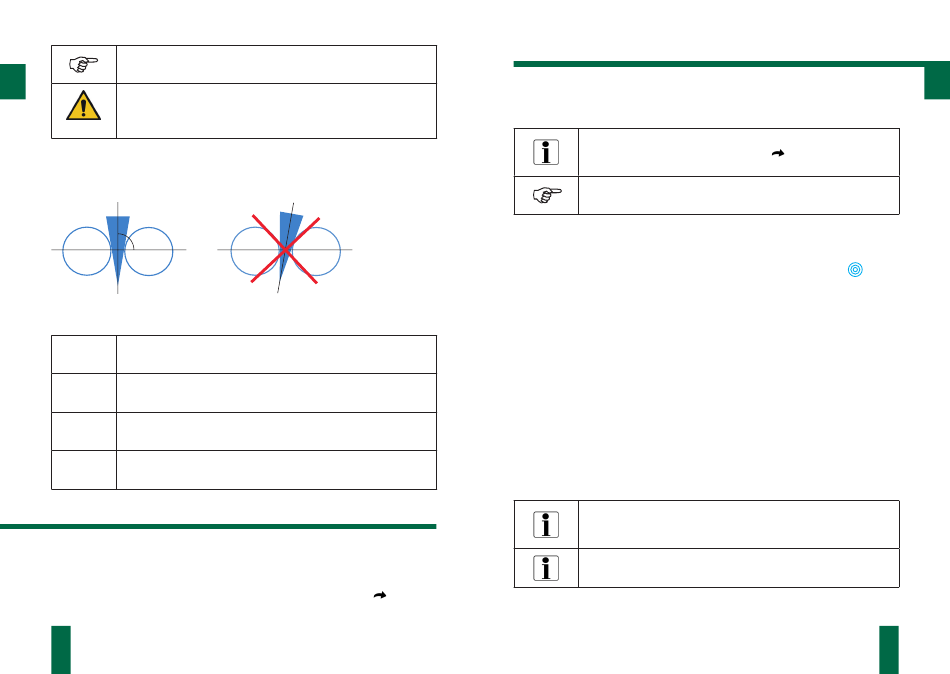

6.3 Hinweise zur Messgenauigkeit

Die Genauigkeit Ihrer Messergebnisse hängt neben der Form und Beschaffenheit des
Messkeils auch von der Lage des Messkeils im Zylinderspalt ab.
D1 D2
90°
Mechanische Beschädigungen des Messkeils, Verformungen, aber auch Kratzer oder
Verschmutzungen können das Messergebnis verfälschen.
WICHTIG Gehen Sie sorgsam mit Ihrem Messgerät um.
Vermeiden Sie starke mechanische Belastungen, z.B. durch Greifen
WICHTIG
des Messkeils mit Werkzeugen.
WICHTIG Entfernen Sie am Messkeil anhaftende Verschmutzungen.
WICHTIG Benutzen Sie keine abrasiven Reinigungsmittel.
7.

Kalibrierung

Die Messkeile sind herstellerseitig kalibriert. Um die hohe Messgenauigkeit zu
erhalten, bedarf es der regelmäßigen Überprüfung und gegebenenfalls einer
erneuten Kalibrierung. Der Hersteller empfiehlt eine erneute Kalibrierung des
Messkeils je nach Nutzung alle 2 Jahren.
Zur Kalibrierung senden Sie Messkeil und Handgerät an den Hersteller (
Reparatur).
12
DOC_GAP Control_DE_20230323
in Messposition signalisiert einen
Kap. 11
8 Hinzufügen weiterer Messkeile
Vor Verwendung weiterer Messkeile müssen diese am Handgerät initialisiert werden.
Jeder Messkeil besitzt einen eigenen Satz Kalibrierdaten. Diese finden Sie in den
Dokumenten ihres Messkeils. Kalibrierdaten von bis zu 10 Messkeilen können im
Handgerät dauerhaft gespeichert werden.
Nur bei Verwendung der zum jeweiligen Messkeil zugehörigen
Kalibrierdaten wird die Messgenauigkeit (
Daten/Messkeile) gewährleistet.
Lassen Sie weitere Messkeile durch den Hersteller initialisieren.
Die Initialisierung eines Messkeils erfolgt in 2 Schritten:
1. Registrierung der neuen Messkeilnummer und Kennzeichnen des Messkeils
▬
Schalten Sie das Handgerät durch längeres Drücken der ON/Off-Taste
Nach dem Start wird zur Aktualisierung der Messbedingungen
angezeigt.
▬
Drücken Sie ca. 10 Sekunden die Menü-Taste
ändern erscheint.
▬
Durch wiederholtes, kurzes Betätigen der Menü-Taste
Menüpunkt Keil neu.
▬
Aktivieren Sie das Untermenü Keil neu
Keil neu: XXX/Z wird angezeigt.
▬
Mit der Plus- (+) bzw. Minus-Taste
Kennzeichnen Sie den Messkeil mit der gewählten Keilnummer XXX/U.
▬
Betätigen Sie die Menütaste >>> bis
▬
Speichern Sie die Messkeilnummer XXX/U Ihres neuen Messkeils mit der Plus-
Taste (+) (Store).
Nach dem Speichern befinden Sie sich Hauptmenü.
Die Übereinstimmung der Kennzeichnung des Messkeils mit der
Messkeilnummer des Handgerätes ist die Basis für die Zuordnung
gespeicherter Kalibrierdaten.
Vor dem Einsatz eines neuen Messkeils
Messkeilnummer der Abgleich der Kalibrierdaten erfolgen.
Kap. 4 Technische
ein.
KeilNr.: XXX/YY
>>> bis Parameter XXX/YY
>>> navigieren Sie zum
mit der Plus-Taste (+) (ok.).
(-) wählen Sie eine freie Keilnummer XXX/U.
ESC Store erscheint.
muss nach Registrierung der
DOC_GAP Control_DE_20230323
DE
13
