Das Messgerät; Lieferumfang; Lagerung Und Transport; Aufbau - Pitsid Gap Control Bedienungsanleitung

Messkeile
Messbereich
Standardmesskeil 1
DE
Standardmesskeil 2
Sonderkeile
Messgenauigkeit
Standardmesskeile
Abmessungen (L x B x H)
Standardmesskeil1
Standardmesskeil2
Sonderkeile
Gewicht
Standardmesskeil1
Standardmesskeil2
Zubehör
5 Das Messgerät

5.1 Lieferumfang

•
Handgerät GAP CONTROL (inklusive 9V-Block-Batterie, betriebsbereit)
•
Messkeil(e)
•
Gerätekoffer
•
Bedienungsanleitung
optional
•
Zusatzgewicht
•
Griffverlängerung für Messkeile
Das Messgerät wurde vor der Auslieferung kontrolliert. Bitte prüfen
Sie die Lieferung dennoch nach dem Auspacken auf Vollständigkeit
und Transportschäden. Wenden Sie sich bei Schäden oder fehlenden
Systemkomponenten an den Lieferanten oder Hersteller.
8
DOC_GAP Control_DE_20230323
1,800 mm ... 3,000 mm
2,800 mm ... 4,000 mm
Sondermaß nach Vereinbarung
(MIN: 1,800 mm; MAX: 9,999 mm)
±0,02 mm bei Messbereichsspanne von 1,2 mm
220 mm x 26 mm x 3,6 mm
220 mm x 26 mm x 4,6 mm
Sondermaß nach Vereinbarung
60 g
72 g
Haltebügel,
Zusatzgewicht (160 g),
Griffverlängerung

5.2 Lagerung und Transport

Das Gerät ist staub- und feuchtigkeitsgeschützt aufzubewahren (
heitshinweise). Zum sicheren und praktischen Transport dient der zum Lieferumfang
gehörende Gerätekoffer, der Messgerät, Messkeile und Zubehör aufnimmt.
Verwahren Sie Messgerät und Messkeile nach der Nutzung im Geräte-
WICHTIG
koffer. Schützen Sie Ihr Messgerät vor mechanischer Beschädigung.
Schlaufen und Schlingen des Verbindungskabels Messkeil – Messge-
rät können zu Hindernissen und Einschränkungen der Bewegungs-
freiheit führen.
Vorsicht

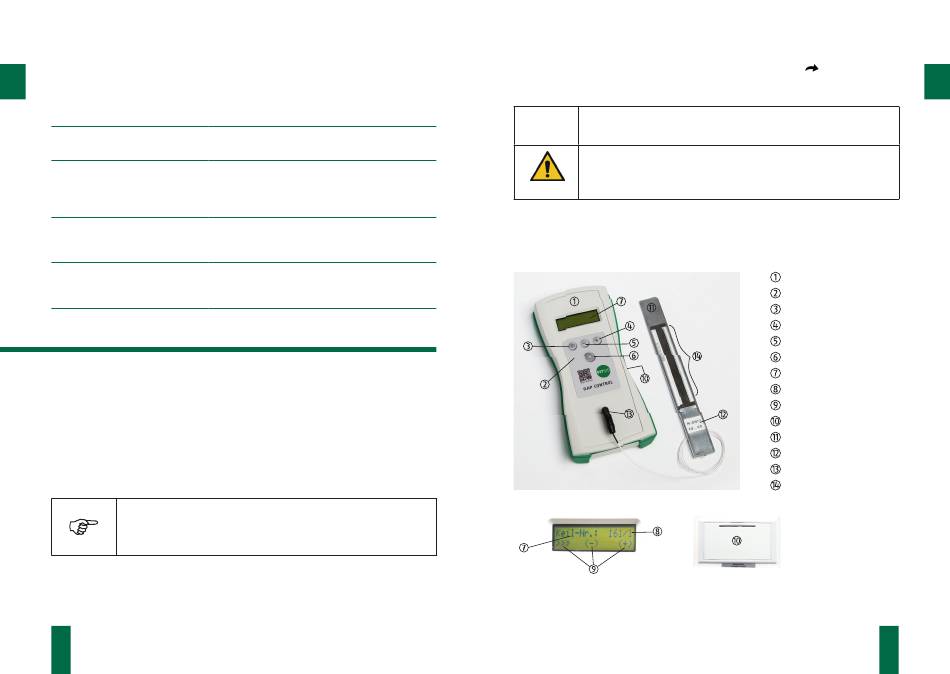

5.3 Aufbau

Das Messgerät besteht aus dem Handgerät und einem mittels Kabel verbundenen
Messkeil. Die Spannungsversorgung erfolgt über eine 9V-Block-Batterie.
Kap. 3 Sicher-
DE
Handgerät
Bedienfeld
Menü -Taste
Plus-Taste
Minus-Taste
On/Off-Taste
Display
Beschreibung /Messwert
Bedienhinweise
Batteriefach (rückseitig)
Messkeil
Messkeilkennzeichnung
Anschluss Messkeil
Messzone
9
DOC_GAP Control_DE_20230323
