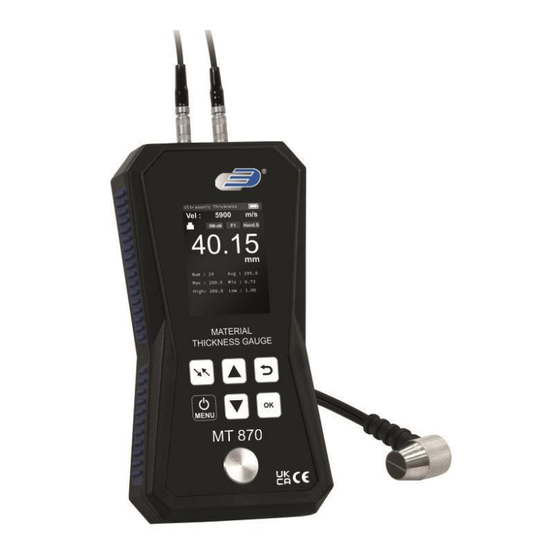

Dostmann Electronic MT 870 Bedienungsanleitung
Dickenmesser
Verwandte Anleitungen für Dostmann Electronic MT 870
Inhaltszusammenfassung für Dostmann Electronic MT 870
- Seite 1 Bedienungsanleitung User Manual MT 870 Dickenmesser / Thickness Gauge Letzte Änderung / last change: 29 April 2024 v1.0...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Sicherheitsinformationen ..............1 Spezifikationen ..................2 Technische Spezifikationen ....................2 Lieferumfang ........................2 Sonden ..........................2 Zubehör ........................... 3 Systembeschreibung ................3 Anwendungsbereich ......................3 Messgerät ........................4 Anschlüsse ........................5 Display (im Messzustand) ....................6 Vorbereitung ..................6 Stromversorgung ...................... - Seite 3 Auswirkungen der Materialtemperatur ................9 Dämpfungsmaterialien ..................... 9 Referenzbeispiele ......................9 Kalibrierung/Calibration (Cal) .............. 9 Kalibrieranleitung ......................9 Schallgeschwindigkeitskalibrierung (V. Cal) ..............10 Instandhaltung ..................10 Reinigung ........................10 Fehlersuche/-behebung ....................10 10 Garantie ....................12 11 Entsorgung ..................12...
- Seite 4 English Contents Safety notes ................... 1 Specifications ..................2 Technical specifications ....................2 Delivery contents ......................2 Probes ..........................2 Optional accessories ......................3 System description ................3 Applications ........................3 Device ..........................4 Interfaces ......................... 5 Display (in measuring condition) ..................5 Getting started ..................
- Seite 5 Effects of the material temperature ................... 9 Damping materials ......................9 Reference examples ......................9 Calibration (Cal) ..................9 Calibration instructions ..................... 9 Sound velocity calibration (V. Cal) ..................9 Maintenance ..................10 Cleaning ..........................10 Troubleshooting ......................10 10 Warranty ....................11 11 Disposal ....................
-
Seite 6: Sicherheitsinformationen
Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder lösungsmittelhaltige Reinigungsmittel. • Das Gerät darf nur mit dem von der Dostmann electronic GmbH angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. • Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare Beschädigungen. -
Seite 7: Spezifikationen
*H bezieht sich auf die Materialstärke des Werkstücks Lieferumfang Messgerät Lieferumfang 1 x Dickenmessgerät MT 870 1 x Ultraschall-Kontaktgel MT 870 3 x 1,5 V AA Batterie 1 x Sonde MT 870 Sonde 1 x Bedienungsanleitung Messgerät Mitgelieferte Sonde MT 870 MT 870 Sonde Sonden Sonde Eigenschaft Standardsonde für flache... -
Seite 8: Zubehör
Kontaktgel für Temperaturen bis 350 °C (100 ml) Systembeschreibung Das MT 870 ist ein Dickenmessgerät, das die Geschwindigkeit von Ultraschallwellen misst und so die Dicke von Materialien genau und ohne Beschädigungen bestimmen kann. Mit dem Messgerät können auch Korrosionsschäden an Rohrleitungen und Druckbehältern von Produktionsanlagen festgestellt werden. -
Seite 9: Messgerät
Messgerät Taste Bezeichnung Funktionen Sensorbuchse Nach oben navigieren, Wert erhöhen Zurück Abbrechen, zurück, beenden Bestätigen Sensorkopf... -
Seite 10: Anschlüsse
Nach unten navigieren, Wert verringern Kalibrierblock Kurz drücken, um das Gerät einzuschalten Ein/Aus & Menü Lang drücken, um das Gerät auszuschalten Kurz drücken, um das Menü zu öffnen Wechsel zwischen den verschiedenen Wechsel Materialien Display Batteriefach Anschlüsse • Sensorbuchse... -
Seite 11: Display (Im Messzustand)
Display (im Messzustand) 1. Titelleiste 2. Batteriestand 3. Schallgeschwindigkeit 4. Kupplungssymbol 5. Ausgewählte Speichermethode 6. Ausgewählte Sonde 7. Ausgewählte Datei 8. Messwert 9. Einheit 10. Informationen zur Messung Vorbereitung Stromversorgung Zur Stromversorgung werden drei 1,5 V AA-Batterien benötigt. Das Batteriefach befindet sich auf der Rückseite des Geräts und ist mit zwei Schrauben gesichert. -
Seite 12: Limit
Limit Nehmen Sie unter diesem Menüpunkt die Grenzwerteinstellungen vor: Stellen Sie den oberen und unteren Grenzwert der Messung ein Ein-/Ausschalten des Alarms bei einer Grenzwertüberschreitung Speicher Messvorgänge können unter diesem Menüpunkt gespeichert und ausgeführt werden. Aktivieren Sie „Auto save“, so werden alle Messvorgänge automatisch gespeichert. Wählen Sie einen Pfad aus, in dem die Messung hinterlegt werden soll Gespeicherte Daten anzeigen lassen Löschen Sie die Daten der ausgewählten Datei... -
Seite 13: Einführung In Die Funktionen Des Untermenüs
Einführung in die Funktionen des Untermenüs Speichern (Save): Aktuelle Messwerte in der ausgewählten Datei speichern Löschen (Clear): Messwerte und Messinformationen löschen Kalibrierung (Cal): Einzelheiten finden Sie in der Kalibrieranleitung Kalibrierung der Schallgeschwindigkeit (V.Cal): Einzelheiten finden Sie in Punkt 8.2 Schallgeschwindigkeitskalibrierung (V. Cal). Messen Tragen Sie das Ultraschall Kontakt-Gel gleichmäßig auf die zu messende Oberfläche auf. -
Seite 14: Messung Von Verbundformen
Messung von Verbundformen Bei der Messung von Verbundformen (wie Rohrkrümmer) kann die in Punkt 7.4 beschriebene Methode angewendet werden. Allerdings muss die Messung zweimal durchgeführt werden, um zwei Messwerte zu erhalten. Der silberne Strich der Sonde muss vertikal oder parallel zu der Achse stehen. Der geringere Wert wird als gemessene Dicke verwendet. -
Seite 15: Instandhaltung
Schallgeschwindigkeitskalibrierung (V. Cal) Gehen Untermenü wählen Punkt Schallgeschwindigkeitskalibrierung (V.Cal) aus. Das Display zeigt nun das Bild an wie rechts dargestellt. Drücken Sie, wie in der Abbildung gezeigt, die Auf-/Ab-Tasten, um den Wert einzustellen. Nachdem die Wertanpassung abgeschlossen ist, drücken Sie OK, um die Kalibrierung abzuschließen. - Seite 16 Der Haftvermittler wird üblicherweise auf die Oberfläche des zu testenden Materials aufgetragen. Wenn die Temperatur zu hoch ist, wird der Haftvermittler auf dem Boden der Sonde aufgetragen. Es sollte ausschließlich das Ultraschall Kontakt-Gel von Dostmann electronic verwendet werden.
-
Seite 17: Entsorgung
Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE68422510 Alle Dostmann electronic Produkte sind CE und RoHs zugelassen... - Seite 29 Technische Änderungen vorbehalten ● Nachdruck auch auszugsweise untersagt Stand05 / 2404CHB ● © DOSTMANN electronic GmbH Technical changes, any errors and misprints reserved ● Reproduction is prohibited in whole or part Stand05 / 2404CHB ● © DOSTMANN electronic GmbH...
