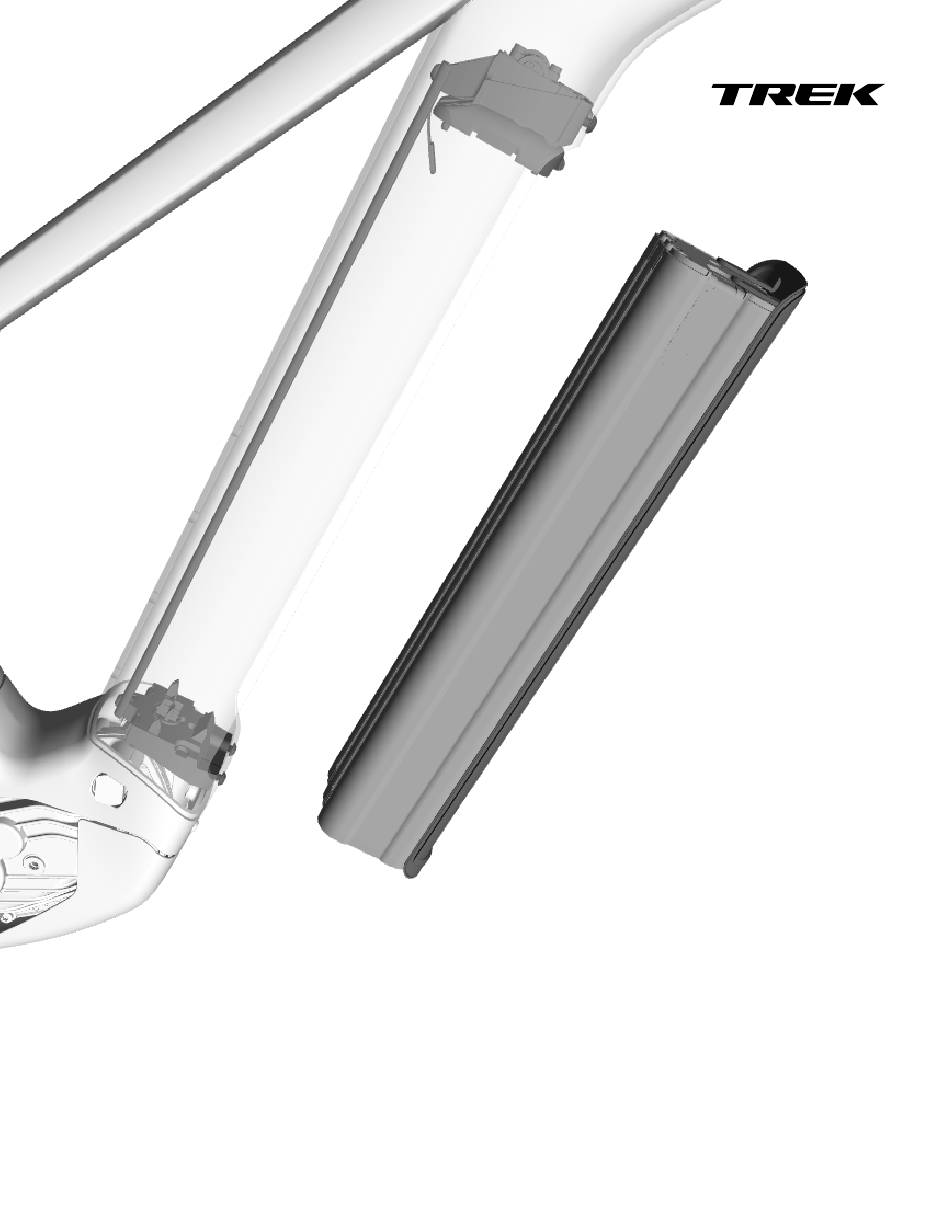

- Seite 1 2025 RIB 2.0 ERGÄNZENDES WARTUNGSHANDBUCH...
- Seite 2 2025 RIB 2.0 Inhaltsverzeichnis Docking-System und Schloss Montage des Docking-Systems 800-Wh-Akku 600-Wh-Akku Montage der Abdeckung Eindrehen der Stellschraube (op- tional)
- Seite 3 2025 RIB 2.0 Über dieses Handbuch Sicherheit Zusätzliche Informationsquellen Informationsmaterialien von Trek auf trekbikes. WARNUNG com/manuals Befestigungsteile stets sachgerecht anziehen • Wartungshandbuch für das Fahrrad • Trek Bicycle Benutzerhandbuch Befestigungsteile immer mit den angegebenen Anzugs- • Kurzanleitung für Bosch E-System an diesem E-Bike drehmomenten festziehen.
- Seite 4 2025 RIB 2.0 Docking-System und Schloss 3 Nm 3 Nm 2 Nm Die Schlosseinheit sicher in Position Die Verriegelung so halten und dabei die Schrauben drehen, dass der festziehen. Wird die Einheit bei Schlossstift in die der Montage nicht sicher in Öffnung eingreift.
- Seite 5 2025 RIB 2.0 Montage des Docking-Systems HINWEIS: Bei Rahmengröße S muss der Motor gegebenenfalls abgesenkt werden, um Platz für das Einsetzen des Akkus zu schaffen. 3 Nm 3 Nm Schrauben (M5 x 10 mm)
- Seite 6 2025 RIB 2.0 800-Wh-Akku 2 Nm 2 Nm Selbstklebend Siehe „Montage der Ab- deckung“ auf Seite 2 Nm Einsetzen des Akkus Akku, 800 Wh – *EB12.100.051 Abdeckung – W5318794 Schrauben (M4 x 10 mm) – 5317308 Obere Endkappe – W5322238...
- Seite 7 2025 RIB 2.0 600-Wh-Akku 2 Nm Selbstklebend Siehe „Montage der Abdeck- ung“ auf Seite 2 Nm Einsetzen des Akkus Akku, 600 Wh – *EB12.100.04V Abdeckung – W5318794 Schrauben (M4 x 10 mm) – 5317308 Obere Endkappe – W5322238 Distanzstücke – W5330318...
- Seite 8 2025 RIB 2.0 Montage der Abdeckung Nur für 600-Wh-Akku: Die Schutzfolie vom Klebestreif- Die Schutzfolie vom Klebestreifen abziehen und die en abziehen und die Distanzstücke am Akku befesti- Abdeckung am Akku befestigen. gen. WICHTIG: Die Kontaktflächen an Abdeckung und Akku WICHTIG: Die Akkuoberflächen vor Anbringen der...
- Seite 9 2025 RIB 2.0 Eindrehen der Stellschraube (optional) Die Stellschraube kann eingedreht werden, um die Akkuverriegelung in verriegelter Position zu arretieren und den Akku zusätzlich zu sichern. In dieser Stellung bleibt der Akku fest mit dem Rahmen verbunden und kann nicht mithilfe des Schlüssels entnommen werden.
