Inhaltszusammenfassung für Privileg GK 34011 C-F

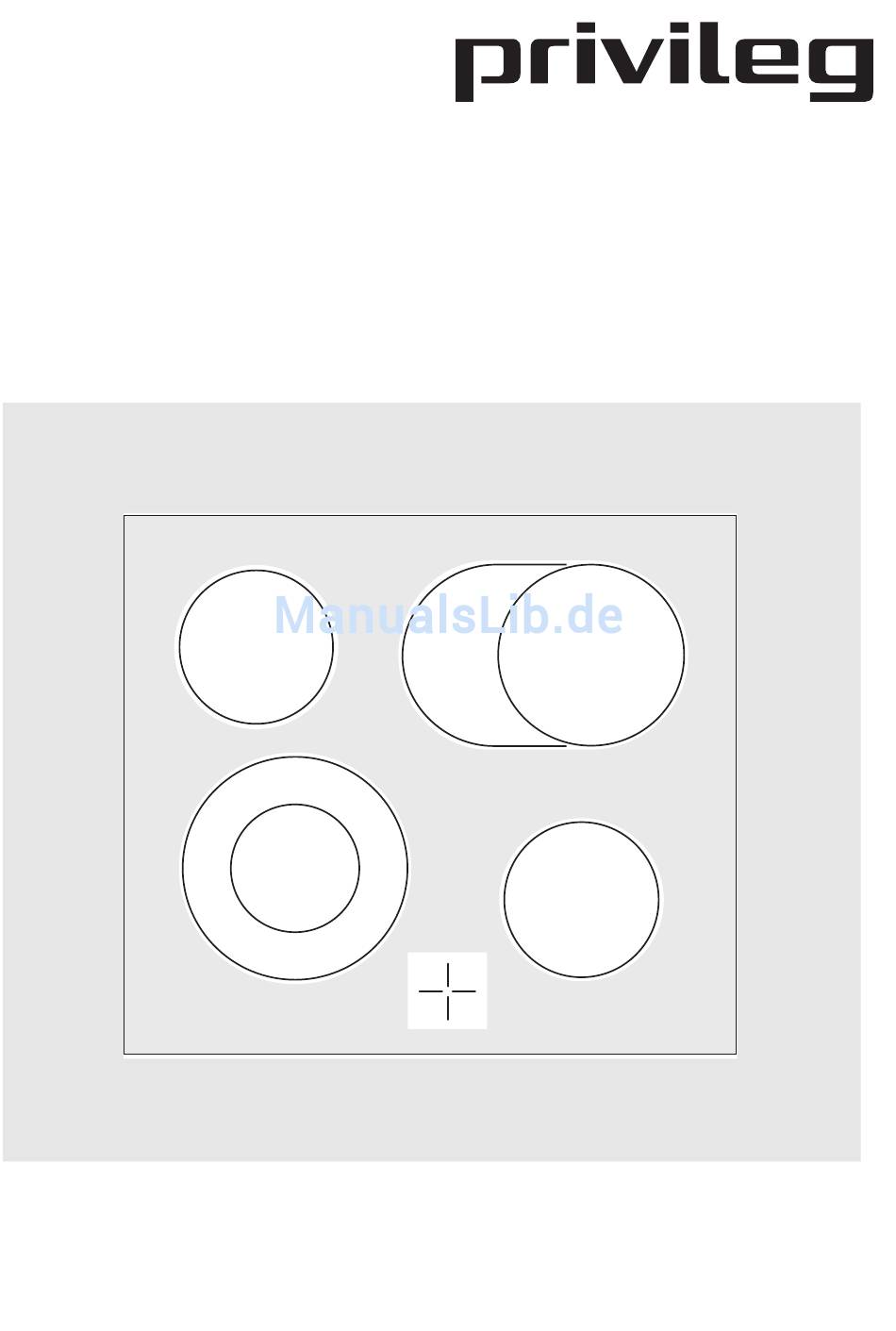

- Seite 1 Glaskeramik-Kochfeld GK 34011 C-F Gebrauchs- und Montageanleitung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank , dass Sie sich für eines unserer Transportschaden Produkte entschieden haben. Überzeugen Eines sollten Sie auf jeden Fall sofort über- Sie sich selbst: auf unsere Produkte ist Ver- prüfen: ob Ihr Gerät unbeschädigt bei Ihnen lass.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........... . . Gerätebeschreibung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Montage und Anschluss des neuen Gerä- Sicherheit während der Benut- tes dürfen nur durch einen konzessio- zung nierten Fachmann vorgenommen wer- • Vorsicht bei Anschluss von Elektrogeräten den. an Steckdosen in Gerätenähe. Anschluss- Beachten Sie bitte diesen Hinweis, da leitungen dürfen nicht an heiße Kochstel- sonst bei auftretenden Schäden der Ga- len gelangen. - Seite 5 • Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heissen Zustand, mit einem Rei- nigungsschaber. Erkaltet die Masse, kann es beim Entfernen zu Oberflächenschä- den kommen. • Halten Sie alle Gegenstände und Materia- lien, die anschmelzen können, von der Glaskeramikfläche fern, z.B.
-
Seite 6: Gerätebeschreibung

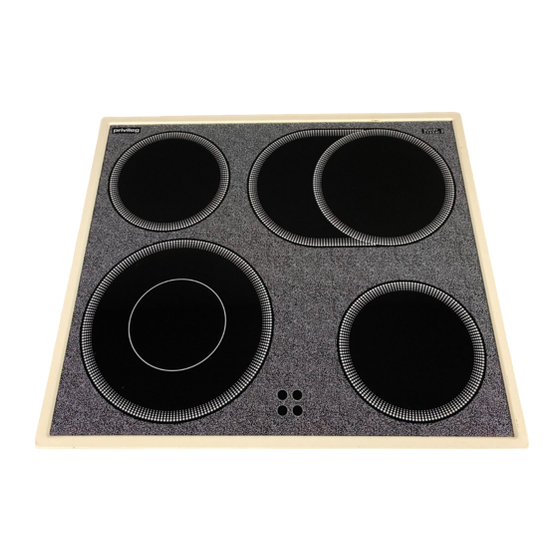

Gerätebeschreibung Ausstattung Kochfeld Einkreis-Kochzone Bräterzone Zweikreis-Kochzone Einkreis-Kochzone 4fach-Digitalanzeige (separat für jede Kochzone) Kontrolllampe für die Zuschaltung der Bräterzone Kontrolllampe für die Zuschaltung Zweikreis-Kochzone... -
Seite 7: Zweikreis-Kochzone
Zweikreis-Kochzone Bei der Zweikreis-Kochzone kann die Heizfläche dem Durchmesser des Topf- bodens angepasst werden. Bräterzone Bei der Bräterzone kann die Heizfläche der Größe des Kochgeschirrs angepasst werden. Bei Zuschaltung des zweiten Rings der Zweikreis-Kochzone oder der Bräterzone leuchtet neben der jeweiligen Kochstu- fenanzeige eine Kontrolllampe auf. -
Seite 8: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Erstes Reinigen Das Glaskeramikkochfeld feucht abwi- schen, um mögliche Fertigungsspuren zu beseitigen. Achtung: Benutzen keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt wer- den. -
Seite 9: Bedienung Der Kochstelle
Bedienung der Kochstelle Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Ei- genart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Le- bensdauer des Gerätes. Die rotglühende Heizung kann je nach Blickwinkel etwas über den Rand der markierten Zone hinaus scheinen. Die Bedienung der Kochzonen und die Zuschaltung der Zweikreis- und der Bräterzone erfolgt mit den... -
Seite 10: Anwendung, Tipps
Anwendung, Tipps Kochgeschirr Je besser der Topf, desto besser das Kochergebnis. • Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein. • Geschirr mit Aluminium- oder Kupferbö- den kann metallische Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu entfer- nen sind. -
Seite 11: Reinigung Und Pflege
Reinigung und Pflege Kochfeld Es ist wichtig, das Kochfeld nach jeder Benutzung zu reinigen! Achtung! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel bzw. kratzende Topfreiniger. 1. Reinigen Sie das Kochfeld immer dann, wenn es leicht verschmutzt ist. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Handspülmittel. - Seite 12 Zucker Achtung! Eingebrannten Zucker, geschmolzenen Kunststoff entfernen Sie sofort - noch im warmen (nicht heißen) Zustand - mit einem Glasschaber, sonst können Schäden entstehen. schließend das Kochfeld normal reinigen. Schäden durch Zucker oder zuckerhaltige Speisen können Sie vorbeugen, indem Sie die Kochfläche mit „Ceraclen“ pfle- gen.
-
Seite 13: Was Tun, Wenn
Was tun, wenn ..die Kochzonen nicht funktionieren? Überprüfen Sie, ob • die entsprechende Kochzone eingeschal- tet ist. • die richtige Leistungsstufe eingestellt ist. • bei Zweikreis-Kochzonen: der zweite Heizkreis zugeschaltet ist. • die Sicherung der Hausinstallation (Siche- rungskasten) ausgelöst hat. Wenn Ihnen diese Informationen nicht weiterhelfen, wenden Sie sich bitte an einen Fachmann. -
Seite 14: Entsorgung
Entsorgung Verpackungs-Entsorgung Unsere Produkte benötigen für den Transport eine wirksame Schutzverpak- kung. Diese Transportschutzverpackung wird vom Spediteur immer mitgenommen und einer Verwertung zugeführt. Nur auf aus- drücklichen Wunsch, die Verpackung zu behalten, wird sie mit dem Artikel überge- ben und kann später, wie das Material von Verkaufsverpackungen, als Pappe, Folie, etc. -
Seite 15: Montageanleitung
Montageanleitung Achtung: Montage und Anschluss des neuen Gerätes dürfen nur durch den QUELLE Kundendienst oder einen kon- zessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Ga- rantieanspruch entfällt. Bestimmungen, Normen, Richt- linien Dieses Gerät entspricht folgenden Nor- men: •... -
Seite 16: Sicherheitshinweise Für Den Installateur
Sicherheitshinweise für den Installateur • Gemäß den technischen Anschlussbedin- gungen des Energieversorgungsunterneh- mens darf das Gerät nur vom Quelle- Kundendienst oder einem zugelassenen Elektroinstallateur an das Netz ange- schlossen werden. • In der elektrischen Installation ist eine Ein- richtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. -
Seite 17: Montage
Montage... - Seite 18 Vor der Montage des Kochfeldes muss das Dichtungsband auf der Unterseite des Koch- feldes entlang des äußeren Randes aufgeklebt werden. Nicht dehnen. Das Glaskeramik-Kochfeld wird mit den 6 Spannlaschen A in der Küchenarbeitsplatte befestigt. Die Spannlaschen liegen dem Kochfeld lose bei. Es darf keine zusätzliche Sili- kon-Dichtungsmasse aufgetragen werden, das erschwert den Ausbau im Servicefall.
-
Seite 19: Technische Daten
Technische Daten Gerätemaße Breite x Tiefe x Höhe 590 mm x 520 mm x 42 mm Heizkörperspannung 230 V, 50 Hz Nennaufnahme 6,7 kW Kochstellen – vorne links ø 120/210 mm; 2,1 kW – hinten links ø 145 mm; 1,2 kW –... -
Seite 20: Kombinationsmöglichkeiten
Kombinationsmöglichkeiten Nur folgende Elektroherde dürfen mit Glaskeramik-Kochfeld kombi- niert werden: Elektroherd 70500 Produkt Nr. 670.534-7 (braun) 381.664-2 (weiß) 454.120-7 (Edelstahl) Elektroherd 80400 E Produkt Nr. 778.996-9 (braun) 080.856-8 (weiß) 270.235-5 (Edelstahl) Elektroherd 80450 E Produkt Nr. 249.725-3 (braun) 214.263-6 (weiß) 681.749-8 (Edelstahl) -
Seite 21: Kundendienst
– Telefonnummer mit Vorwahl und Ratschläge beachtet haben, bevor – Produktnummer Sie den Kundendienst rufen. – Privileg-Nummer Störung Die Produkt- und Privileg-Nummer Ihres Sollten Sie für eine Störung keinen Hin- Gerätes finden weis in der Gebrauchsanweisung finden, Geräte-Typenschild. Beide Nummern be- so verständigen Sie bitte unseren... - Seite 22 Wichtig: Die Gebrauchsanleitung griffbe- reit aufbewahren und bei Weitergabe des Gerätes bitte mit übergeben.
- Seite 23 Notizen...
-
Seite 24: Garantie-Information
Verkaufshäusern bzw. Verkaufsstellen aus. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kundendienst- stelle oder nächstgelegenes Verkaufshaus zu wenden. QUELLE Aktiengesellschaft 90762 Fürth Glaskeramik Kochfeld GK 34011 C-F Produkt Nr. 921.082-4 Facette...
