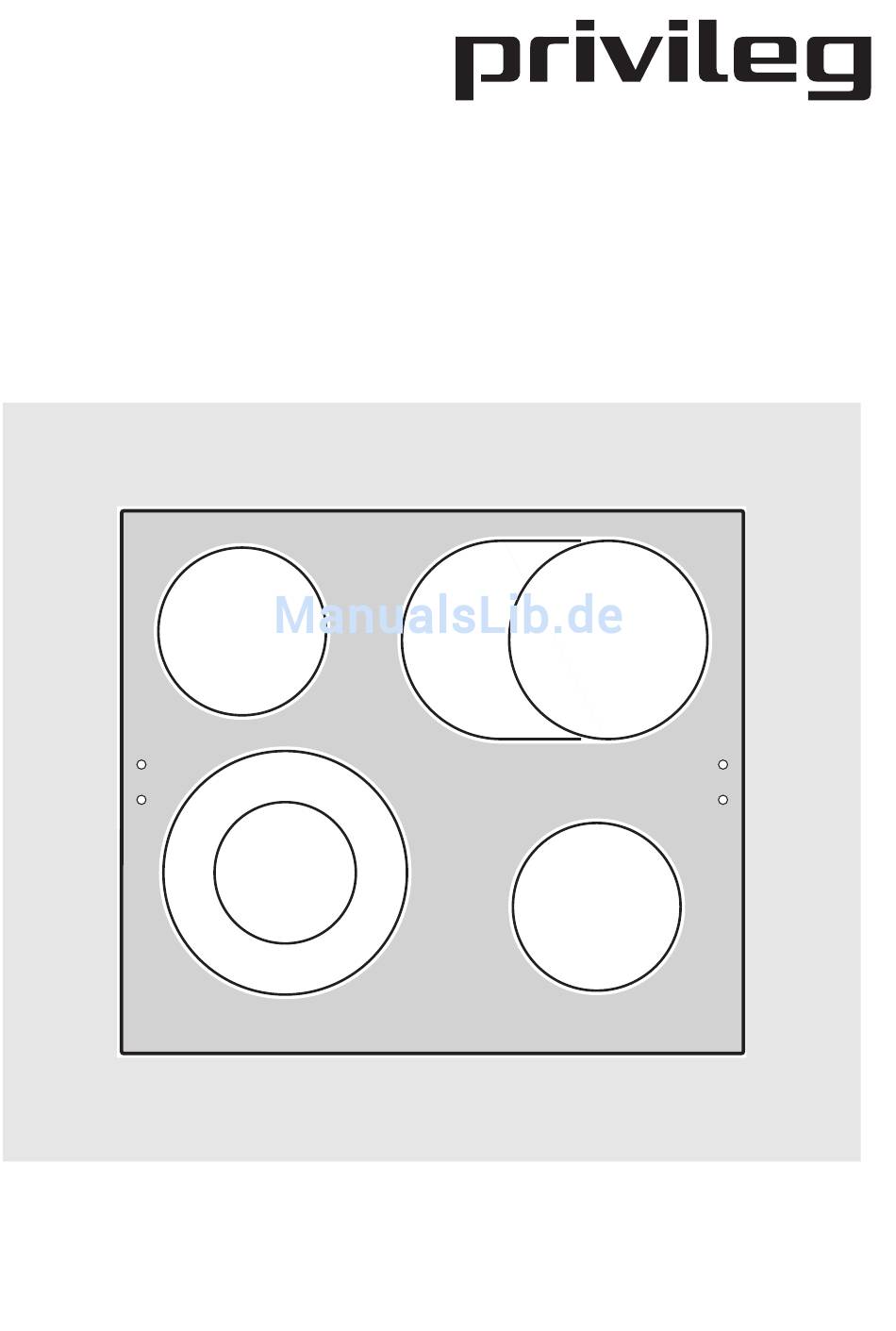

- Seite 1 Glaskeramik-Kochfeld GK 604011 F Gebrauchs- und Montageanleitung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Mit dem Warndreieck und/oder Überzeugen Sie sich selbst: auf unsere durch Signalwörter (Warnung!, Vorsicht!, Produkte ist Verlass. Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Damit Ihnen die Bedienung leicht fällt, ha- Funktionsfähigkeit des Gerätes wichtig ben wir eine ausführliche Anleitung beige-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........... . . Gerätebeschreibung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Montage und Anschluss des neuen Gerä- Sicherheit während der Benut- tes dürfen nur durch einen konzessio- zung nierten Fachmann vorgenommen wer- • Vorsicht bei Anschluss von Elektrogeräten den. an Steckdosen in Gerätenähe. Anschluss- Beachten Sie bitte diesen Hinweis, da leitungen dürfen nicht an heiße Kochstel- sonst bei auftretenden Schäden der Ga- len gelangen. - Seite 5 • Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heissen Zustand, mit einem Rei- nigungsschaber. Erkaltet die Masse, kann es beim Entfernen zu Oberflächenschä- den kommen. • Halten Sie alle Gegenstände und Materia- lien, die anschmelzen können, von der Glaskeramikfläche fern, z.B.
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung Ausstattung Kochfeld Bräterzone Einkreis-Kochzone Restwärme- Restwärme- anzeigen anzeigen Zweikreis-Kochzone Einkreis-Kochzone Restwärmeanzeige Zweikreis-Kochzone Ihr Glaskeramikkochfeld ist mit einer Bei der Zweikreis-Kochzone kann die Restwärmeanzeige ausgestattet; jeder Heizfläche dem Durchmesser des Topf- Kochzone ist eine Kontrolllampe zuge- bodens angepasst werden. ordnet. Diese leuchtet auf, sobald die ent- sprechende Kochzone heiß... -
Seite 7: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Erstes Reinigen Das Glaskeramikkochfeld feucht abwi- schen, um mögliche Fertigungsspuren zu beseitigen. Achtung: Benutzen keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt wer- den. -
Seite 8: Bedienung Der Kochstelle
Bedienung der Kochstelle Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Ei- genart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Le- bensdauer des Gerätes. Die rotglühende Heizung kann je nach Blickwinkel etwas über den Rand der markierten Zone hinaus scheinen. Die Bedienung des Kochstellen erfolgt mit den Kochstellenschaltern am Herd oder am Schaltkasten und ist... -
Seite 9: Anwendung, Tipps
Anwendung, Tipps Kochgeschirr Je besser der Topf, desto besser das Kochergebnis. • Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein. • Geschirr mit Aluminium- oder Kupferbö- den kann metallische Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu entfer- nen sind. -
Seite 10: Reinigung Und Pflege
Reinigung und Pflege Kochfeld Es ist wichtig, das Kochfeld nach jeder Benutzung zu reinigen! Achtung! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel bzw. kratzende Topfreiniger. 1. Reinigen Sie das Kochfeld immer dann, wenn es leicht verschmutzt ist. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Handspülmittel. - Seite 11 Zucker Achtung! Eingebrannten Zucker, geschmolzenen Kunststoff entfernen Sie sofort - noch im warmen (nicht heißen) Zustand - mit einem Glasschaber, sonst können Schäden entstehen. Anschlie- ßend das Kochfeld normal reinigen. Schäden durch Zucker oder zuckerhaltige Speisen können Sie vorbeugen, indem Sie die Kochfläche mit „Ceraclen“...
-
Seite 12: Was Tun, Wenn
Was tun, wenn ..die Kochzonen nicht funktionieren? Überprüfen Sie, ob • die entsprechende Kochzone eingeschal- tet ist. • die richtige Leistungsstufe eingestellt ist. • bei Zweikreis-Kochzonen: der zweite Heizkreis zugeschaltet ist. • die Sicherung der Hausinstallation (Siche- rungskasten) ausgelöst hat. Wenn Ihnen diese Informationen nicht weiterhelfen, wenden Sie sich bitte an einen Fachmann. -
Seite 13: Entsorgung
Entsorgung Verpackungs-Entsorgung Unsere Produkte benötigen für den Transport eine wirksame Schutzverpak- kung. Diese Transportschutzverpackung wird vom Spediteur immer mitgenommen und einer Verwertung zugeführt. Nur auf aus- drücklichen Wunsch, die Verpackung zu behalten, wird sie mit dem Artikel überge- ben und kann später, wie das Material von Verkaufsverpackungen, als Pappe, Folie, etc. -
Seite 14: Montageanleitung
Montageanleitung Achtung: Montage und Anschluss des neuen Gerätes dürfen nur durch den QUELLE Kundendienst oder einen kon- zessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Ga- rantieanspruch entfällt. Bestimmungen, Normen, Richt- linien Dieses Gerät entspricht folgenden Nor- men: •... -
Seite 15: Sicherheitshinweise Für Den Installateur
Elektroanschluss Sicherheitshinweise für • Kabelbaum mit dem 21-poligen Kompakt- den Installateur stecker mit dem Gegenstück von Einbau- • Gemäß den technischen Anschlussbedin- herd oder -schaltkasten zusammenfügen. gungen des Energieversorgungsunterneh- mens darf das Gerät nur vom Quelle- Kundendienst oder einem zugelassenen Elektroinstallateur an das Netz ange- schlossen werden. -
Seite 16: Montage
Montage min. 50 mm max. 100 ˚C min. 5 mm 1. Stecken Sie eine Schnappfeder in die Montagehilfe ein. - Seite 17 2. Positionieren Sie die Schnappfedern jeweils anhand der Einbauskizze im Arbeits- plattenausschnitt. 3. Schlagen Sie die Schnappfeder mit einem Hammer ein. 4. Entfernen Sie die Montagehilfe.
- Seite 18 5. Verschrauben Sie die Schnappfedern mit der Arbeitsplatte. Vor der Montage des Kochfeldes müssen die vier Dichtungsbänder auf der Unterseite des Kochfeldes entlang des äußeren Randes aufgeklebt werden. Nicht dehnen. Die En- den der Dichtungsbänder müssen sich überlappen. Es darf keine zusätzliche Silikon-Dichtungsmasse aufgetragen werden, das erschwert den Ausbau im Servicefall.
-
Seite 19: Technische Daten
Technische Daten 590 mm x 520 mm x 40 mm Gerätemaße Breite x Tiefe x Höhe Heizkörperspannung 230 V, 50 Hz Nennaufnahme 7,0 kW Kochstellen – vorne links ø 120/210 mm; 2,2 kW – hinten links ø 145 mm; 1,2 kW –... -
Seite 20: Kombinationsmöglichkeiten
Kombinationsmöglichkeiten Nur folgende Elektroherde dürfen mit diesem Kochfeld kombiniert werden: EH 1700 EH 30510 874.951-7 (braun) 755.295-3 (braun) 864.574-9 (weiss) 339.304-8 (weiss) 924.058-1 (Edelstahl) 224.219-6 (Edelstahl) Steckverbindung 21-polig (VL1 / HR1) Steckverbindung 21-polig (VL1 / HR1) EH 10250 EH 30510 P 024.783-3 (braun) 536.625-7 (braun) 667.168-9 (weiss) - Seite 21 EH 70900 E-P 447.497-9 (braun) 807.233-2 (weiss) 323.711-2 (Edelstahl) Steckverbindung 21-polig (VL1 / HR1)
-
Seite 22: Kundendienst
Kundenbetreuung www.quelle.at in Österreich 90762 Fürth Bitte tragen Sie die Produkt- und Privileg- Nummer Ihres Gerätes in das Schriftfeld ein und geben Sie diese beim Gespräch mit dem Kundendienst bzw. der Kunden- betreuung an. Beide Nummern finden Sie auf dem Typschild, das sich auf der Un- terseite des Gerätes befindet. -
Seite 24: Garantie-Information
Garantie-Information Für unsere technischen Geräte und Fahrzeuge übernehmen wir im Rahmen unserer Garantie- bedingungen die Garantie für einwandfreie Be- schaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbe- leg nach (Kassenzettel, Rechnung, Liefer- schein u, ä.). Bewahren Sie diese Unterlagen bitte sorgfältig auf.
