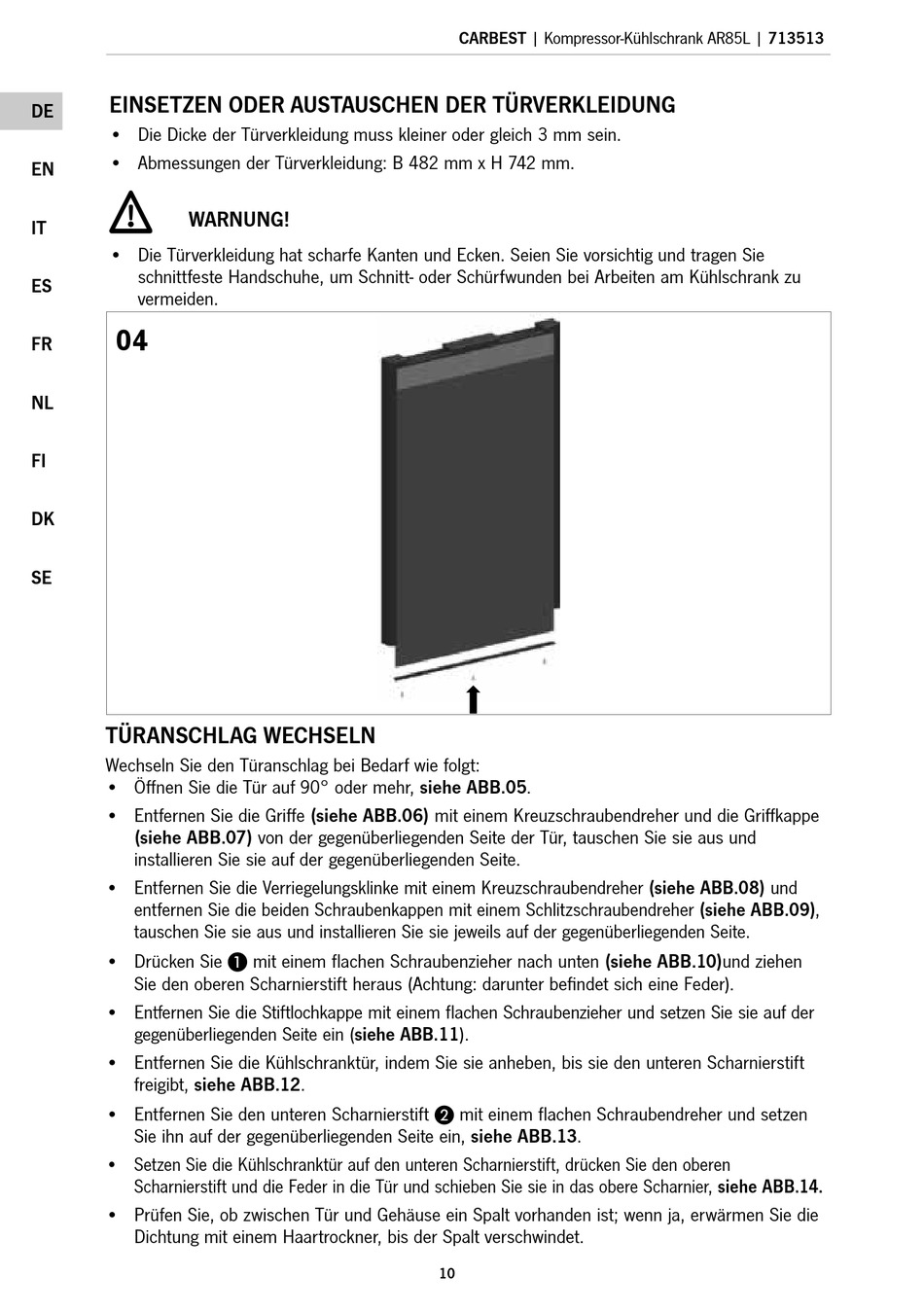

EINSETZEN ODER AUSTAUSCHEN DER TÜRVERKLEIDUNG
DE
• Die Dicke der Türverkleidung muss kleiner oder gleich 3 mm sein.
• Abmessungen der Türverkleidung: B 482 mm x H 742 mm.
EN
WARNUNG!
IT
• Die Türverkleidung hat scharfe Kanten und Ecken. Seien Sie vorsichtig und tragen Sie
schnittfeste Handschuhe, um Schnitt- oder Schürfwunden bei Arbeiten am Kühlschrank zu
ES
vermeiden.
04
FR
NL
FI
DK
SE
TÜRANSCHLAG WECHSELN
Wechseln Sie den Türanschlag bei Bedarf wie folgt:
• Öffnen Sie die Tür auf 90° oder mehr, siehe ABB.05.
• Entfernen Sie die Griffe (siehe ABB.06) mit einem Kreuzschraubendreher und die Griffkappe
(siehe ABB.07) von der gegenüberliegenden Seite der Tür, tauschen Sie sie aus und
installieren Sie sie auf der gegenüberliegenden Seite.
• Entfernen Sie die Verriegelungsklinke mit einem Kreuzschraubendreher (siehe ABB.08) und
entfernen Sie die beiden Schraubenkappen mit einem Schlitzschraubendreher (siehe ABB.09),
tauschen Sie sie aus und installieren Sie sie jeweils auf der gegenüberliegenden Seite.
• Drücken Sie A mit einem flachen Schraubenzieher nach unten (siehe ABB.10)und ziehen
Sie den oberen Scharnierstift heraus (Achtung: darunter befindet sich eine Feder).
• Entfernen Sie die Stiftlochkappe mit einem flachen Schraubenzieher und setzen Sie sie auf der
gegenüberliegenden Seite ein (siehe ABB.11).
• Entfernen Sie die Kühlschranktür, indem Sie sie anheben, bis sie den unteren Scharnierstift
freigibt, siehe ABB.12.
• Entfernen Sie den unteren Scharnierstift B mit einem flachen Schraubendreher und setzen
Sie ihn auf der gegenüberliegenden Seite ein, siehe ABB.13.
• Setzen Sie die Kühlschranktür auf den unteren Scharnierstift, drücken Sie den oberen
Scharnierstift und die Feder in die Tür und schieben Sie sie in das obere Scharnier, siehe ABB.14.
• Prüfen Sie, ob zwischen Tür und Gehäuse ein Spalt vorhanden ist; wenn ja, erwärmen Sie die
Dichtung mit einem Haartrockner, bis der Spalt verschwindet.
CARBEST | Kompressor-Kühlschrank AR85L | 713513
10
